Le reti antincendio
Immissione dati

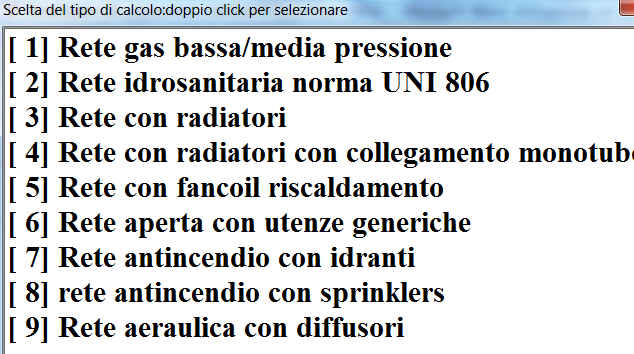

Il calcolo con idranti si seleziona da menu file->nuovo
Compare la videata dei dati
generali:

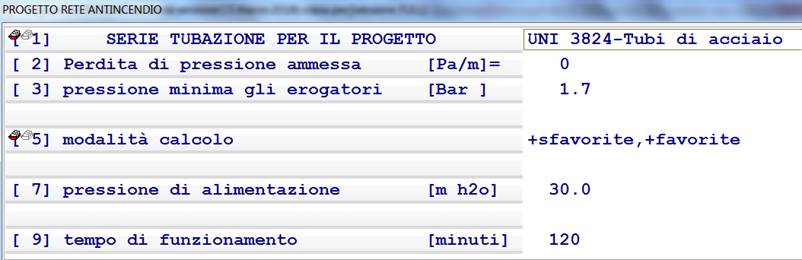

La maschera dati generali
1° riga: Cliccando con il mouse sulla prima riga si seleziona la serie
di tubi per il calcolo di progetto dei rami
2° riga: Perdita di pressione
ammessa nel calcolo di progetto delle tubazioni (in Pascal/metro)
5° riga: modalità di calcolo(cliccando si commuta):
1. utenze più sfavorite
2. utenze più favorite
3. tutte le utenze attive
4. +sfavorite,+favorite
7° riga: pressione minima richiesta all'erogatore
8° riga: tempo di erogazione(per il calcolo del volume di acqua di riserva)

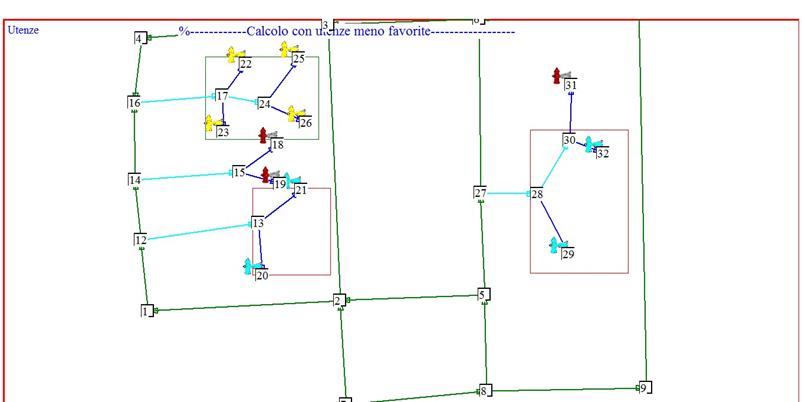

Ambiente grafico di
immissione dei dati e della geometria della rete

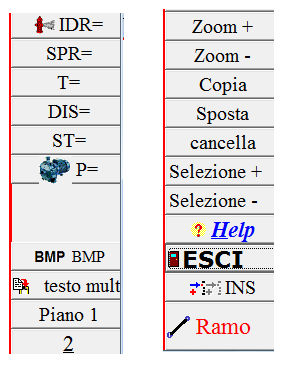

I bottoni generali a disposizione sono stati già illustrati.
Idranti e sprinkler condividono lo
stesso archivio perché hanno le stesse equazioni descrittive, per cui
indifferentemente è possibile specificare nell’ambiente grafico SPR=5
oppure IDR=5

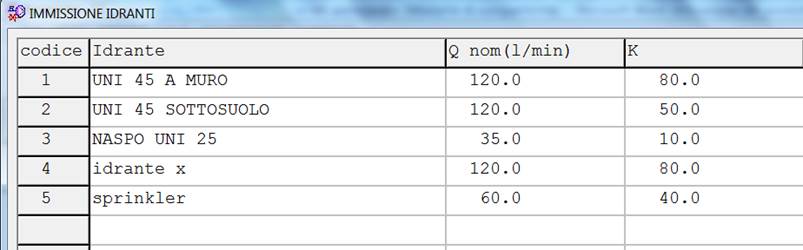

L’archivio idranti/sprinklers
Attivando il bottone

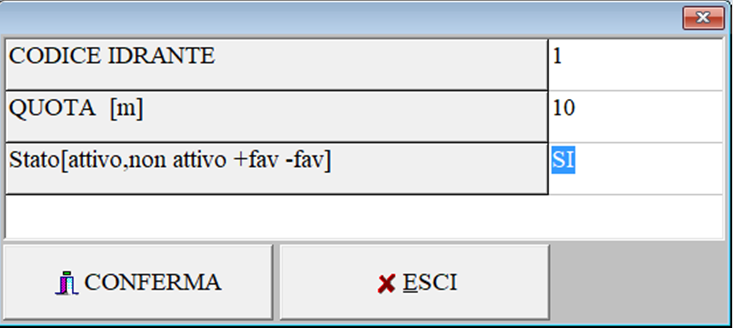

e cliccando in un punto dell’area grafica compare la maschera per l’immissione
dei dati dell’idrante. Cliccando sulla
prima riga compare la lista degli idranti in archivio. Cliccando su STATO
commuta fra attivo/non attivo/più favorito/meno favorito. Il comando può essere
sostituito in modo equivalente
immettendo nel punto il testo:
IDR=1,5,S dove 1=codice idrante
, 5= quota , il carattere S/N/+/- lo
stato
S=attivo, N=non attivo, +=attivo ma preso in considerazione nel calcolo
Tutte le utenze o calcolo più favoriti, , -=attivo ma preso in considerazione
nel calcolo Tutte le utenze o calcolo meno favoriti,
Gli altri comandi inseribili come
testi sono:
H=x pressione in metri di colonna d’acqua nel
nodo di alimentazione iniziale

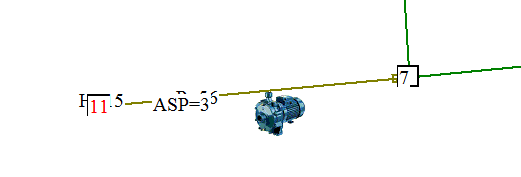

Esempio del comando H=X
ASP=x
Altezza ramo aspirazione (per il
calcolo del NPSH)
Esempio ASP=X
Tabulato di calcolo 03/04/2019 17:46:52 utente:
Esame comandi TSPR TIDR TIRR utenze antincendio/irrigatori
<TIDR=1>
TIDR=1 TIDR/TSPR/TIRR
------------------------------------------------------------------------
Esame utenze dei comandi grafici
utenze
totali trovate= 11
riepilogo utenze di calcolo con le portate
e rami e nodi associati
utenza..ramo....nodo......Q......H stato
..........................L/min..m H2O
1
20 18 120.000
0.00 attiva
2
21 19 120.000
0.00 attiva
3
22 20 120.000
0.00 attiva
4
23 21 120.000
0.00 attiva
5
24 22 120.000
0.00 attiva
6
25 23 120.000
0.00 attiva
7
27 25 120.000
0.00 attiva
8
28 26 120.000
0.00 attiva
9
31 29 120.000
0.00 attiva
10
33 31 120.000
0.00 attiva
11
34 32 120.000
0.00 attiva
utenze
attive trovate= 0
------------------------------------------------------------------------
Grandezze geometria rete
ingressi
ingressi=
1
nodo
iniziale= 11 nodo finale ingresso rete=
7
rami 12
nodi 11
esame della rete
derivazioni=
11 aperte= 11 chiuse= 0
Montanti
1 =
4
punti
tripli = 16
Maglie =
4
Subreti =
1
Montanti
2 =
4
utenze trovate= 11
portata
nominale rete con le utenze tutte attive=1320.000 L/min
------------------------------------------------------------------------
percorsi
trovati= 26
controllo percorsi idraulici..
completa analisi testi cad..
Analisi testi generali input grafico
<TL=11> tutti rami L= 11.000
<TDER=D32> tutte le derivazioni tubazione=32
<TAN=D65> tutti gli anelli tubazione=65
<TIN=D100> tutti gli ingressi tubazione=100
<TMON=D50> tutti i montanti tubazione=50
<MODO=4> modalità calcolo=tutti i casi
Analisi testi specifici input grafico
<CUR> CUR->Curva a 45' NUM= 1 COD=
1 RAMO= 10
<TEE>
TEE->TEE NUM= 1 COD= 4
RAMO= 3
<GOM> GOM->Curva a 90' NUM= 1 COD=
2 RAMO= 4
<CRO> CRO->Croce NUM= 1 COD=
5 RAMO= 1
<H=15> pressione iniziale ingresso 1= 15.0 mH2O
<P=56> POMPA ord:1 cod:
56 RAMO= 12
assegnazione utenze ai percorsi..
esame utenze ripetute..
Analisi zone
Esame più/meno favoriti..
Esame erogatori compresi nelle aree
rettangolari
nodo= 20 +favorito
nodo= 21 +favorito
nodo= 29 +favorito
nodo= 32 +favorito
nodo= 22 -favorito
nodo= 23 -favorito
nodo= 25 -favorito
nodo= 26 -favorito
------------------------------------------------------------------------
------------------------------------------------------------------------

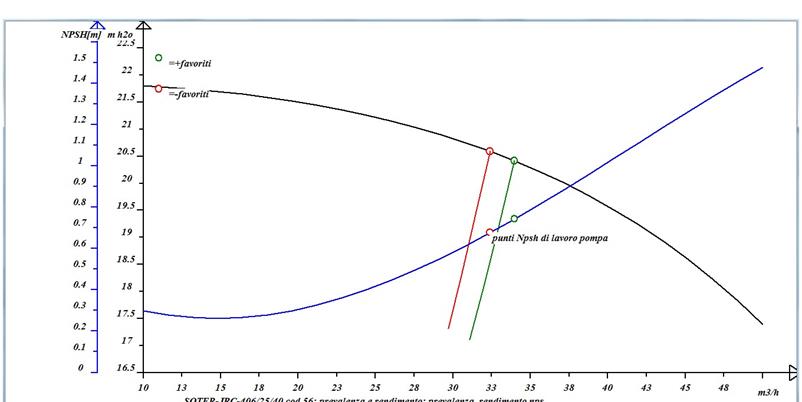

ESAME DATI pompa progressivo=1 codice=56
UB85
H[m H2O]
Q[mc/h]
Equazione
pompa H[mH2o] Q[mc/h]
H[m]=+21.740000+0.027434Q-0.002438Q^2+0.000038Q^3-0.000001Q^4
punto di lavoro
nominale
portata :
0.000 mc/h 0.000 L/m
prevalenza:
21.802 mH2O
Pompa Q min: 10.000 Q max: 50.000 mc/h
Pompa Q min: 166.67 Q max: 833.33 L/min
H min: 17.391 H max: 21.802 m H2O
q
nominale<qmin
Le portate
non rientrano nel range della pompa!
------------------------------------------------------------------------
Dati generali
DATA:Mercoledi 03/04/2019
Ore:17:46:52
antincendio
TITOLO
PROGETTO:
nome
file:Z:\temp\esempi\esempio_piu_meno_favoriti.rete
data e
dimensione file=25/03/2019 14:30:12 dimensione= 1672 bytes
Pompa: 1 cod= 56 SOTER-JRC-406/25/40 Ramo: 12 giri=100%
Serie tubi
di default nel progetto:UNI 3824-Tubi di acciaio
perdita di
carico unitaria ammessa= 0.00 Pa
pompa: 1 cod= 56 ramo: 12
pressione
alimentazione[m H2O]: 15.000
pressione
minima agli erogatori antincendio[m H2O]:
1.700
modalità
calcolo antincendio =tutti i casi
tempo di
funzionamento[min]=
1
DISCONTINUITA SELEZIONATE:
PROG..RAMO..COD...NUM...Diam..Leq...Descrizione
mm m
1
1 5 1
68.9 3.60 Croce
2
3 4 1
68.9 3.60 TEE
3
4 2 1
68.9 1.80 Curva a 90
4
10 1 1
68.9 0.90 Curva a 45

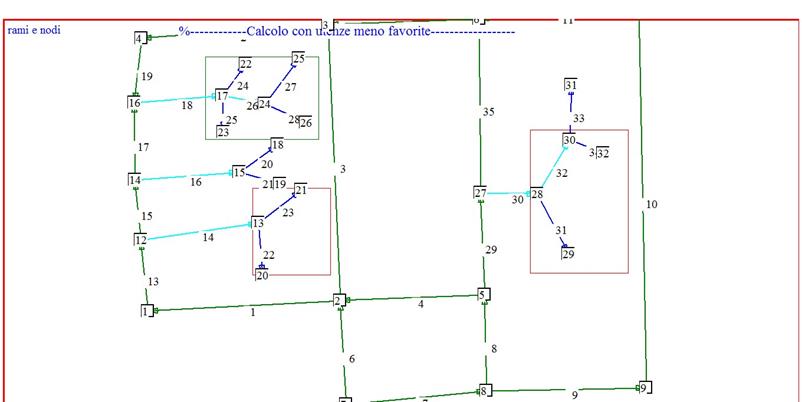

------------Calcolo con utenze più
favorite-------------------
Percorsi
idraulici trovati= 26
Assegno e controllo quote geometriche..
TUTTI I
PERCORSI IDRAULICI HANNO PREVALENZA MAGGIORE/UGUALE A QUELLA MINIMA
Soluzione della rete con metodo iterativo di
Cross
iterazione= 1
errore medio=11.960 percorsi ok=
0
iterazione= 2
errore medio= 8.164 percorsi ok=
0
iterazione= 3
errore medio= 6.048 percorsi ok=
0
iterazione= 4
errore medio= 4.644 percorsi ok=
0
iterazione= 5
errore medio= 3.646 percorsi ok=
0
iterazione= 6
errore medio= 2.908 percorsi ok=
0
iterazione= 7
errore medio= 2.347 percorsi ok=
1
iterazione= 8
errore medio= 1.988 percorsi ok=
1
iterazione= 9
errore medio= 1.694 percorsi ok= 2
iterazione= 10
errore medio= 1.449 percorsi ok=
2
iterazione= 11
errore medio= 1.244 percorsi ok=
2
iterazione= 12
errore medio= 1.070 percorsi ok=
3
iterazione= 13
errore medio= 0.922 percorsi ok=
4
iterazione= 14
errore medio= 0.796 percorsi ok=
4
iterazione= 15
errore medio= 0.688 percorsi ok=
4
iterazione= 16
errore medio= 0.595 percorsi ok=
4
iterazione= 17
errore medio= 0.516 percorsi ok=
4
iterazione= 18
errore medio= 0.447 percorsi ok=
6
iterazione= 19
errore medio= 0.388 percorsi ok=
7
iterazione= 20
errore medio= 0.336 percorsi ok=
8
iterazione= 21
errore medio= 0.292 percorsi ok=
8
iterazione= 22
errore medio= 0.254 percorsi ok= 10
iterazione= 23
errore medio= 0.220 percorsi ok=
11
iterazione= 24
errore medio= 0.191 percorsi ok=
12
Percorsi
idraulici chiusi= 4 aperti= 22 totali=
26 attivi 12 non attivi= 14
Iterazioni
del calcolo iterativo= 24 scostamento medio=0.191
Verifica congruenza risultati
Verifica
della rete idraulica..
I percorsi
idraulici sono verificati quando la differenza fra i valori
delle
colonne :Pstatica e Perdite è minore di= 150 Pa
delta=incremento
finale delle portate nel calcolo iterativo
Pstatica=differenza
fra la quota geometrica iniziale e finale sommata
con la
prevalenza della/e pompa/e
Perdite:perdite di carico
del percorso idraulico
percorso..tipo......Pstatica..Perdite...P
idrante.Hp........residuo...stato
Pa Pa Pa Pa Pa
5
aperto 147150 34451
313005.1 200276 -30.7
OK
6
aperto 147150 34375
313005.1 200276 46.1
OK
7
aperto 147150 34452
313004.4 200276 -30.5
OK
8
aperto 147150 34375
313004.4 200276 46.1
OK
17
aperto 147150 32882
314461.3 200275 82.2
OK
18
aperto 147150 32996
314461.3 200275 -32.5
OK
21
aperto 147150 35404
311938.6 200275 82.3
OK
22
aperto 147150 35518
311938.6 200275 -32.4
OK
23
chiuso 0 -76
0.0 0 76.0
OK
24
chiuso 0 70
0.0 0 -70.3
OK
25
chiuso 0 -117
0.0 0
116.8 OK
26
chiuso 0 131
0.0 0 -131.0
OK
Le equazioni di equilibrio idraulico dei
percorsi sono soddisfatte
Pressioni ai nodi
Nodo
Quota...P.......P.......
m m
H2O bar
1
0.000 34.79 3.41
2
0.000 34.96 3.43
3
0.000 34.88 3.42
4
0.000 34.83 3.41
5
0.000 34.96 3.43
6
0.000 34.88 3.42
7
0.000 35.29 3.46
8
0.000 35.05 3.43
9
0.000 35.01 3.43
10
0.000 34.96 3.43
11
0.000 15.00 1.47
12
0.000 34.69 3.40
13
0.000 33.71 3.30
14
0.000 34.74 3.40
15
0.000 0.00 0.00
16
0.000 34.78 3.41
17 0.000
0.00 0.00
18
0.000 0.00 0.00
19
0.000 0.00 0.00
20
0.000 31.91 3.13
21
0.000 31.91 3.13
22
0.000 0.00 0.00
23
0.000 0.00 0.00
24
0.000 0.00 0.00
25
0.000 0.00 0.00
26
0.000 0.00 0.00
27
0.000 34.84 3.41
28
0.000 33.86 3.32
29
0.000 32.05 3.14
30
0.000 33.59 3.29
31
0.000 0.00 0.00
32
0.000 31.79 3.11

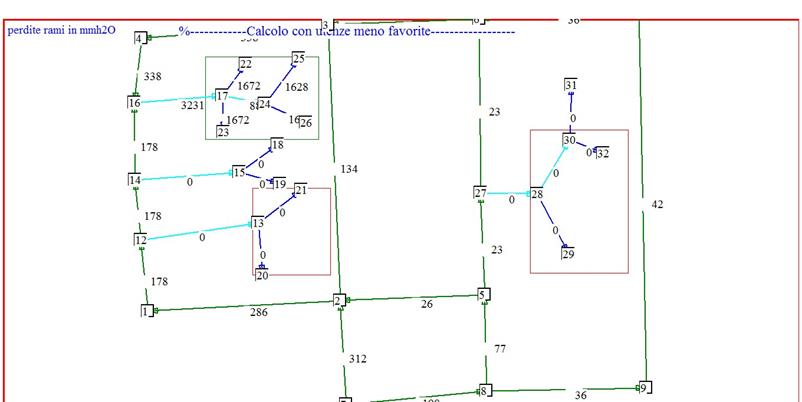

Perdite di carico rami
ramo
Q tubazione L
Leq Ptot vel
L/m m
mH2O m/s
1
171 65 11.0 3.6
0.175 0.8
2
112 65 11.0 0.0
0.049 0.5
3
113 65 11.0 3.6
0.080 0.5
4
24 65 11.0 1.8
0.004 0.1
5
1 65 11.0 0.0
0.000 0.0
6
308 65 11.0 0.0
0.321 1.4
7
258 65 11.0
0.0 0.232 1.2
8
151 65 11.0 0.0
0.086 0.7
9
107 65 11.0 0.0
0.046 0.5
10
107 65 11.0 0.9
0.052 0.5
11
107 65 11.0 0.0
0.046 0.5
12
566 100 11.0 0.0
0.126 1.1
13
171 65 11.0 0.0
0.109 0.8
14
283 50 11.0 0.0
0.978 2.1
15
112 65 11.0 0.0
0.049 0.5
16
0 50 11.0 0.0
0.000
17
112 65 11.0 0.0
0.049 0.5
18
0 50 11.0 0.0
0.000
19
112 65 11.0 0.0
0.049 0.5
20
0 32 11.0 0.0
0.000
21
0 32 11.0 0.0
0.000
22
142 32 11.0 0.0
1.801 2.3
23
142 32 11.0 0.0
1.801 2.3
24
0 32 11.0 0.0
0.000
25
0 32 11.0 0.0
0.000
26
0 50 11.0 0.0
0.000
27
0 32 11.0 0.0
0.000
28
0 32 11.0 0.0
0.000
29
175 65 11.0 0.0
0.113 0.8
30
283 50 11.0 0.0
0.979 2.1
31
142 32 11.0 0.0
1.809 2.3
32
141 50 11.0 0.0
0.271 1.1
33
0 32 11.0 0.0
0.000
34
141 32 11.0 0.0
1.796 2.3
35
108 65 11.0 0.0
0.046 0.5
Q=portata
in L/min
L=lunghezza
tubazione[m]
Lacc=lunghezza
equivalente delle accidentalità[m]
Leq=lunghezza
equivalente totale [m]
Pt=perdita di
carico totale[m H2O]
vel=velocità
[m/s]
Formule
perdite di carico
Q=litri/minuto DP=m H2O
L=metri
Calcolo
perdite di carico
la
costante K
Plastica
1207,1
Inox 861,5
acciaio 647,8
ghisa
570,1
la formula
è:DP= K L Q^1.85/D^4.87
Pressioni e portate alle utenze
Ute...Nodo..Q......Q......H
geom....P......P......ver..tipo.....
L/m mc/h m
bar mH2O
3
20 141.5 8.492
0.0 3.130 31.907 SI più fav
4
21 141.5 8.492
0.0 3.130 31.907 SI più fav
9
29 141.9 8.512
0.0 3.145 32.055 SI più fav
11
32 141.3 8.477
0.0 3.119 31.798 SI più fav
Idranti non
verificati: 0 pressione minima= 1.700
bar
calcolo con
utenze più favorite portata
totale[L/m]= 566.2
ESAME DATI pompa progressivo=1 codice=56
UB85
H[m H2O]
Q[mc/h]
Equazione
pompa H[mH2o] Q[mc/h]
H[m]=+21.740000+0.027434Q-0.002438Q^2+0.000038Q^3-0.000001Q^4
punto di
lavoro reale
portata:
33.974 mc/h 566.23 L/m
prevalenza:
20.415 mH2O
Pompa Q min: 10.000 Q max: 50.000 mc/h
Pompa Q min: 166.67 Q max: 833.33 L/min
H min: 17.391 H max: 21.802 m H2O
la portata
ricade nel range della curva caratteristica

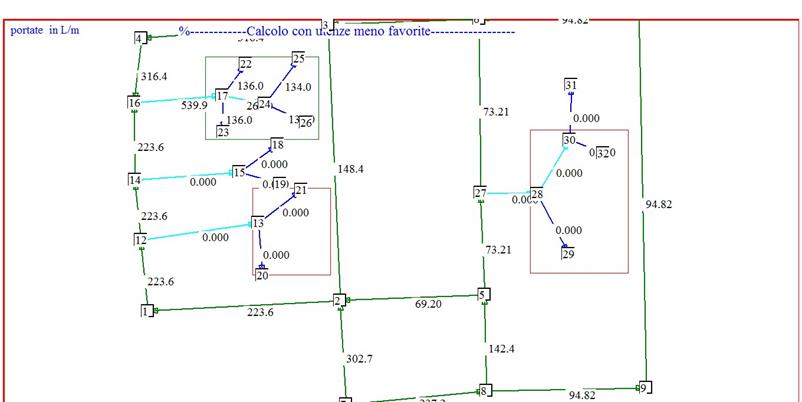

------------Calcolo con utenze meno
favorite------------------
Percorsi
idraulici trovati= 26
Assegno e controllo quote geometriche..
TUTTI I PERCORSI
IDRAULICI HANNO PREVALENZA MAGGIORE/UGUALE A QUELLA MINIMA
Soluzione della rete con metodo iterativo di
Cross
iterazione= 1
errore medio=12.881 percorsi ok=
0
iterazione= 2
errore medio= 7.654 percorsi ok=
0
iterazione= 3
errore medio= 5.675 percorsi ok=
0
iterazione= 4
errore medio= 4.440 percorsi ok=
0
iterazione= 5
errore medio= 3.574 percorsi ok=
0
iterazione= 6
errore medio= 2.924 percorsi ok=
0
iterazione= 7
errore medio= 2.414 percorsi ok=
0
iterazione= 8
errore medio= 2.003 percorsi ok=
3
iterazione= 9
errore medio= 1.669 percorsi ok=
4
iterazione= 10
errore medio= 1.394 percorsi ok=
4
iterazione= 11
errore medio= 1.165 percorsi ok=
4
iterazione= 12
errore medio= 0.974 percorsi ok=
4
iterazione= 13
errore medio= 0.814 percorsi ok=
4
iterazione= 14
errore medio= 0.681 percorsi ok=
4
iterazione= 15
errore medio= 0.569 percorsi ok=
4
iterazione= 16
errore medio= 0.476 percorsi ok=
4
iterazione= 17
errore medio= 0.398 percorsi ok=
4
iterazione= 18
errore medio= 0.333 percorsi ok=
4
iterazione= 19
errore medio= 0.278 percorsi ok=
9
iterazione= 20
errore medio= 0.232 percorsi ok=
11
iterazione= 21
errore medio= 0.194 percorsi ok=
12
Percorsi
idraulici chiusi= 4 aperti= 22 totali=
26 attivi 12 non attivi= 14
Iterazioni
del calcolo iterativo= 21 scostamento medio=0.194
Verifica congruenza risultati
Verifica
della rete idraulica..
I percorsi
idraulici sono verificati quando la differenza fra i valori
delle
colonne :Pstatica e Perdite è minore di= 150 Pa
delta=incremento
finale delle portate nel calcolo iterativo
Pstatica=differenza
fra la quota geometrica iniziale e finale sommata
con la
prevalenza della/e pompa/e
Perdite:perdite di carico
del percorso idraulico
percorso..tipo......Pstatica..Perdite...P
idrante.Hp........residuo...stato
Pa Pa Pa Pa Pa
9 aperto
147150 60342 288844.3
201997 -39.9 OK
10
aperto 147150 60234
288844.3 201997 68.0
OK
11
aperto 147150 60343
288843.0 201996 -39.3
OK
12
aperto 147150 60235
288843.0 201996 68.1
OK
13
aperto 147150 68583
280601.5 201996 -38.9
OK
14
aperto 147150 68476
280601.5 201996 68.1
OK
15
aperto 147150 68584
280599.8 201996 -38.3
OK
16
aperto 147150 68478
280599.8 201996 68.4
OK
23
chiuso 0 -106
0.0 0 105.7
OK
24
chiuso 0 111
0.0 0 -111.2
OK
25
chiuso 0 -129
0.0 0 129.2
OK
26
chiuso 0 104
0.0 0 -103.8
OK
Le equazioni di equilibrio idraulico dei
percorsi sono soddisfatte
Pressioni ai nodi
Nodo
Quota...P.......P.......
m m
H2O bar
1
0.000 34.87 3.42
2
0.000 35.16 3.44
3
0.000 35.02 3.43
4
0.000 34.69 3.40
5
0.000 35.19 3.45
6
0.000 35.13 3.44
7
0.000 35.47 3.48
8
0.000 35.27 3.46
9
0.000 35.24 3.45
10
0.000 35.20 3.45
11
0.000 15.00 1.47
12
0.000 34.69 3.40
13
0.000 0.00 0.00
14
0.000 34.52 3.38
15
0.000 0.00 0.00
16
0.000 34.35 3.37
17
0.000 31.12 3.05
18
0.000 0.00 0.00
19
0.000 0.00 0.00
20
0.000 0.00 0.00
21
0.000 0.00 0.00
22
0.000 29.45 2.88
23
0.000 29.45 2.88
24
0.000 30.23 2.96
25
0.000 28.61 2.80
26
0.000 28.61 2.80
27
0.000 35.16 3.45
28
0.000 0.00 0.00
29
0.000 0.00 0.00
30
0.000 0.00 0.00
31
0.000 0.00 0.00
32
0.000 0.00 0.00

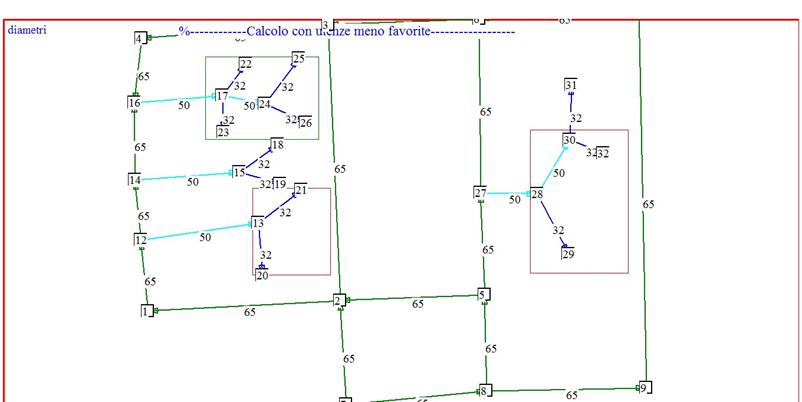

Perdite di carico rami
ramo
Q tubazione L
Leq Ptot vel
L/m m
mH2O m/s
1
224 65 11.0 3.6
0.286 1.0
2
316 65 11.0 0.0
0.338 1.4
3
148 65 11.0 3.6
0.134 0.7
4
69 65 11.0 1.8
0.026 0.3
5
168 65 11.0 0.0
0.105 0.8
6
303 65 11.0 0.0
0.312 1.4
7
237 65 11.0 0.0
0.198 1.1
8
142 65 11.0 0.0
0.077 0.6
9
95 65 11.0 0.0
0.036 0.4
10
95 65 11.0 0.9
0.042 0.4
11
95 65 11.0 0.0
0.036 0.4
12
540 100 11.0 0.0
0.115 1.0
13
224 65 11.0 0.0
0.178 1.0
14
0 50 11.0 0.0
0.000
15
224 65 11.0 0.0
0.178 1.0
16
0 50 11.0 0.0 0.000
17
224 65 11.0 0.0
0.178 1.0
18
540 50 11.0 0.0
3.231 4.1
19
316 65 11.0 0.0
0.338 1.4
20
0 32 11.0 0.0
0.000
21
0 32 11.0 0.0
0.000
22
0 32 11.0 0.0
0.000
23
0 32 11.0 0.0
0.000
24
136 32 11.0 0.0
1.672 2.2
25
136 32 11.0 0.0
1.672 2.2
26
268 50 11.0 0.0
0.884 2.0
27
134 32 11.0 0.0
1.628 2.2
28 134
32 11.0 0.0
1.628 2.2
29
73 65 11.0 0.0
0.023 0.3
30
0 50 11.0 0.0
0.000
31
0 32 11.0 0.0
0.000
32
0 50 11.0 0.0
0.000
33
0 32 11.0 0.0
0.000
34
0 32 11.0 0.0
0.000
35
73 65 11.0 0.0
0.023 0.3
Pressioni e portate alle utenze
Ute...Nodo..Q......Q......H
geom....P......P......ver..tipo.....
L/m mc/h m
bar mH2O
5
22 136.0 8.158
0.0 2.888 29.444 SI meno fav
6
23 136.0 8.158
0.0 2.888 29.444 SI meno fav
7
25 134.0 8.040
0.0 2.806 28.604 SI meno fav
8
26 134.0 8.040
0.0 2.806 28.603 SI meno fav
Idranti non
verificati: 0 pressione minima= 1.700 bar
calcolo con
utenze meno favorite portata totale[L/m]=
539.9
ESAME DATI pompa progressivo=1 codice=56
UB85
H[m H2O]
Q[mc/h]
Equazione
pompa H[mH2o] Q[mc/h]
H[m]=+21.740000+0.027434Q-0.002438Q^2+0.000038Q^3-0.000001Q^4
punto di
lavoro reale
portata: 32.397
mc/h 539.94 L/m
prevalenza:
20.591 mH2O
Pompa Q min: 10.000 Q max: 50.000 mc/h
Pompa Q min: 166.67 Q max: 833.33 L/min
H min: 17.391 H max: 21.802 m H2O
la portata
ricade nel range della curva caratteristica
Verifica npsh
tensione
vapore 0,24 m
ramo
aspirazione= 12 dislivello[m]= 3.00
portata[L/m]=539.945
[mc/h] = 32.397
perdite
di carico ramo [m H2O]= 0.115
NPSH Richiesto>NPSH
available
NPSH R=
6.975 NPSH A= 0.676
report portate rami
calcolo 1
2 3
ramo
1
-171.5 -223.6 0.0
2
111.6 316.4 0.0
3
112.6 148.4 0.0
4
23.7 -69.2 0.0
5
-1.1 168.0 0.0
6
307.8 302.7 0.0
7
258.4 237.2 0.0
8
151.3 142.4 0.0
9
107.1 94.8 0.0
10
107.1 94.8 0.0
11
107.1 94.8 0.0
12
566.2 539.9 0.0
13
171.5 223.6 0.0
14
283.1 0.0 0.0
15
-111.6 223.6 0.0
16
0.0 0.0 0.0
17
-111.6 223.6 0.0
18
0.0 539.9 0.0
19
-111.6 -316.4 0.0
20
0.0 0.0 0.0
21
0.0 0.0 0.0
22
141.5 0.0 0.0
23
141.5 0.0 0.0
24
0.0 136.0 0.0
25
0.0 136.0 0.0
26
0.0 268.0 0.0
27
0.0 134.0 0.0
28 0.0
134.0 0.0
29
175.1 73.2 0.0
30
283.2 0.0 0.0
31
141.9 0.0 0.0
32
141.3 0.0 0.0
33
0.0 0.0 0.0
34
141.3 0.0 0.0
35
-108.1 73.2 0.0
------------------------------------------------------------------------
report perdite rami
calcolo 1
2 3
ramo
1
175 286 0
2
49 338 0
3
80 134 0
4
4 26 0
5
0 105 0
6
321 312
0
7
232 198 0
8
86 77 0
9
46 36 0
10
52 42 0
11
46 36 0
12
126 115 0
13
109 178 0
14
978 0 0
15
49 178
0
16
0 0 0
17
49 178 0
18
0 3231 0
19
49 338 0
20
0 0 0
21
0 0 0
22
1801 0 0
23
1801 0 0
24 0
1672 0
25
0 1672 0
26
0 884 0
27
0 1628 0
28
0 1628 0
29
113 23 0
30
979 0 0
31
1809 0 0
32
271 0 0
33 0
0 0
34
1796 0 0
35
46 23 0
------------------------------------------------------------------------
report velocità nei rami
calcolo 1
2 3
ramo
1
0.8 1.0 0.0
2 0.5
1.4 0.0
3
0.5 0.7 0.0
4
0.1 0.3 0.0
5
0.0 0.8 0.0
6
1.4 1.4 0.0
7
1.2 1.1 0.0
8
0.7 0.6 0.0
9
0.5 0.4 0.0
10
0.5 0.4 0.0
11
0.5 0.4 0.0
12
1.1 1.0 0.0
13
0.8 1.0 0.0
14
2.1 0.0 0.0
15
0.5 1.0 0.0
16
0.0 0.0 0.0
17
0.5 1.0 0.0
18
0.0 4.1 0.0
19
0.5 1.4 0.0
20
0.0 0.0 0.0
21
0.0 0.0 0.0
22
2.3 0.0 0.0
23
2.3 0.0 0.0
24
0.0 2.2 0.0
25
0.0 2.2 0.0
26
0.0 2.0 0.0
27
0.0 2.2 0.0
28
0.0 2.2 0.0
29
0.8 0.3 0.0
30
2.1 0.0 0.0
31
2.3 0.0 0.0
32
1.1 0.0 0.0
33
0.0 0.0 0.0
34
2.3 0.0 0.0
35
0.5 0.3 0.0
------------------------------------------------------------------------
Lunghezze
equivalenti perdite concentrate
DN 25 32
40 50 65
80 100 125
150 200 250
300
Curva a
45' 0.3 0.3
0.6 0.6 0.9
0.9 1.2 1.5
2.1 2.7 3.3
3.9
Curva a
90' 0.6 0.9
1.2 1.5 1.8
2.1 3.0 3.6
4.2 5.4 6.6
8.1
Curva 90'
ampio ragg
0.6 0.6 0.6
0.9 1.2 1.5
1.8 2.4 2.7
3.9 48.0 5.4
TEE 1.5 1.8
2.4 3.0 3.6
4.5 6.0 7.5
9.0 10.5 15.0 18.0
Croce 1.5 1.8
2.4 3.0 3.6
4.5 6.0 7.5
9.0 10.5 15.0 18.0
SARACINESCA 0.0
0.0 0.0 0.3
0.3 0.3 0.6
0.6 0.9 1.2
1.5 1.8
Valvola non
ritorno 1.5 2.1
2.7 3.3 4.2
4.8 6.6 8.3 10.4 13.5 16.5 19.5
------------------------------------------------------------------------
------------------------------------------------------------------------
rugosità
relativa x1000
viscosità=1
cst massa volum=1000 kg/mc
Calcolo perdite di carico continue secondo la
formula DARCY implicita
ramo Q D int L vel Rug
REYN f Dp
mc/h mm m
m/s rel olds Pa
1 223.555
68.9 11.0 1.00 0.67 0
0.5000 39856
2
316.389 68.9 11.0 1.41 0.67 0
0.5000 79830
3
148.365 68.9 11.0 0.66 0.67 0
0.5000 17554
4
69.203 68.9 11.0 0.31 0.67 0
0.5000 3819
5
168.025 68.9 11.0 0.75 0.67 0
0.5000 22515
6
302.717 68.9 11.0 1.35 0.67 0
0.5000 73079
7
237.227 68.9 11.0 1.06 0.67 0
0.5000 44880
8
142.410 68.9 11.0 0.64 0.67 0
0.5000 16173
9
94.817 68.9 11.0 0.42 0.67 0
0.5000 7170
10
94.817 68.9 11.0 0.42 0.67 0
0.5000 7170
11
94.817 68.9 11.0 0.42 0.67 0
0.5000 7170
12
539.945 105.3 11.0 1.03 0.44 0
0.5000 27885
13
223.555 68.9 11.0 1.00 0.67 0
0.5000 39856
14
0.000 53.1 11.0 0.00 0.87 0
0.5000 0
15
223.555 68.9 11.0 1.00 0.67 0
0.5000 39856
16
0.000 53.1 11.0 0.00 0.87 0
0.5000 0
17
223.555 68.9 11.0 1.00 0.67 0
0.5000 39856
18
539.945 53.1 11.0 4.06 0.87 0
0.5000 855151
19
316.389 68.9 11.0 1.41 0.67 0
0.5000 79830
20
0.000 36.0 11.0 0.00
1.28 0 0.5000
0
21
0.000 36.0 11.0 0.00 1.28 0
0.5000 0
22
0.000 36.0 11.0 0.00 1.28 0
0.5000 0
23
0.000 36.0 11.0 0.00 1.28 0
0.5000 0
24
135.963 36.0 11.0 2.23 1.28 0
0.5000 378572
25
135.963 36.0 11.0 2.23 1.28 0
0.5000 378570
26
268.018 53.1 11.0 2.02 0.87 0
0.5000 210704
27
134.009 36.0 11.0 2.19 1.28 0
0.5000 367768
28
134.009 36.0 11.0 2.19 1.28 0
0.5000 367766
29
73.207 68.9 11.0 0.33 0.67 0
0.5000 4274
30
0.000 53.1 11.0 0.00 0.87 0
0.5000 0
31
0.000 36.0 11.0 0.00 1.28 0
0.5000 0
32
0.000 53.1 11.0 0.00 0.87 0
0.5000 0
33
0.000 36.0 11.0 0.00 1.28 0
0.5000 0
34
0.000 36.0 11.0 0.00 1.28 0
0.5000 0
35
73.207 68.9 11.0 0.33 0.67 0
0.5000 4274
Q=portata,Rug rel=rugosità relativa,REYNOLDS=numero di reynolds
f=coefficiente
di attrito,DP=perdita di carico unitaria
Computo tubazioni
COD
TUBAZIONE
L Peso
..
m Kg
189
32
121.000 374.32
191
50
66.000 332.24
192
65
187.000 1203.65
194
100
11.000 134.04
peso
totale= 2044.2
Computo
erogatori antincendio
codice tipo numero
1...UNI 45 A MURO 11
DETTAGLI
TUBAZIONI
cod Tubo D int D est
spess
peso SERIE
mm mm kg/m
189 32
36.0 42.40 3.20
3.09 UNI 8488-Tubi di acciaio
191 50
53.1 60.30 3.60
5.03 UNI 8488-Tubi di
acciaio
192 65
68.9 76.10 3.60
6.44 UNI 8488-Tubi di
acciaio
194 100
105.3 114.30 4.50
12.19 UNI 8488-Tubi di
acciaio
Dettagli idranti
cod
DESCR Qnom K
1 UNI
45 A MURO 120.0 80.0
CALCOLO
VOLUME ACQUA IMPIANTO
TUBAZIONI litri:
1062.335
totale litri:
1062.335
------------------------------------------------------------------------
report errori=
0
Tempo di calcolo= 0.146 secondi
