Programma Pompedicalore

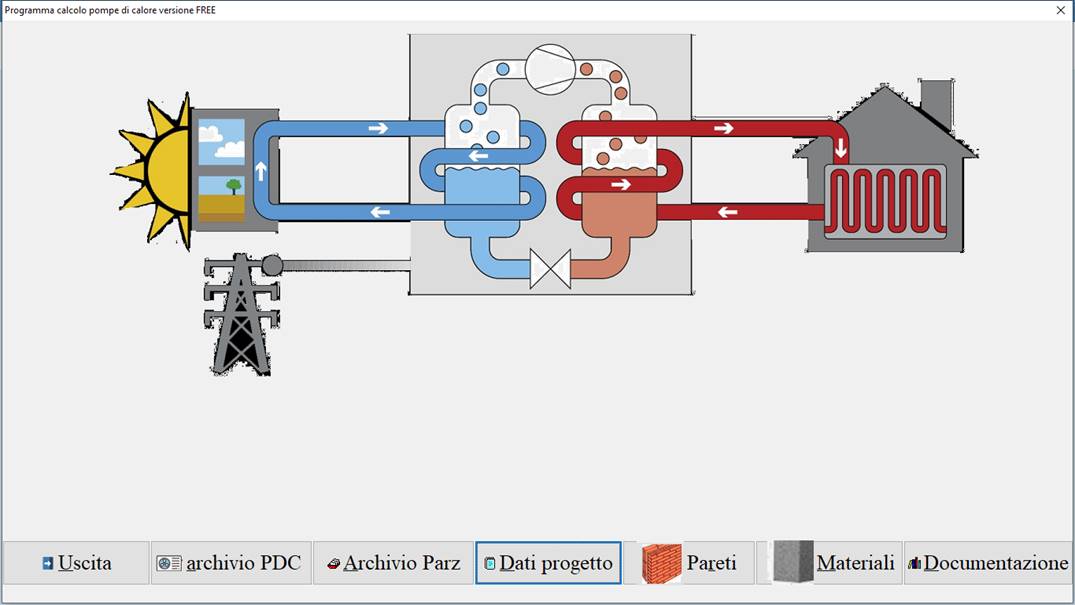

La videata principale del software



Le basi del calcolo

Il modulo MATERIALI

Il modulo PARETI

Il modulo PDC.

Il modulo Parzializz

DATI PROGETTO



·       Scelta località

·       Scelta PDC

·       Scelta parzializzazione

Griglia dati generali

Il modulo Edificio

Esempio tabulato



Le basi del calcolo

Il software calcola le prestazioni orarie della PDC (potenza termica resa, potenza elettrica assorbita, COP, fattore di correzione del COP per effetto della parzializzazione) nell’arco temporale della stagione di riscaldamento e , analogamente il fabbisogno termico per acqua calda sanitaria ACS, senza tener conto dell’inerzia termica. La sorgente fredda è aria esterna (il cui valore di temperatura  va riferito ai valori orari della località in esame) .Il software è basato su una banca di dati climatici orari di circa 80 principali capoluoghi italiani che raccolgono dati medi estesi a più anni. Per interpolazione vengono ricavati i dati dei comuni della provincia. Il fabbisogno termico orario viene ricavato a partire dal fabbisogno termico dell’edificio , definibile direttamente oppure ricavabile dalle dispersioni termiche, che possono essere calcolate tramite la maschera PARETI.

Il fabbisogno termico globale dell’edificio è calcolato in due possibili modalità:

·       come prodotto fra il fabbisogno termico riferito alla superfice e la superfice stessa

·       come riferimento alle dispersioni termiche derivante dal modulo : PARETI, e ai gradi giorno della località in esame

Noto che sia il fabbisogno termico di climatizzazione globale FT , vale l’uguaglianza:

FT= ∑KS x (20-th)

Estesa a tutto il periodo di riscaldamento. L’espressione di cui sopra permette di ricavare il termine costante KS che rappresenta la trasmittanza globale dell’edificio.

KS=  (20-th)/FT

Il fabbisogno termico è riferito solo alle dispersioni e non tiene conto degli apporti termici gratuiti. Il carico termico orario FTh ,riferito alla temperatura oraria th, è pertanto :

FTh= KS x (20-th)

Se WC è la potenza termica della PDC , con la prefissata temperatura della sorgente calda e fredda(aria esterna) oppure l’energia termica prodotta in un’ ora, il fattore di carico è:

CARICO= FTh/WC

In funzione del tipo di regolazione(ON-OFF oppure INVERTER) il COP effettivo viene corretto, tramite un coefficiente di prestazione , a partire dal COP dichiarato dal costruttore.

Nel caso di acqua sanitaria il calcolo viene effettuato con la temperatura della sorgente calda pari alla temperatura di produzione della ACS e come temperatura della sorgente fredda viene assunta la temperatura media mensile. Il fattore di carico viene assunto al 100%.



Il modulo MATERIALI

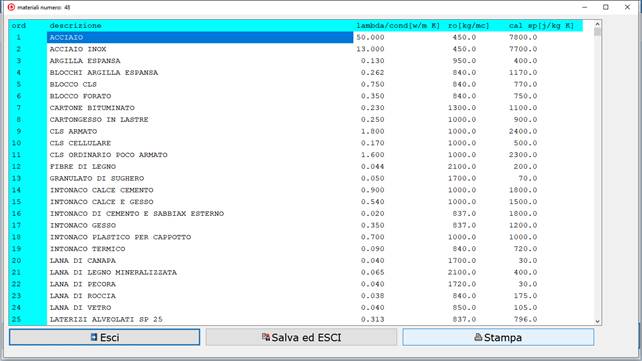

Il modulo MATERIALI permette l’introduzione nell’archivio MATERIALI dei dati caratteristici , ai fini del calcolo termico, dei materiali che comporranno le PARETI.



Il modulo PARETI

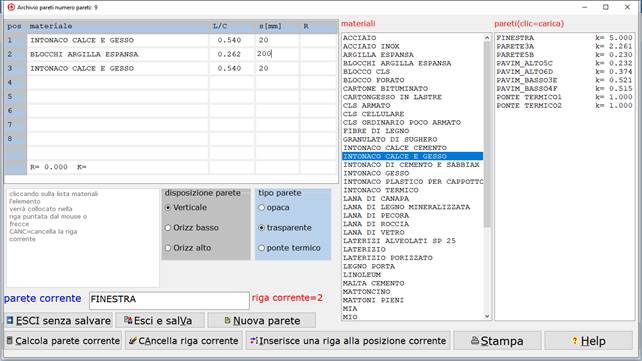

In questo modulo è possibile, a partire o meno dai materiali presenti in archivio, comporre pareti o pavimenti o elementi finestrati o ponti termici.

Per scegliere il materiale cliccare prima sulla riga della griglia(elenco materiali)  e poi sulla griglia individuando la riga corrente .

Le pareti esistenti in archivio sono visualizzate nell’elenco di destra.

 CALCOLA PARETE CORRENTE : aggiunge la resistenza liminare e calcola resistenza termica e trasmittanza della parete. In riferimento agli strati della parete:

·        Se sono specificati i valori di L=lambda e spessore viene calcolata la resistenza termica.

·        Se viene specificato il solo valore di lambda questo viene inteso come conduttanza ed R=1/C.

·        Se viene specificata la sola resistenza termica non viene effettuato alcun calcolo.



Nuova parete: pulisce gli spazi della griglia e nomina la nuova parete secondo il campo di editazione: parete corrente. Occorre selezionare la disposizione della parete ed il tipo.

Inserisce una riga: sposta la riga corrente in basso creando una riga vuota nella griglia

Cancella: cancella la riga corrente spostando di conseguenza in alto  le righe in basso

Lista Pareti: selezionando con un click la parete memorizzata in archivio diventa la parete corrente ed è pertanto modificabile

Esci e salva: esce dal modulo e salva la parete corrente.

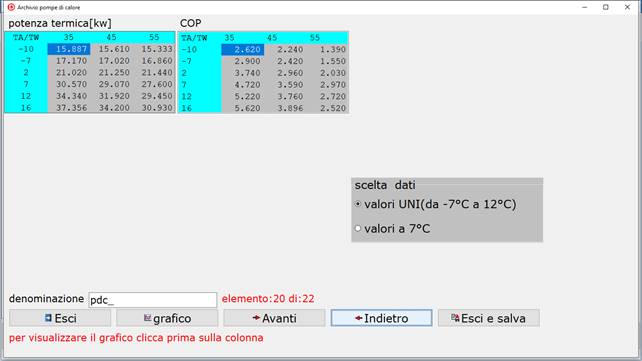

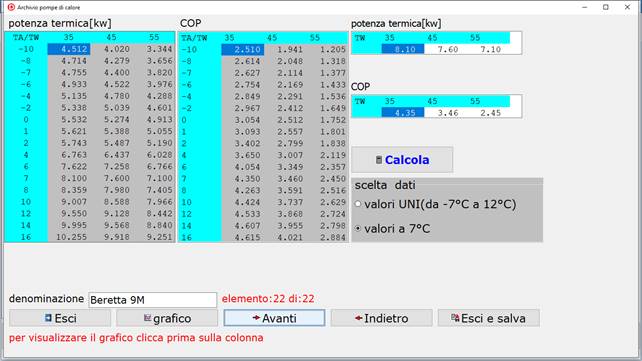

Il modulo archivio PDC



Maschera 1

Maschera 2

Questa maschera consente l’introduzione delle caratteristiche elencate delle PDC.I valori introducibili seguono due modalità:

maschera 1:i valori introducibili sono quelli relativi alle righe da -7°C a +12°C. I valori relativi a -10°C e 16°C vengono calcolati per estrapolazione.

maschera 2:i valori introducibili sono  relativi alle temperature della sorgente calda (35°C,45°C ,55°C) e temperatura della sorgente fredda 7°C(griglie sulla destra della maschera).Attivando il bottone CALCOLA il software, facendo riferimento alle caratteristiche prestazionali di una pompa di calore tipo, trova i valori alle temperature della sorgente fredda da -10°C a +16°C.

La scelta delle due modalità viene fatta con le due scelte nel riquadro: SCELTA DATI

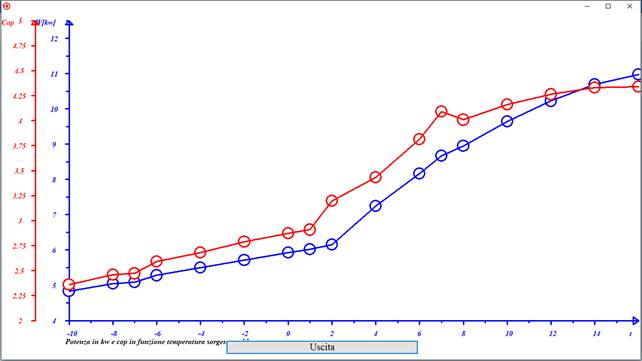

Il grafico dei dati introdotti

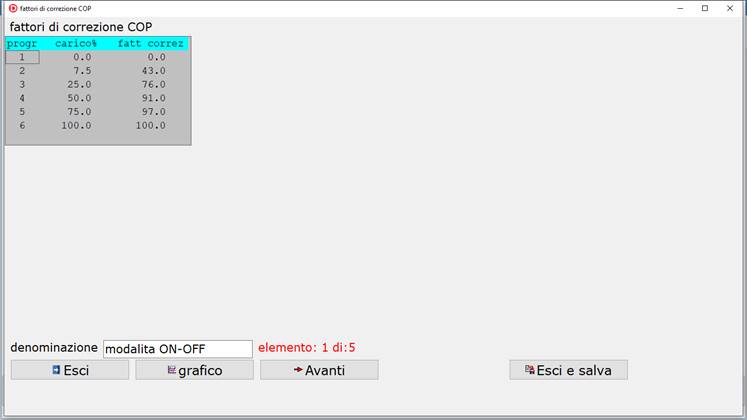

Il modulo archivio Parz

Questo bottone permette la memorizzazione/modifica dei dati relativi alla parzializzazione. In funzione del carico il COP viene corretto attraverso il fattore di correzione. Quindi se il carico percentuale è 50% il COP corretto è : COP*0,91

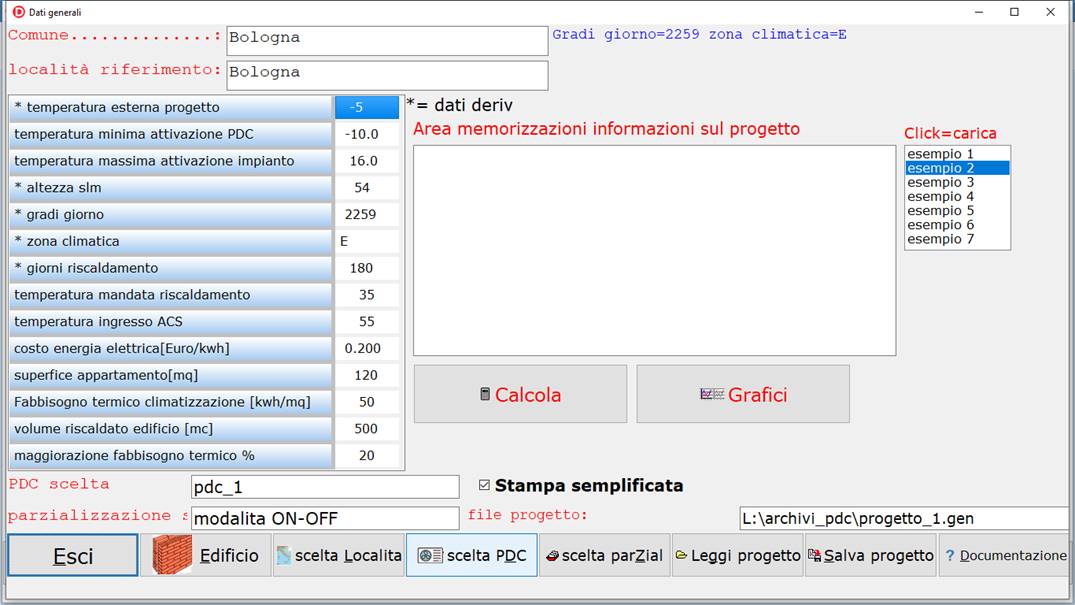

DATI PROGETTO :Questa maschera consente di introdurre i dati di calcolo



STAMPA SEMPLIFICATA:se selezionato  stampa solo le pagine di calcolo più importanti



La località selezionata e la località di riferimento vengono scelte con il bottone: SCELTA località.

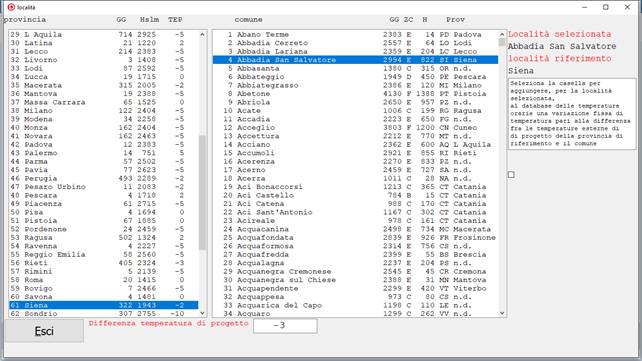

Videata scelta località



Le località memorizzate sono coincidenti con i comuni italiani .Se viene scelta la località dall’archivio comuni   la località di riferimento è quella del capoluogo di provincia corrispondente, individuato sull’elenco di sinistra. La scelta della località consegue il riempimento dei campi relativi alla località e contrassegnati con l’asterisco nei dati generali.

Se viene scelta la provincia , nell’elenco di sinistra, la località di riferimento e quella selezionata coincidono con la scelta

A partire dall’archivio temperature orarie della località di riferimento si può costruire un archivio di temperature orarie della località selezionata in due modi:

1.    aggiungendo un valore costante positivo/negativo di temperatura alle temperature orarie della località di riferimento (cliccando sul quadrato sulla destra).Nota la variazione di quota  fra località di riferimento e località selezionata, viene calcolata la differenza fra la temperatura esterna di progetto fra la località selezionata e quella di riferimento. Questa viene  riportata  nella casella :Differenza di temperatura di progetto.Valgono le seguenti corrispondenze(H=differenza di quota)



·       Italia settentrionale transpadana: t= 1/178 *H

·       Italia settentrionale cispadana:     t= 1/200 *H

·       Italia centrale                                  : t= 1/147 *H

·       Sicilia                                                 : t= 1/174 *H





oppure:

2.    Le temperature orarie della località selezionata vengono desunte da quelle della località di riferimento tenendo conto del diverso valore di gradi giorno mentre la zona climatica rimane quella della località selezionata.

I gradi giorno vengono calcolati con l’espressione:

(20-th)= gradi giorno

Dove th è la temperatura media giornaliera. Se ci riferiamo alle temperature orarie è:

(20-th)= gradi giorno

Pertanto se:

·       R: gradi giorno località di riferimento

·       thr: le relative temperatura orarie

·       S=:gradi giorno della località selezionata

·       ths :la relativa temperatura oraria incognita si ha :

(20-thr)= R  e         (20-ths)= S

Dove con il simbolo    si intende la sommatoria estesa a tutto il periodo di riscaldamento. Si può correggere i valori delle temperature ths con un coefficiente K tale che:

    K =R/S

E le temperature della località selezionata  saranno determinate, a partire da quelle della località di riferimento ,  dalla relazione:

ths=(20-K) +k*thr



Con il bottone SCELTA PDC viene selezionata la PDC

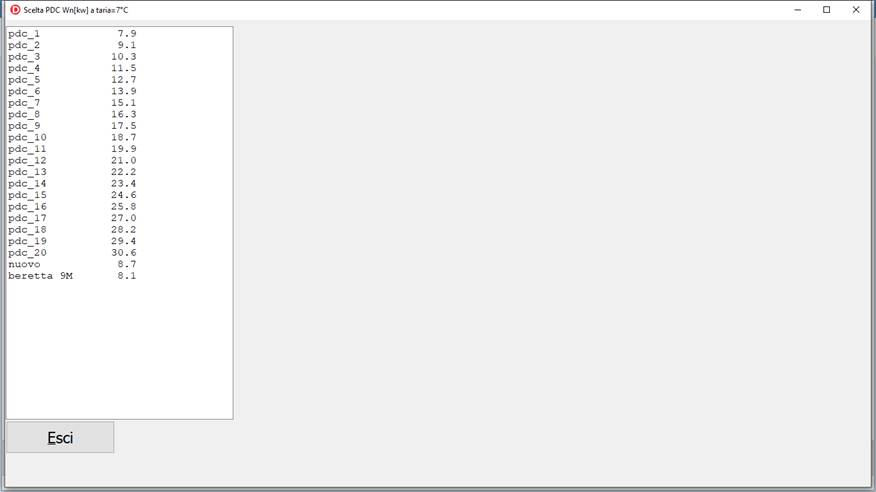

Videata scelta PDC .A destra i valori nominali di potenza termica con temperatura sorgente calda=35°C e sorgente fredda = 7°C



Con il bottone SCELTA Parzial viene selezionato il tipo di parzializzazione



Nella griglia dei dati generali compare:

·        temperatura esterna di progetto:viene riempita automaticamente , in base alla località scelta, se disponibile nel database del software , altrimenti compare n.d.

·        temperatura minima di attivazione PDC: è la temperatura al di sotto della quale la PDC non viene attivata

·        temperatura massima  attivazione PDC: è la temperatura al di sopra  della quale la PDC  viene disattivata

·        altezza s.l.m., gradi giorno, zona climatica, giorni di  riscaldamento:riempiti in base alla località scelta

·        temperatura mandata riscaldamento la temperatura della sorgente calda

·        temperatura ingresso ACS la temperatura dell’ acqua calda sanitaria

·        costo energia elettrica:per il calcolo della spesa annua

·        fabbisogno termico climatizzazione:se non viene effettuato il calcolo termico delle dispersioni attraverso il modulo PARETI il valore relativo introdotto moltiplicato per la superfice appartamento è uguale al fabbisogno termico annuo

·        Volume riscaldato:la potenza termica dispersa per la ventilazione è  V x 0,105 x DT

·        Il fabbisogno termico per ACS viene calcolato in base alla superfice

·        Maggiorazione fabbisogno termico: sia che il fabbisogno termico derivi dal valore introdotto nella griglia o che sia computato attraverso il modulo PARETI , la  maggiorazione aumenta il fabbisogno termico totale relativamente al valore introdotto.

LEGGI PROGETTO e SALVA PROGETTO: permettono la lettura dei dati introdotti e salvati su disco di tutto il progetto o il loro salvataggio, secondo il nome del FILE PROGETTO.

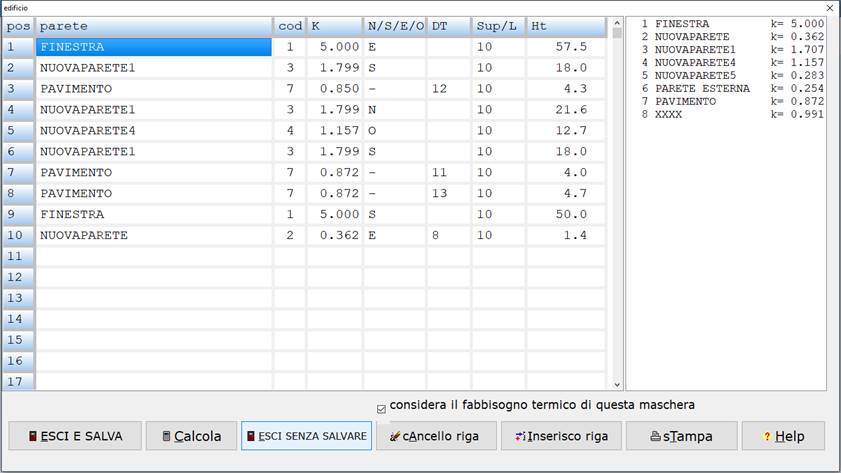

Permette la composizione delle superfici disperdenti dell’edificio ai fini del calcolo della  dispersione termica. I dati della maschera vengono abbinati e memorizzati nei dati del progetto.





Selezionando la casella: considera il fabbisogno…..          , il fabbisogno termico viene calcolato a partire dai dati di questa maschera.



Cliccando sull’elenco pareti a destra le proprietà della parete vengono copiate nella riga corrente, che è individuata dalla posizione del cursore. Restano da completare i campi:

N/S/E/O : relativi all’orientazione

DT         :salto termico ambiente-esterno

SUP oppure L: superficie nel caso di pareti o lunghezza nel caso di ponte termico

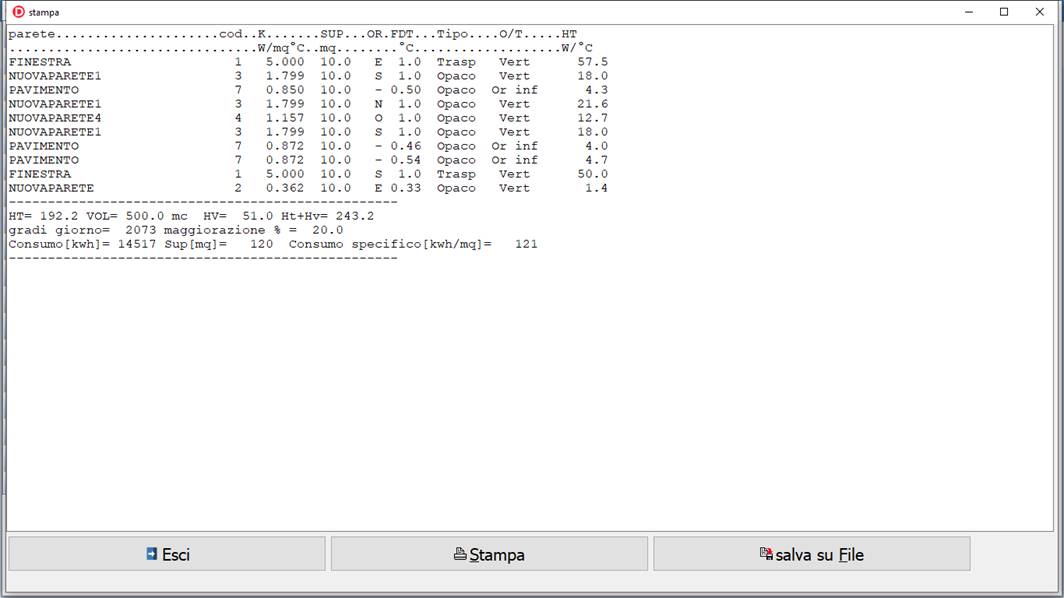

Effettuando CALCOLA vengono calcolate le dispersioni in base ai dati introdotti

HT= coefficiente di dispersione per trasmissione del calore

HV= coefficiente di dispersione per il ricambio d’aria

Il calcolo della acqua calda sanitaria

L’energia termica richiesta per acqua calda sanitaria (acs) QW, in [kWh],per abitazioni civili,  è data da:



dove:

ρ: la massa volumica dell’acqua pari a 1000 [kg / m3];
c :il calore specifico dell’acqua, pari a 1,162 * 10-3 [kWh / (kg · °C)];
Vw : il volume di acqua giornaliero richiesto dall’attività o servizio [m3 / giorno];
θ2 : la temperatura di erogazione dell’acqua [°C];
θ1 : la temperatura dell'acqua fredda in ingresso [°C];
G : il numero di giorni del periodo di calcolo considerato [giorni].

Il volume di acqua richiesto va  calcolato con la formula:

Vw = a · S [l/giorno]

dove:

·         a è il fabbisogno giornaliero specifico [litri/giorno]

·         S  è la superficie utile dell’unità immobiliare .



superficie



<=50 m2

51-200 m2

>200 m2



1,8

4,514xS-0,2356

1,3

il parametro a



Per un salto termico di 33°C ( da 15°C a 48°C)   si ha:

25,2 kwh/m2   pari a 1275 kwh/anno  per   50 m2

22,5     ‘’   pari a 1800 kwh/anno  per   80 m2

21,35      ‘’ pari a 2135 kwh/anno  per  100 m2

----------------------------------------------------------------------------------------------------------------------------------------

Esempio tabulato



   Dati generali

Località scelta     :Bologna              Gradi giorno:2259

Località riferimento:Bologna              Gradi giorno:2259

periodo riscaldamento dal 15 Ottobre al 15 Aprile giorni:180

temperatura esterna progetto                       : -5.0

temperatura minima attivazione PDC                 :-10.0

temperatura massima attivazione impianto           : 16.0

altezza slm                                        :   54

gradi giorno                                       : 2259

zona climatica                                     :E

periodo riscaldamento dal 15 Ottobre al 15 Aprile giorni:180

temperatura mandata riscaldamento                  :   35

temperatura ingresso ACS                           :   55

costo energia elettrica[Euro/kwh]                  : 0.20

superfice appartamento[mq]                         :  120

Fabbisogno termico climatizzazione [kwh/mq]        :   29

volume riscaldato edificio [mc]                    :  500

maggiorazione fabbisogno termico %                 :   20

----------------------------------------------------------------------------

gradi giorno  della località riferimento=selezionata:2259

gradi giorno ricavati dal database della località di riferimento:2352

Analisi dei dati climatici

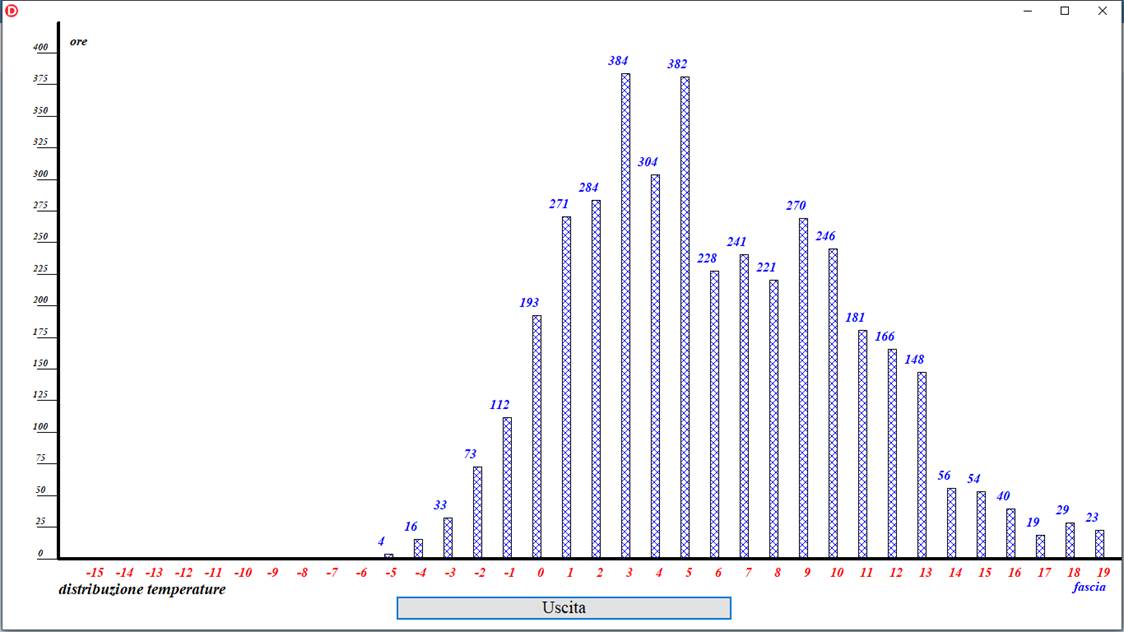

Suddivisione delle temperature nelle fasce orarie

fra t[°C]..e t[°C]......ore....perc%

    -15.0    -14.0        0      0.0

    -14.0    -13.0        0      0.0

    -13.0    -12.0        0      0.0

    -12.0    -11.0        0      0.0

    -11.0    -10.0        0      0.0

    -10.0     -9.0        0      0.0

     -9.0     -8.0        0      0.0

     -8.0     -7.0        0      0.0

     -7.0     -6.0        0      0.0

     -6.0     -5.0        3      0.1

     -5.0     -4.0       11      0.3

     -4.0     -3.0       27      0.6

     -3.0     -2.0       67      1.5

     -2.0     -1.0      104      2.4

     -1.0      0.0      194      4.4

      0.0      1.0      215      4.9

      1.0      2.0      213      4.8

      2.0      3.0      264      6.0

      3.0      4.0      329      7.5

      4.0      5.0      288      6.6

      5.0      6.0      280      6.4

      6.0      7.0      261      5.9

      7.0      8.0      244      5.6

      8.0      9.0      235      5.4

      9.0     10.0      227      5.2

     10.0     11.0      226      5.1

     11.0     12.0      230      5.2

     12.0     13.0      209      4.8

     13.0     14.0      188      4.3

     14.0     15.0      186      4.2

     15.0     16.0      158      3.6

     16.0     17.0       90      2.0

     17.0     18.0       82      1.9

     18.0     19.0       31      0.7

     19.0     20.0       11      0.3

ore totali:          4373 temperatura media:   7.1°C

----------------------------------------------------------------------------

Differenze di temperature

mese                 DT       DT       FT

                     °C       %        kwh

Gennaio            13879     24.6     2766

Febbraio            9789     17.3     1951

Marzo               7754     13.7     1546

Aprile              2954      5.2      589

Maggio                 0      0.0        0

Giugno                 0      0.0        0

Luglio                 0      0.0        0

Agosto                 0      0.0        0

Settembre              0      0.0        0

Ottobre             2318      4.1      462

Novembre            7723     13.7     1539

Dicembre           12074     21.4     2407

totale:            56491             11259

KS=    0.199

Calcola la somma estesa al mese delle differenze di temperature=20-Testerna

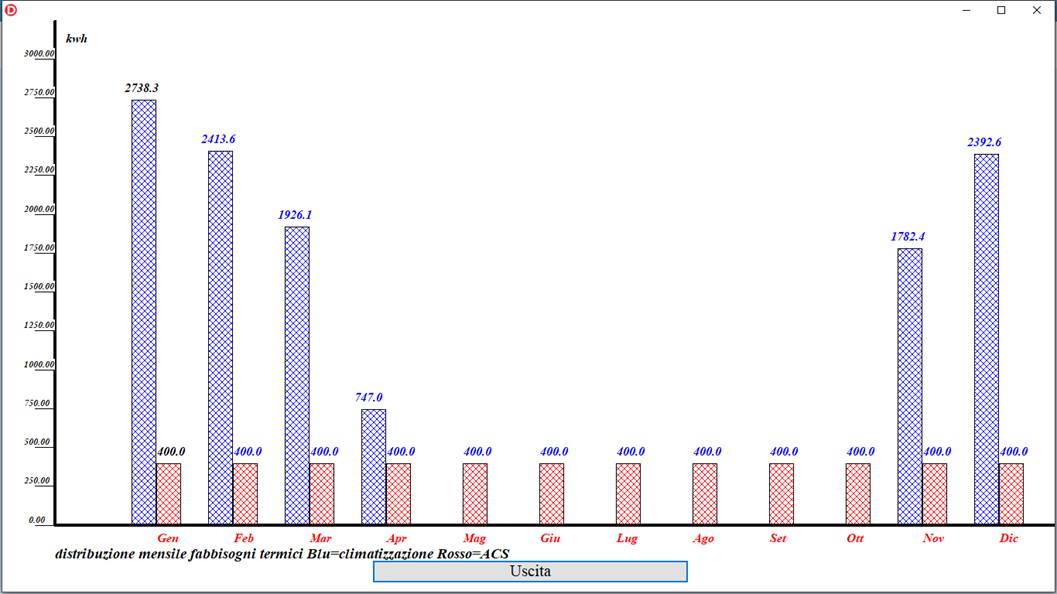

Ripartisce il fabbisogno termico annuo nei mesi di riscaldamento

in proporzione

il valore di KS è quello che soddisfa la uguaglianza

KS x sommatoria DT = Fabbisogno termico totale

permettendo il calcolo orario del fabbisogno orario FTh

----------------------------------------------------------------------------

GRADI GIORNO  località selezionata=riferimento: 2259

GRADI GIORNO EFFETTIVI località riferimento: 2352

(in base al database del software)

ripartizione mensile dei gradi giorno

mese           GG.......%

Gennaio          578    24.6

Febbraio         408    17.3

Marzo            322    13.7

Aprile           123     5.2

Maggio             0     0.0

Giugno             0     0.0

Luglio             0     0.0

Agosto             0     0.0

Settembre          0     0.0

Ottobre           97     4.1

Novembre         322    13.7

Dicembre         503    21.4

TOTALE:         2352

----------------------------------------------------------------------------

Temperatura minima annua :  -5.5 data:25 Gennaio

----------------------------------------------------------------------------

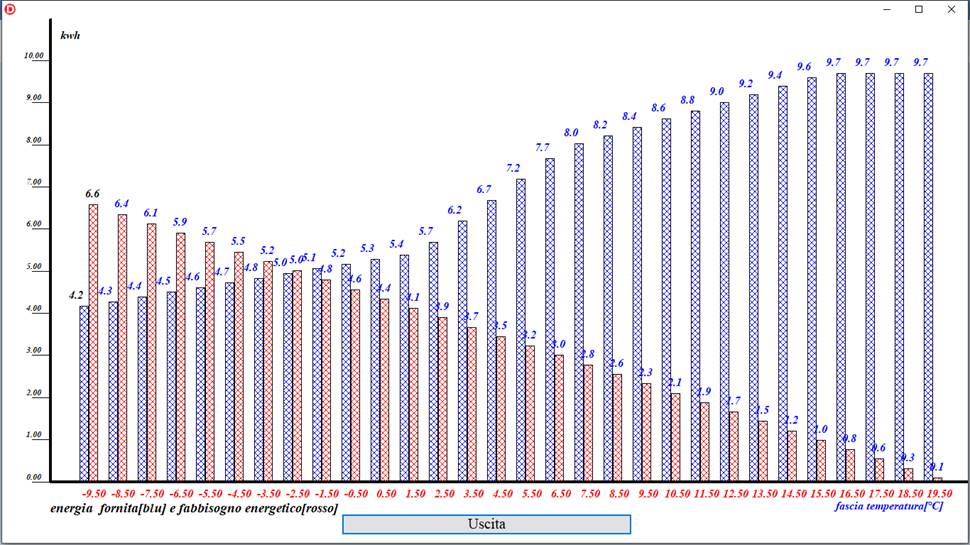

Suddivisione delle temperature/potenze nelle fasce orarie

Calcolo effettuato a prescindere dai limiti di temperatura

della PDC

..t1....t2....wt....wter.car%...cop.....Y..copt....wf......EF......EA.....ORE

..°C    °C    kw    kw                             kw      kwh     kwh

 -10.0  -9.0  4.18  5.88   100   2.7  1.00   2.7    4.18     0       0     0

  -9.0  -8.0  4.29  5.68   100   2.8  1.00   2.8    4.29     0       0     0

  -8.0  -7.0  4.40  5.48   100   2.9  1.00   2.9    4.40     0       0     0

  -7.0  -6.0  4.52  5.28   100   2.9  1.00   2.9    4.52     0       0     0

  -6.0  -5.0  4.63  5.08   100   3.0  1.00   3.0    4.63    14       5     3

  -5.0  -4.0  4.74  4.88   100   3.1  1.00   3.1    4.74    52      17    11

  -4.0  -3.0  4.85  4.68  96.6   3.2  1.00   3.2    4.68   126      39    27

  -3.0  -2.0  4.96  4.48  90.4   3.3  0.99   3.3    4.48   300      92    67

  -2.0  -1.0  5.07  4.29  84.5   3.4  0.98   3.3    4.29   446     133   104

  -1.0   0.0  5.18  4.09  78.8   3.5  0.97   3.4    4.09   793     232   194

   0.0   1.0  5.29  3.89  73.4   3.6  0.97   3.5    3.89   836     240   215

   1.0   2.0  5.40  3.69  68.2   3.7  0.95   3.5    3.69   785     223   213

   2.0   3.0  5.71  3.49  61.1   3.8  0.94   3.6    3.49   921     256   264

   3.0   4.0  6.20  3.29  53.0   4.0  0.92   3.7    3.29  1082     292   329

   4.0   5.0  6.70  3.09  46.1   4.2  0.89   3.8    3.09   890     237   288

   5.0   6.0  7.20  2.89  40.2   4.4  0.85   3.8    2.89   809     215   280

   6.0   7.0  7.69  2.69  35.0   4.6  0.82   3.8    2.69   702     185   261

   7.0   8.0  8.04  2.49  31.0   4.8  0.80   3.8    2.49   608     160   244

   8.0   9.0  8.23  2.29  27.8   4.9  0.78   3.8    2.29   539     142   235

   9.0  10.0  8.43  2.09  24.8   5.0  0.76   3.8    2.09   475     126   227

  10.0  11.0  8.63  1.89  22.0   5.1  0.70   3.6    1.89   428     120   226

  11.0  12.0  8.82  1.69  19.2   5.2  0.65   3.4    1.69   390     116   230

  12.0  13.0  9.02  1.49  16.6   5.3  0.60   3.2    1.49   312      99   209

  13.0  14.0  9.21  1.30  14.1   5.4  0.55   3.0    1.30   244      82   188

  14.0  15.0  9.41  1.10  11.6   5.5  0.51   2.8    1.10   204      73   186

  15.0  16.0  9.61  0.90   9.3   5.6  0.46   2.6    0.90   142      55   158

  16.0  17.0  9.70  0.70   7.2   5.6  0.41   2.3    0.70    63      27    90

  17.0  18.0  9.70  0.50   5.1   5.6  0.29   1.7    0.50    41      25    82

  18.0  19.0  9.70  0.30   3.1   5.6  0.18   1.0    0.30     9       9    31

  19.0  20.0  9.70  0.10   1.0   5.6  0.06   0.3    0.10     1       3    11

TOTALE ORE=     4373

----------------------------------------------------------------------------

LEGENDA

WT  :  potenza termica fornibile massima dalla PDC[kw]

Wter:potenza termica necessaria [kw]

car%:rapporto percentuale WT/Wter

Y   :coefficiente correzione COP in funzione della pazializzazione

COPT: prodotto COPx Y

WF  :potenza termica fornita    [kw]

EF  :energia  termica fornita    [kwh]

EA  :energia  lettrica assorbita [kwh]



----------------------------------------------------------------------------

Computo ore

Computo ore mensili

Computo ore totali periodo di riscaldamento[ON risc ] con temp<= 16.0

Computo ore spegnimento[OFF PDC}  PDC                  con temp<-10.0

Computo ore spegnimento[OFF risc}  impianto termico    con temp> 16.0

Computo ore attivazione PDC[ON PDC}                   con temp>=-10.0

zona climatica=E

MESE.................tot.......ON.........OFF......OFF........ON

.....................mese......risc.......PDC......risc.......PDC

Gennaio               744       744         0         0       744

Febbraio              672       672         0         0       672

Marzo                 744       678         0        66       678

Aprile                360       298         0        62       298

Maggio                  0         0         0         0         0

Giugno                  0         0         0         0         0

Luglio                  0         0         0         0         0

Agosto                  0         0         0         0         0

Settembre               0         0         0         0         0

Ottobre               408       327         0        81       327

Novembre              720       701         0        19       701

Dicembre              744       744         0         0       744

totali               4392      4164         0       228      4164

----------------------------------------------------------------------------

suddivisione  per fascia oraria  e per mese(a prescindere dai limiti di temperatura imposti)

----------------------------------------------------------------------------

distribuzione  temperature[ore]

  T1  T2      1      2      3      4      5      6      7      8      9     10     11     12 Totali

 -15 -14      0      0      0      0      0      0      0      0      0      0      0      0      0

 -14 -13      0      0      0      0      0      0      0      0      0      0      0      0      0

 -13 -12      0      0      0      0      0      0      0      0      0      0      0      0      0

 -12 -11      0      0      0      0      0      0      0      0      0      0      0      0      0

 -11 -10      0      0      0      0      0      0      0      0      0      0      0      0      0

 -10  -9      0      0      0      0      0      0      0      0      0      0      0      0      0

  -9  -8      0      0      0      0      0      0      0      0      0      0      0      0      0

  -8  -7      0      0      0      0      0      0      0      0      0      0      0      0      0

  -7  -6      0      0      0      0      0      0      0      0      0      0      0      0      0

  -6  -5      3      0      0      0      0      0      0      0      0      0      0      0      3

  -5  -4     10      0      0      0      0      0      0      0      0      0      0      1     11

  -4  -3     18      2      0      0      0      0      0      0      0      0      0      7     27

  -3  -2     51      6      0      0      0      0      0      0      0      0      0     10     67

  -2  -1     62     10      0      0      0      0      0      0      0      0      0     32    104

  -1   0     97     29      0      0      0      0      0      0      0      0      0     68    194

   0   1    105     30      3      0      0      0      0      0      0      0     24     53    215

   1   2     88     41     10      0      0      0      0      0      0      0     23     51    213

   2   3     88     67     25      0      0      0      0      0      0      0     23     61    264

   3   4     98     62     38      2      0      0      0      0      0      0     40     89    329

   4   5     65     51     42     10      0      0      0      0      0      0     29     91    288

   5   6     29     73     54     22      0      0      0      0      0      0     22     80    280

   6   7     17     73     60     11      0      0      0      0      0      0     31     69    261

   7   8      4     48     62     22      0      0      0      0      0      0     46     62    244

   8   9      3     57     50     14      0      0      0      0      0      2     65     44    235

   9  10      1     45     52     37      0      0      0      0      0     14     62     16    227

  10  11      2     27     70     38      0      0      0      0      0      5     76      8    226

  11  12      3     21     64     35      0      0      0      0      0     27     78      2    230

  12  13      0     22     51     29      0      0      0      0      0     54     53      0    209

  13  14      0      4     33     25      0      0      0      0      0     63     63      0    188

  14  15      0      4     27     25      0      0      0      0      0     90     40      0    186

  15  16      0      0     37     26      0      0      0      0      0     70     25      0    158

  16  17      0      0     26     21      0      0      0      0      0     34      9      0     90

  17  18      0      0     17     30      0      0      0      0      0     32      3      0     82

  18  19      0      0     12      7      0      0      0      0      0      9      3      0     31

  19  20      0      0      3      1      0      0      0      0      0      6      1      0     11

totali      744    672    736    355      0      0      0      0      0    406    716    744   4373

----------------------------------------------------------------------------

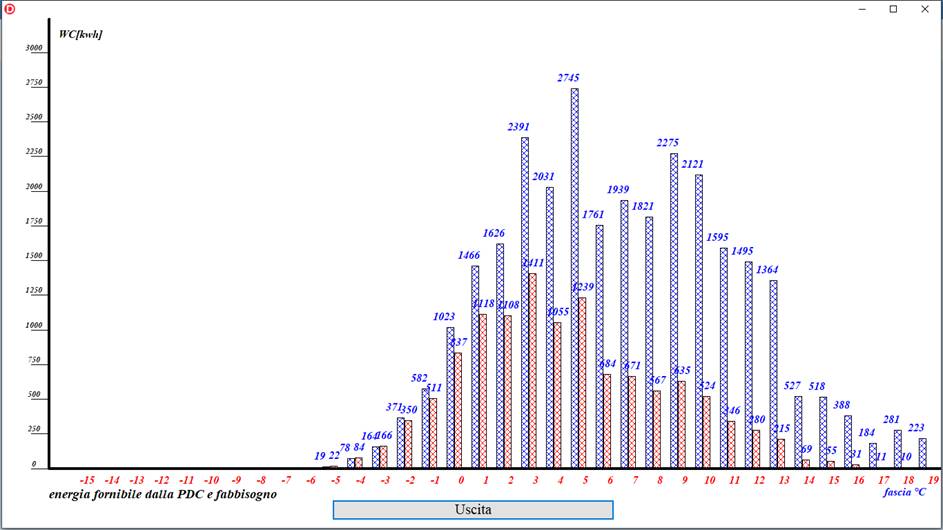

distribuzione energia termica  fornibile dalla PDC[kwh]

  T1  T2      1      2      3      4      5      6      7      8      9     10     11     12 Totali

 -15 -14      0      0      0      0      0      0      0      0      0      0      0      0      0

 -14 -13      0      0      0      0      0      0      0      0      0      0      0      0      0

 -13 -12      0      0      0      0      0      0      0      0      0      0      0      0      0

 -12 -11      0      0      0      0      0      0      0      0      0      0      0      0      0

 -11 -10      0      0      0      0      0      0      0      0      0      0      0      0      0

 -10  -9      0      0      0      0      0      0      0      0      0      0      0      0      0

  -9  -8      0      0      0      0      0      0      0      0      0      0      0      0      0

  -8  -7      0      0      0      0      0      0      0      0      0      0      0      0      0

  -7  -6      0      0      0      0      0      0      0      0      0      0      0      0      0

  -6  -5     14      0      0      0      0      0      0      0      0      0      0      0     14

  -5  -4     47      0      0      0      0      0      0      0      0      0      0      5     52

  -4  -3     87     10      0      0      0      0      0      0      0      0      0     34    131

  -3  -2    254     30      0      0      0      0      0      0      0      0      0     50    333

  -2  -1    314     51      0      0      0      0      0      0      0      0      0    163    527

  -1   0    503    150      0      0      0      0      0      0      0      0      0    352   1005

   0   1    555    159     16      0      0      0      0      0      0      0    127    280   1136

   1   2    475    221     54      0      0      0      0      0      0      0    124    275   1150

   2   3    502    382    143      0      0      0      0      0      0      0    131    347   1505

   3   4    604    381    236     13      0      0      0      0      0      0    248    550   2031

   4   5    433    337    279     67      0      0      0      0      0      0    194    607   1917

   5   6    207    525    391    158      0      0      0      0      0      0    156    578   2014

   6   7    130    559    459     84      0      0      0      0      0      0    238    529   1999

   7   8     32    385    498    176      0      0      0      0      0      0    370    498   1959

   8   9     25    468    410    115      0      0      0      0      0     16    534    361   1931

   9  10      8    378    439    311      0      0      0      0      0    117    523    135   1912

  10  11     17    233    604    327      0      0      0      0      0     43    654     69   1947

  11  12     26    185    564    309      0      0      0      0      0    238    687     18   2026

  12  13      0    198    459    261      0      0      0      0      0    487    478      0   1882

  13  14      0     37    303    230      0      0      0      0      0    580    580      0   1730

  14  15      0     37    254    235      0      0      0      0      0    846    377      0   1748

  15  16      0      0    355    249      0      0      0      0      0    671    240      0   1515

  16  17      0      0    252    204      0      0      0      0      0    330     87      0    873

  17  18      0      0    165    291      0      0      0      0      0    311     29      0    796

  18  19      0      0    116     68      0      0      0      0      0     87     29      0    301

  19  20      0      0     29     10      0      0      0      0      0     58     10      0    107

totali     4232   4726   6025   3108      0      0      0      0      0   3784   5815   4851  32541

----------------------------------------------------------------------------

distribuzione energia elettrica assorbita dalla PDC[kwh]

  T1  T2      1      2      3      4      5      6      7      8      9     10     11     12 Totali

 -15 -14      0      0      0      0      0      0      0      0      0      0      0      0      0

 -14 -13      0      0      0      0      0      0      0      0      0      0      0      0      0

 -13 -12      0      0      0      0      0      0      0      0      0      0      0      0      0

 -12 -11      0      0      0      0      0      0      0      0      0      0      0      0      0

 -11 -10      0      0      0      0      0      0      0      0      0      0      0      0      0

 -10  -9      0      0      0      0      0      0      0      0      0      0      0      0      0

  -9  -8      0      0      0      0      0      0      0      0      0      0      0      0      0

  -8  -7      0      0      0      0      0      0      0      0      0      0      0      0      0

  -7  -6      0      0      0      0      0      0      0      0      0      0      0      0      0

  -6  -5      5      0      0      0      0      0      0      0      0      0      0      0      5

  -5  -4     15      0      0      0      0      0      0      0      0      0      0      2     17

  -4  -3     26      3      0      0      0      0      0      0      0      0      0     10     39

  -3  -2     69      8      0      0      0      0      0      0      0      0      0     13     91

  -2  -1     80     13      0      0      0      0      0      0      0      0      0     41    133

  -1   0    116     35      0      0      0      0      0      0      0      0      0     82    232

   0   1    118     34      3      0      0      0      0      0      0      0     27     59    241

   1   2     93     43     10      0      0      0      0      0      0      0     24     54    224

   2   3     85     65     24      0      0      0      0      0      0      0     22     59    256

   3   4     88     56     34      2      0      0      0      0      0      0     36     79    294

   4   5     54     42     35      8      0      0      0      0      0      0     24     75    239

   5   6     22     56     41     17      0      0      0      0      0      0     17     61    215

   6   7     12     52     43      8      0      0      0      0      0      0     22     49    186

   7   8      3     32     41     15      0      0      0      0      0      0     30     41    161

   8   9      2     35     31      8      0      0      0      0      0      1     40     27    143

   9  10      1     25     29     21      0      0      0      0      0      8     35      9    127

  10  11      1     14     37     20      0      0      0      0      0      3     41      4    120

  11  12      2     11     32     18      0      0      0      0      0     14     39      1    116

  12  13      0     11     24     14      0      0      0      0      0     26     25      0     99

  13  14      0      2     14     11      0      0      0      0      0     28     28      0     82

  14  15      0      2     11     10      0      0      0      0      0     36     16      0     74

  15  16      0      0     13      9      0      0      0      0      0     25      9      0     56

  16  17      0      0      8      6      0      0      0      0      0     10      3      0     27

  17  18      0      0      5      9      0      0      0      0      0     10      1      0     25

  18  19      0      0      4      2      0      0      0      0      0      3      1      0      9

  19  20      0      0      1      0      0      0      0      0      0      2      0      0      3

totali      791    537    441    178      0      0      0      0      0    163    439    667   3216

----------------------------------------------------------------------------

distribuzione fabbisogni termici[kwh]

  T1  T2      1      2      3      4      5      6      7      8      9     10     11     12 Totali

 -15 -14      0      0      0      0      0      0      0      0      0      0      0      0      0

 -14 -13      0      0      0      0      0      0      0      0      0      0      0      0      0

 -13 -12      0      0      0      0      0      0      0      0      0      0      0      0      0

 -12 -11      0      0      0      0      0      0      0      0      0      0      0      0      0

 -11 -10      0      0      0      0      0      0      0      0      0      0      0      0      0

 -10  -9      0      0      0      0      0      0      0      0      0      0      0      0      0

  -9  -8      0      0      0      0      0      0      0      0      0      0      0      0      0

  -8  -7      0      0      0      0      0      0      0      0      0      0      0      0      0

  -7  -6      0      0      0      0      0      0      0      0      0      0      0      0      0

  -6  -5     15      0      0      0      0      0      0      0      0      0      0      0     15

  -5  -4     49      0      0      0      0      0      0      0      0      0      0      5     54

  -4  -3     85      9      0      0      0      0      0      0      0      0      0     33    126

  -3  -2    227     27      0      0      0      0      0      0      0      0      0     44    299

  -2  -1    266     43      0      0      0      0      0      0      0      0      0    137    446

  -1   0    396    118      0      0      0      0      0      0      0      0      0    279    793

   0   1    410    117     12      0      0      0      0      0      0      0     93    206    838

   1   2    326    152     37      0      0      0      0      0      0      0     85    189    788

   2   3    307    234     87      0      0      0      0      0      0      0     80    213    922

   3   4    324    205    125      7      0      0      0      0      0      0    132    293   1086

   4   5    202    159    131     31      0      0      0      0      0      0     90    282    895

   5   6     85    211    155     64      0      0      0      0      0      0     64    230    809

   6   7     46    198    163     30      0      0      0      0      0      0     84    186    706

   7   8     10    120    155     55      0      0      0      0      0      0    115    155    610

   8   9      7    132    116     32      0      0      0      0      0      5    150    102    543

   9  10      2     95    109     78      0      0      0      0      0     30    129     34    477

  10  11      4     51    133     73      0      0      0      0      0      9    145     15    431

  11  12      5     36    109     59      0      0      0      0      0     46    134      3    393

  12  13      0     34     77     44      0      0      0      0      0     81     80      0    315

  13  14      0      5     43     33      0      0      0      0      0     82     83      0    246

  14  15      0      5     30     28      0      0      0      0      0    100     44      0    206

  15  16      0      0     34     24      0      0      0      0      0     64     23      0    145

  16  17      0      0     18     15      0      0      0      0      0     24      7      0     63

  17  18      0      0      9     15      0      0      0      0      0     16      2      0     42

  18  19      0      0      4      2      0      0      0      0      0      3      1      0     10

  19  20      0      0      0      0      0      0      0      0      0      1      0      0      1

totali     2766   1951   1546    589      0      0      0      0      0    462   1539   2407  11259

----------------------------------------------------------------------------

Fabbisogni termici di progetto

mese           FT[kwh]   FT[kwh]

               Risc      ACS

Gennaio             2766      248

Febbraio            1951      248

Marzo               1546      248

Aprile               589      248

Maggio                 0      248

Giugno                 0      248

Luglio                 0      248

Agosto                 0      248

Settembre              0      248

Ottobre              462      248

Novembre            1539      248

Dicembre            2407      248

totali             11259     2977

----------------------------------------------------------------------------

pompa di calore selezionata:pdc_1

potenza termica [kw]

                          T sorgente calda[°C]

      Tsf     35.0     45.0     55.0

    -10.0     4.13     4.05     3.98

     -7.0     4.46     4.42     4.38

      2.0     5.46     5.52     5.57

      7.0     7.94     7.55     7.17

     12.0     8.92     8.29     7.65

     16.0     9.70     8.88     8.03

----------------------------------------------------------------------------

COP

                          T sorgente calda[°C]

      Tsf     35.0     45.0     55.0

    -10.0     2.62     2.24     1.39

     -7.0     2.90     2.42     1.55

      2.0     3.74     2.96     2.03

      7.0     4.72     3.59     2.97

     12.0     5.22     3.76     2.72

     16.0     5.62     3.90     2.52

----------------------------------------------------------------------------

WASS            [kw]

                          T sorgente calda[°C]

      Tsf     35.0     45.0     55.0

    -10.0      1.6      1.8      2.9

     -7.0      1.5      1.8      2.8

      2.0      1.5      1.9      2.7

      7.0      1.7      2.1      2.4

     12.0      1.7      2.2      2.8

     16.0      1.7      2.3      3.2

----------------------------------------------------------------------------

Fattore correzione COP selezionato:codice archivio 1 =modalita ON-OFF

carico...Fattore correzione

%        %

       0.0       0.0

       7.5      43.0

      25.0      76.0

      50.0      91.0

      75.0      97.0

     100.0     100.0

----------------------------------------------------------------------------

----------------------------------------------------------------------------

Calcolo acqua calda sanitaria

mese................TA.......FT.......WC......COP.......WEA......ore......EEA tot

                    °C       Kwh      Kw                Kw                Kwh

Gennaio            1.3      248     5.48     2.00     2.75     45.2    124.4

Febbraio           5.4      248     6.67     2.68     2.49     37.2     92.7

Marzo              9.6      248     7.42     2.84     2.61     33.4     87.4

Aprile            13.6      248     7.80     2.64     2.95     31.8     93.9

Maggio            17.7      248     8.03     2.52     3.19     30.9     98.5

Giugno            22.2      248     8.03     2.52     3.19     30.9     98.5

Luglio            24.8      248     8.03     2.52     3.19     30.9     98.5

Agosto            21.6      248     8.03     2.52     3.19     30.9     98.5

Settembre         19.3      248     8.03     2.52     3.19     30.9     98.5

Ottobre           15.6      248     8.00     2.54     3.15     31.0     97.7

Novembre           9.3      248     7.39     2.86     2.59     33.6     86.9

Dicembre           3.8      248     6.14     2.36     2.60     40.4    105.0

totali                     2977              2.52             407     1180

----------------------------------------------------------------------------

Il calcolo dell acqua sanitaria viene fatto con

temperatura sorgente calda specificata

e con la massima potenzialità della PDC

la temperatura della sorgente fredda è quella

dell aria esterna media mensile

Il calcolo dell ACS viene fatta con tingresso=15°C

e tmandata=55 °C cond DT=40°C

Il consumo  di ACS è:175.3 Litri/giorno

Energia annua per ACS:  2977 kwh

LEGENDA

TA  : temperatura media mensile[°C]

FT  : fabbisogno termico ACS [kwh]

WC  :potenza termica fornita dall PDC con carico 100% [kw]

WEA  :potenza elettrica assorbita    [kw]

ore :ore funzionamento per produzione ACS

EEA  :energia elettrica assorbita[kwh]

----------------------------------------------------------------------------

----------------------------------------------------------------------------

Calcolo riscaldamento

mese..........FT      TA......WTC....ETF....EEA....CAR....COP....ore

              kwh     °C      kwh....kwh....kwh....%......

Ottobre         462   14.3   3017    419    140     14   2.96    327

Novembre       1539    9.3   5669   1531    434     30   3.46    701

Dicembre       2407    3.8   4851   2407    667     53   3.64    744

Gennaio        2766    1.3   4232   2764    791     67   3.52    744

Febbraio       1951    5.4   4726   1951    537     45   3.64    672

Marzo          1546    9.6   5463   1514    423     30   3.51    678

Aprile          589   11.8   2555    558    161     23   3.38    298

              11259         30513  11143   3152          3.53   4164

----------------------------------------------------------------------------

percentuale energia fornita dalla PDC:    99.0

Spesa energia elettrica[euro]        :     630

Costo energia termica:[euro/kwh]     :   0.057

Legenda

FT=fabbisogno termico di progetto[kwh]

TA=temperatura media mensile aria esterna

ETC=energia termica fornibie dalla PDC alle condizioni indicate[kwh]

ETF=energia termica fornita dalla PDC alle condizioni indicate[kwh]

EEA=energia elettrica assorbita dal compressore[kwh]

CAR=carico percentuale medio rapporto(climatizzazione)

COP=rapporto energia termica fornita/energia elettrica assorbita dalla PDC

ore=ore di funzionamento per fornire la energia richiesta

----------------------------------------------------------------------------

Riassunto energetico

mese.............FT      FT......ETC.....ETF.....EEA.....ore.....ore     ore

                 cli     acs     max.............kwh.....cli     acs     cli+acs

Gennaio         2766     248    4232    3012     915     744      45     789 >744

Febbraio        1951     248    4726    2199     630     672      37     709

Marzo           1546     248    5463    1762     510     678      33     711

Aprile           589     248    2555     806     255     298      32     330

Maggio             0     248       0     248      98       0      31      31

Giugno             0     248       0     248      98       0      31      31

Luglio             0     248       0     248      98       0      31      31

Agosto             0     248       0     248      98       0      31      31

Settembre          0     248       0     248      98       0      31      31

Ottobre          462     248    3017     667     237     327      31     358

Novembre        1539     248    5669    1779     521     701      34     735

Dicembre        2407     248    4851    2655     772     744      40     784 >744

Totali         11259    2977   30513   14121    4333    4164     407

----------------------------------------------------------------------------

spesa energia elettrica totale:  867 euro  costo unitario energia:0.061 EURO/kwh

----------------------------------------------------------------------------

LEGENDA

FT  : fabbisogno termico CLI ,ACS [kwh]

ETC  :energia termica fornibile dalla PDC con carico 100% [kwh]

ETF  :energia termica fornita    [kwh]

EEA  :energia elettrica assorbita[kwh]

CAR% :rapporto % WTF/WTC

----------------------------------------------------------------------------

-------------------------------------------------

Verifica energia fornita e richiesta nel giorno più freddo dell’ anno

giorno più freddo: 26 gennaio

ora.........temp.....ER......EF

............°C       kwh     kwh

       0    -2.3     4.8     5.0

       1    -3.0     4.9     4.ù

       2    -4.2     5.2     4.8

       3    -4.7     5.3     4.7

       4    -4.4     5.2     4.7

       5    -3.3     5.0     4.9

       6    -2.1     4.7     5.0

       7    -2.4     4.8     5.0

       8    -3.3     5.0     4.9

       9    -2.9     4.9     4.9

      10    -2.8     4.9     4.9

      11    -2.5     4.8     5.0

      12    -2.1     4.7     5.0

      13    -1.7     4.7     5.0

      14    -2.1     4.7     5.0

      15    -1.6     4.6     5.1

      16    -1.1     4.5     5.1

      17    -1.6     4.6     5.1

      18    -2.2     4.8     5.0

      19    -2.4     4.8     5.0

      20    -2.4     4.8     5.0

      21    -2.2     4.8     5.0

      22    -2.3     4.8     5.0

      23    -2.3     4.8     5.0

energia richiesta(climatizzazione [kwh]: 108.0

energia richiesta da ACS          [kwh]:   8.0

ER=energia richiesta totale       [kwh]: 116.0

EF=energia fornita dalla PDC      [kwh]: 118.8

   Energia richiesta<energia fornita

differenza %:   2.4 kwh:     2.8

-------------------------------------------------

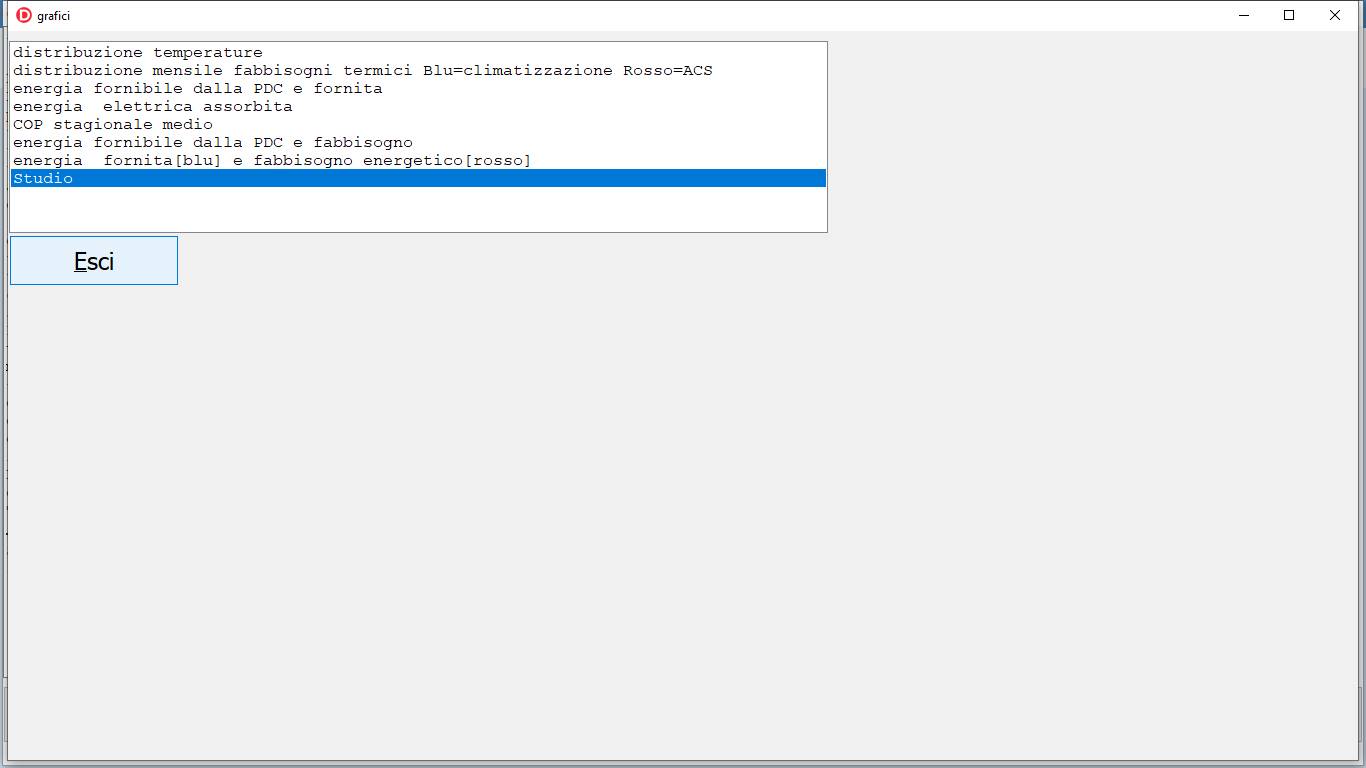

I grafici

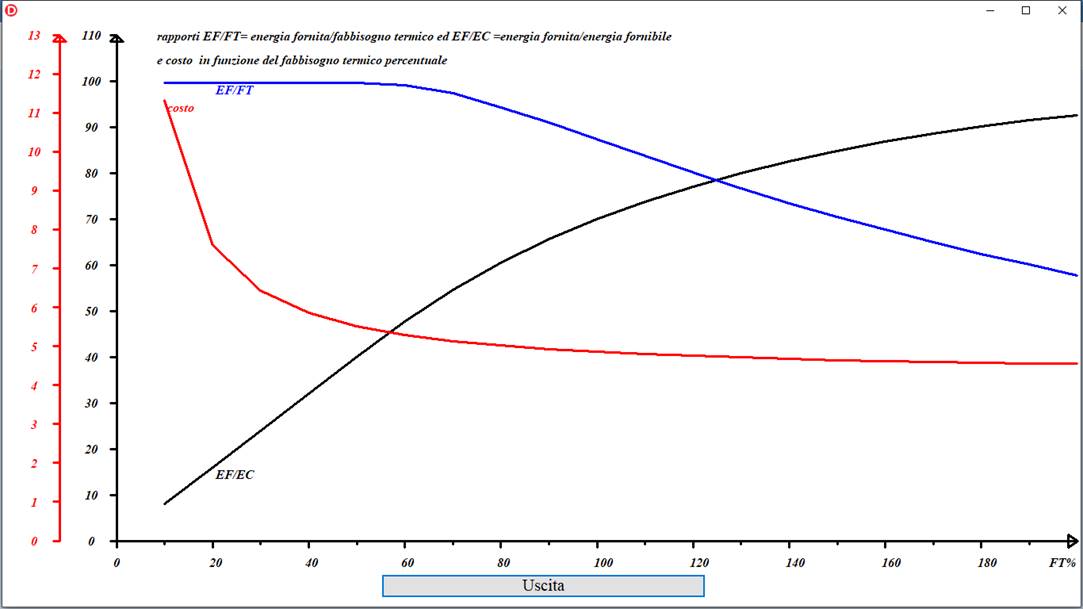

Grafico in funzione del fabbisogno termico percentuale(rapporto fra il fabbisogno termico e quello base=10 gradi giorno)

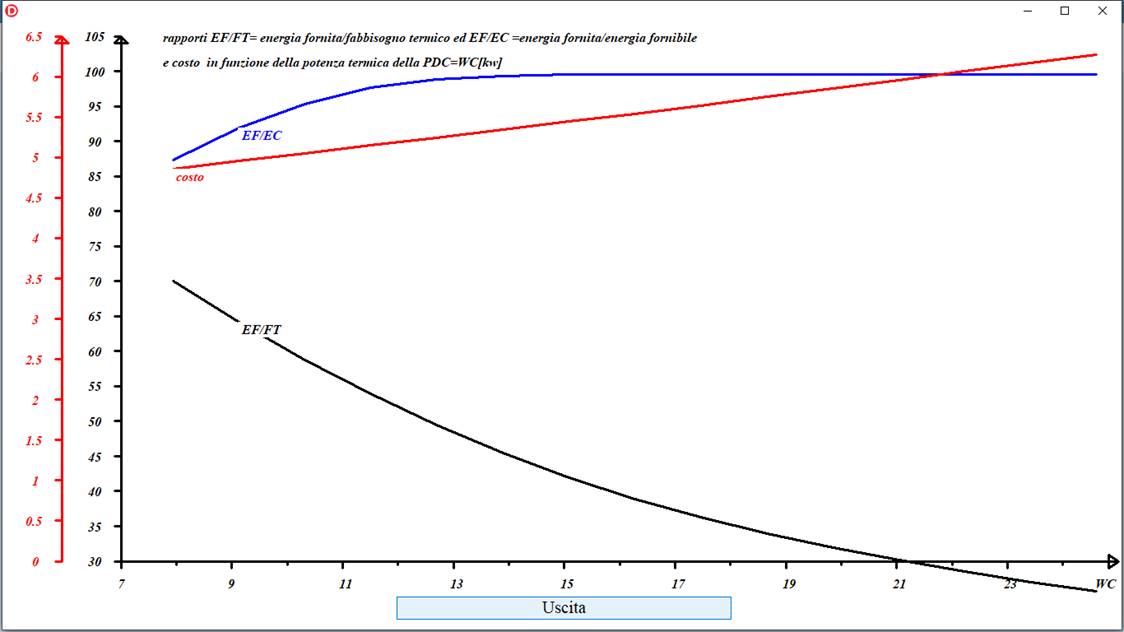

Grafico in funzione della potenza termica nominale della pompa di calore(KW)

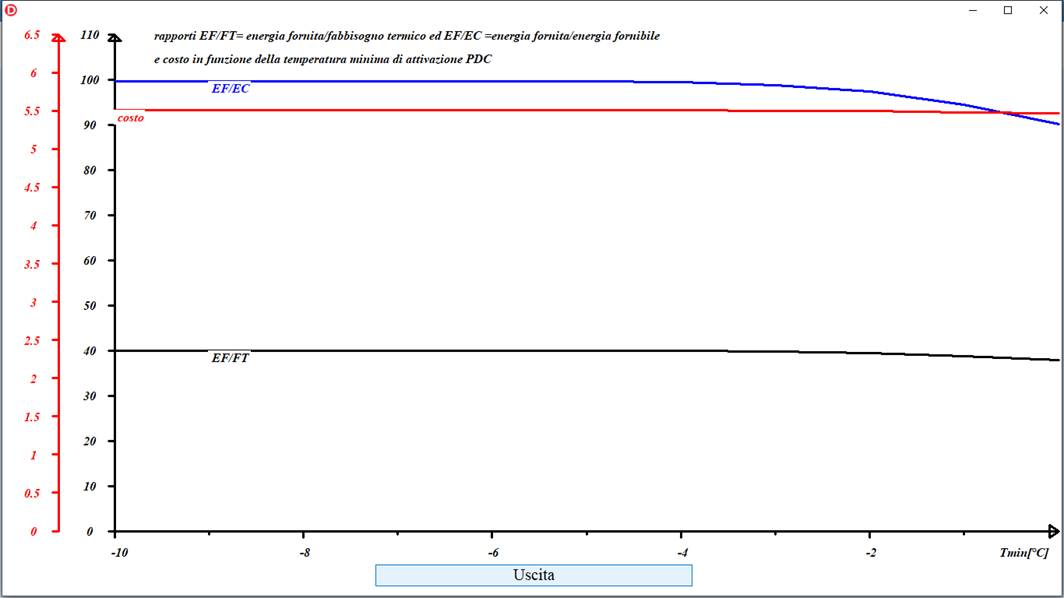

Grafico in funzione della temperatura minima di attivazione della PDC

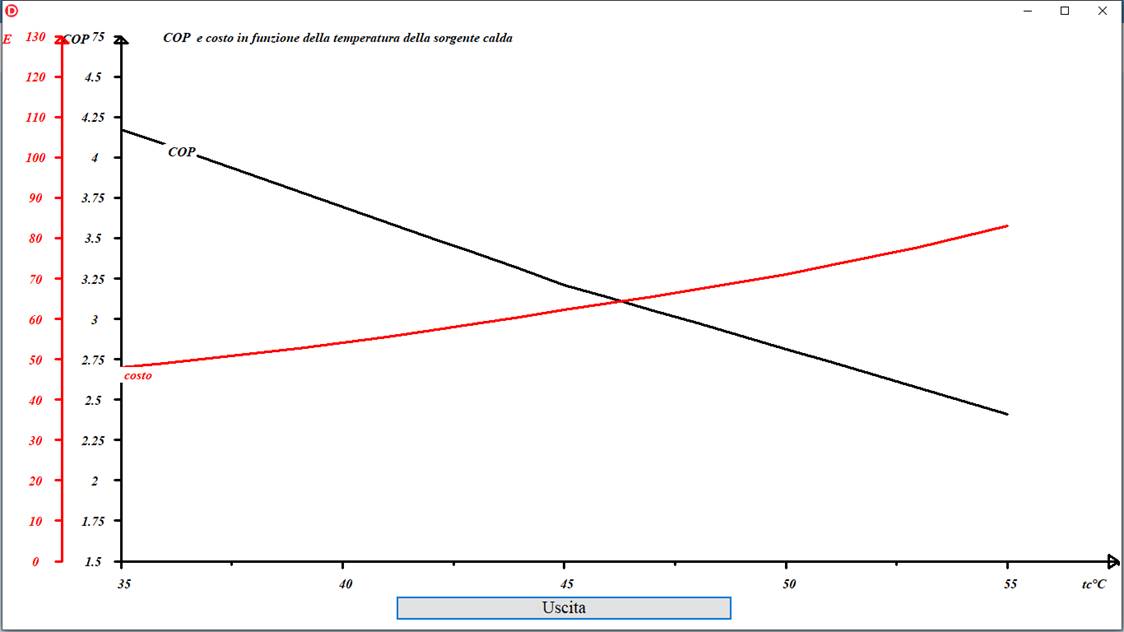

Grafico in funzione della temperatura di mandata di riscaldamento
