L’area grafica di immissione della rete



I bottoni localizzati nella parte destra della finestra grafica variano a seconda del progetto selezionato .(In questo caso antincendio).

L’intestazione in alto corrisponde allo stato di immissione attivo:

• ofsx,ofsy:coordinate dell’angolo in alto a sinistra dello schermo.
• Rami e testi inseriti
• Piano attuale di lavoro
• Comando attivo
• Modalità ORTHO ON/OFF
• Modo 1 punto/2 punti

I significati  saranno chiariti più avanti.

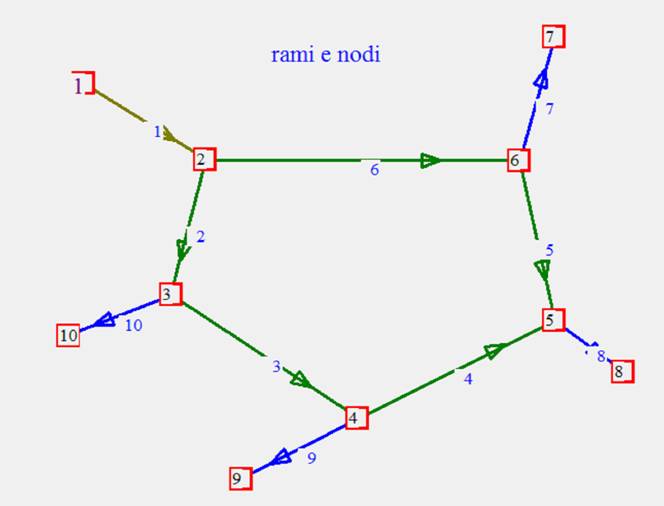

Le entità grafiche

Le entità grafiche inseribili sono:

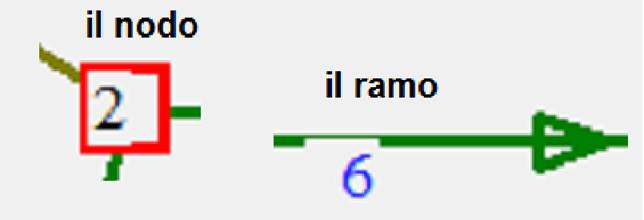

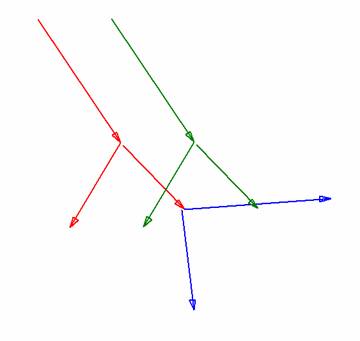

i rami: contraddistinti da un nodo iniziale e finale e orientati di conseguenza

i testi: caratterizzati da un punto di inserimento e dal testo alfanumerico. Sono generalmente riservati alla immissione della lunghezza dei rami. In tal caso il testo è un valore numerico corrispondente alla lunghezza del ramo, in metri.

i comandi: i comandi sono memorizzati come testi ed hanno le stesse caratteristiche. La differenziazione rispetto ai testi è che essi hanno una interfaccia di immissione . L’interfaccia provvede a ricevere l’input dell’utente e produrre un  testo corrispondente con gli eventuali campi separati da una virgola.

Ad esempio la seguente maschera di dialogo:

Produce il testo:

FT=2345,194,1,20.0

Dove 194=codice radiatore

Tutti i comandi che non sono associati ai bottoni vanno inseriti come testi. Comandi e testi contengono le informazioni relative alla rete . Queste informazioni possono essere  funzione della loro posizione o meno.

Le immagini: piccole immagini di estensione .bmp localizzate nella cartella IMMAGINI .Le immagini sono caratterizzate dal punto di localizzazione e dal file .Le immagini servono solo ad una maggiore comprensione del disegno ma non influenzano il calcolo.

Le aree rettangolari(solo per la tipologia antincendio):caratterizzate da due punti delimitanti l’area rettangolare  e dal colore ,rosso o verde.Le aree rettangolari servono a definire gli erogatori antincendio più favoriti o meno favoriti.

Le modalità INSERIMENTO e CANCELLAZIONE sono permesse per  tutte le entità. La modalità EDITAZIONE non è possibile per i rami, le IMMAGINI ,le aree rettangolari.


documentazione sull’ambiente grafico

Spostamento nell’area grafica

Da tastiera con i tasti



 ZOOM. ingrandimento, rimpicciolimento dello schema oppure , in modo equivalente, con i tasti:



L’area grafica fisica è legata alle dimensioni dello schermo. Le coordinate dei punti sono  riferite al piano cartesiano x,y dove l’origine degli assi è l’angolo in alto a sinistra.  L’asse x è orientato a destra e l’asse y in basso. Il piano logico ha coordinate massime per i valori di x ed y 32767. Attraverso i tasti di spostamento  il piano fisico trasla nel piano logico . Le entità sono memorizzate nel piano logico ma sono visibili solo quando l’area fisica include lo spazio logico relativo



Il ramo ha coordinate 77,42  406,272 .l’origine dello spazio fisico coincide con l’origine dello spazio logico ofsx=0 ofsy=0



Spostando l’area fisica di ofsx=272  a destra e ofsy=152 in basso una parte del ramo viene nascosta

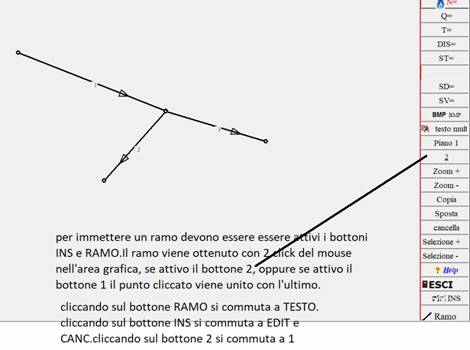

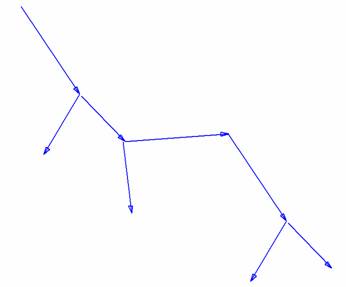

Immissione/cancellazione dei rami





Il bottone INS   commuta ad ogni click fra i 3 stati:  INS,CANC,EDIT , corrispondenti alle tre condizioni di inserimento, cancellazione, editazione , non tutti attivi per tutti i comandi

Il bottone RAMO commuta fra RAMO e TESTO



il comando RAMO ed INS attivano l’inserimento di un nuovo ramo

Il comando RAMO può essere attivato da tastiera con il tasto <F3>

Il comando INS può essere attivato da tastiera con il tasto<INS>

Il comando CANC  può essere attivato da tastiera con il tasto<CANC>

La modalità di default con cui si apre l’area grafica è <INS> <ramo> con il bottone <ramo> evidenziato in rosso.La modalità di default può essere ripristinata con il tasto <ESC>.. Cliccando sui bottoni dei comandi, in alto a destra, la modalità <RAMO> viene sostituita dal comando scelto. Identicamente cliccando i bottoni <BMP> ,<TESTO MULT> , <COPIA> <SPOSTA> <CANCELLA> la modalità ramo viene disattivata.

Il bottone     commuta la modalità di inserimento dei rami:

2:due punti per inserire un ramo

1:il ramo viene costruito unendo l’ultimo punto con il punto attuale

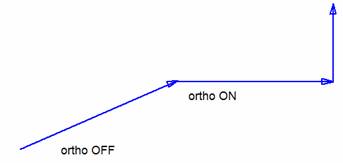

Modalità ORTHO : i rami vengono disegnati in modalità orizzontale (x2-x1>y2-y1=  o verticale (x2-x1<y2-y1). X1,y1=coordinate del punto iniziale, x2,y2=coordinate del punto finale

La modalità ON/OFF  può essere commutata con il tasto



Quando sono attivi gli stati  CANC e RAMO viene cancellato il ramo puntato dal click del mouse. Il comando RAMO non può essere abbinato al comando EDITA.





Inserimento, cancellazione , editazione testo

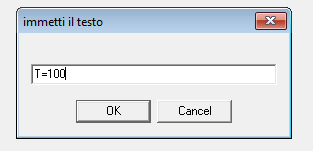

INSERIMENTO. Cliccare nel punto dove inserire il testo. Immettere il testo nella finestra. I tasti od <OK> accettano il testo

Il comando <INS><TESTO> può essere attivato da tastiera con il tasto



Per cancellare il testo attivare  il bottone TESTO ed il bottone e selezionare con il mouse il testo.

Per editare il testo attivare il bottone EDIT e TESTO e  puntare al testo. Comparirà la stessa finestra di inserimento.



N.B. il tasto ?   visualizza l’uso dei tasti spostamento e dei tasti RAMO/TESTO.Per terminare la visualizzazione premere il tasto <ESC>.

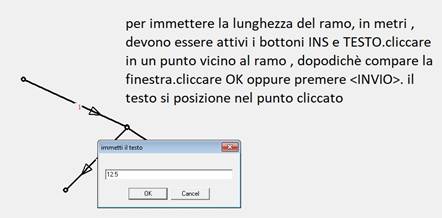

Lunghezza dei rami



Testi o comandi riferiti al ramo

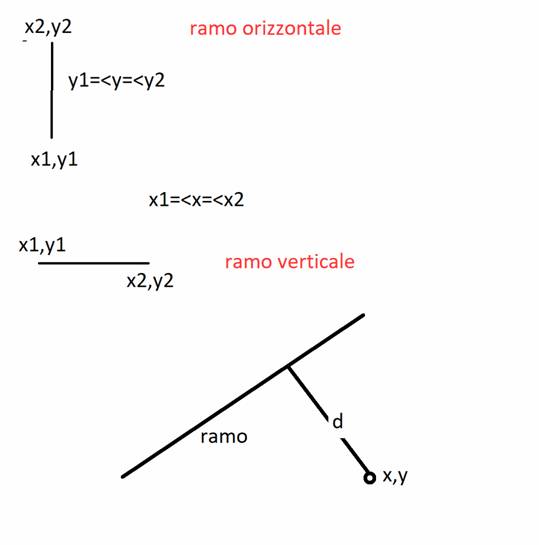

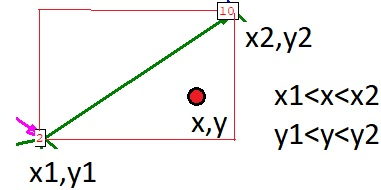

Il testo riferito al ramo deve essere inserito nel punto  x,y , definito dal click del tasto sinistro del mouse, che deve rispettare le condizioni di figura. In ogni caso il ramo di riferimento è quello che ha la minima distanza d dal punto x,y





La posizione del testo riferito al ramo (ad esempio T=) è definita dal punto in cui avviene il clic del mouse e deve rispettare le regole di figura. Il ramo puntato è quello in cui  le coordinate X,Y rispettano le regole elencate, e che ha la distanza d  minore.

I comandi delle utenze vanno riferite al nodo terminale del ramo

      FT=immissione dati radiatori(progetto)

      VER=immissione dati radiatori(verifica)

      QH=immissione dati rete generica

      SER=immissione dati rete generica(serbatoio)

      QP=immissione dati rete gas media pressione

      IDR=immissione dati idranti

      SPR=immissione dati sprinklers

      FAM=immissione dati acquedotto

      IRR=immissione dati irrigatori

      N=  potenza termica rete gas bassa pressione

      Q=  portata rete gas bassa pressione

      UC= unità carico

      FCH=immissione fancoil

      US =  unità di scarico

      QC= portata continua

      BO=  bocchette mandata

      BR=  bocchette ripresa



Il comando H va riferito al nodo iniziale del ramo


H=  quota geometrica ingresso rete

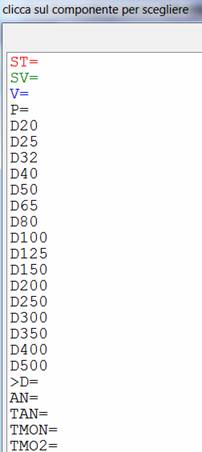

Questi comandi  vanno riferiti al  ramo



     T=   assegno codice tubazione/canale al ramo

      ST=  assegno serie tubazione/canale al ramo

      SV=  assegno serie valvole al ramo

      V=   assegno valvola  al ramo

      P=   assegno pompa al ramo

      D20  assegno codice associato  al ramo

      D25  assegno codice associato  al ramo

      D32  assegno codice associato  al ramo

      D40  assegno codice associato  al ramo

      D50  assegno codice associato  al ramo

      D65  assegno codice associato  al ramo

      D80  assegno codice associato  al ramo

      D100  assegno codice associato  al ramo

      D125  assegno codice associato  al ramo

      D150  assegno codice associato  al ramo

      D200  assegno codice associato  al ramo

      D250  assegno codice associato  al ramo

      D300  assegno codice associato  al ramo

      D350  assegno codice associato  al ramo

      D400  assegno codice associato  al ramo

      D500  assegno codice associato  al ramo

      AN oppure ANE=   assegno codice D20..D500 associato  all'anello cui appartiene il ramo

   GOM    codice letterale gomito

   CUR    codice letterale curva

    CRO    codice letterale croce

     TEE    codice letterale TEE

     SAR    codice letterale saracinesca/rubinetto

     RIT    codice letterale valvola di non ritorno

     CUL    codice letterale curva larga

    DIR     passaggio diritto

    DER     derivazione

    CAL     attraversamento caldaia

    SEP     separazione di flusso

    RES     restringimento

    ALL     allargamento

    RAD     passaggio radiatore

    SFE     valvola a sfera

   CLA     valvola a clapet

      SED     valvola a sede

      DFL

      RUB

      DISC=  assegnazione discontinuità

      DIS=   assegnazione discontinuità

      RUB    codice letterale rubinetto

      D=     codice detentore

      TAB=   tabella riferimento colonna

      PEN=   pendenza ramo

      ASP=altezza aspirazione(NPSH)





Questo comandi sono riferiti al nodo:

      >D=

      >MB=

      >B=

      >ST=    assegnazione serie tubi ai rami a valle del punto

      >SV=    assegnazione serie valvole ai rami a valle del punto

      >ZO= assegno ai rami a valle la zona=

      @



Comandi generici che non sono riferiti a rami o nodi

      TAN=  assegno codice associato D20..D500 a tutti gli anelli

      TMON= assegno codice associato D20..D500 a tutti i montanti

      TMO2= assegno codice associato D20..D500 a tutti i montanti2

      TDER= assegno codice associato D20..D500 a tutte le derivazioni

      TDEF= assegno codice associato D20..D500 ai rami in mancanza di altre assegnazioni

      TIN=  assegno codice associato D20..D500 a tutti gli ingressi

      TUBI= assegno serie tubazioni default nel progetto

      TT=   assegno codice tubazione a tutti i rami

      TDC=  assegno codice tubazione a tutte le derivazioni

      TAC=  assegno codice tubazione a tutti gli anelli

      TMC=  assegno codice tubazione a tutti i montanti

DIM=  assegno codici associati D20..D500 derivazioni/anelli/montanti

      VU=   assegno la serie valvole alle utenze

      MODO= tipologia calcolo antincendio

      DST=   codice  derivazione standard

      PST=   codice  passaggio standard

      CIR    assegnazione nei canali serie default=circolari

      RET    assegnazione nei canali serie default=rettangolari

      PAM=   perdita di pressione ammessa nel progetto tubazioni

      X=     valore numerico X

      Y=     valore numerico Y

      Z=     valore numerico Z

      W=     valore numerico W

      GAS    scelta fluido=gas

      GPL    scelta fluido=GPL

      PAL=   pressione alimentazione KPA

      BIL=   bilanciamento globale son serie detentori=

      TMA=   temperatura mandata

      DT=    salto termico

      TAM=   temperatura ambiente

      VCA=   volume acqua caldaia

      PTA=   pressione taratura valvola sicurezza

      RIE=   riempimento % tubazioni

      FRE=   coefficiente frequenza

      TTAB=  tutte le colonne tabella riferimento

      ITER=  iterazioni e passo temporale

      TIRR=  tutti gli irrigatori codice=

      TIDR=  tutti gli idranti    codice=

      TSPR=  tutti gli sprinklers codice=

      TL=    tutte le lunghezze=

      LT=    tutte le lunghezze=

      TPEN=  tutti i rami pendenza assegnata

      TING=

      FLU=

      HMAX=

      TAMB=

      PTAR=

      VU=     tutte le utenze valvola serie=

      >MC=

      TINGR=assegno ai rami ingresso il codice tubazione=

      TMON2=assegno ai rami montanti 2 il codice tubazione=

      AST=

      MST=



Grandezze variabili



E’ possibile associare i valori numerici introdotti a grandezze variabili, che possono essere 4:

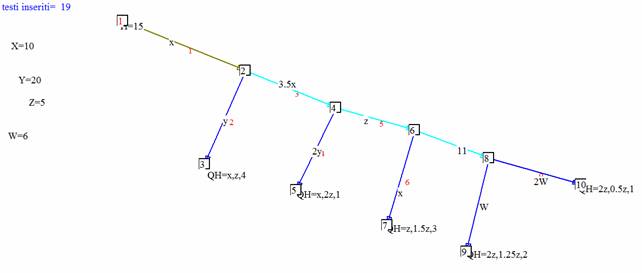

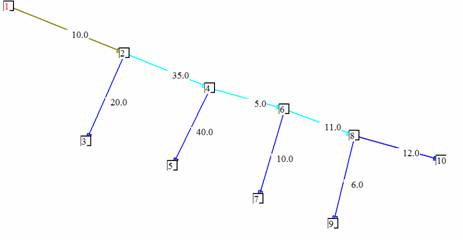

X,Y,Z,W .Consideriamo la rete di figura. Sono definite le 4 grandezze X=10, Y=20, Z=5 , W=6.

La lunghezza del ramo 1 è =x  e pertanto diventa=10

Il comando QH=x,z,4  diventa  QH=10,5,4

La lunghezza 3.5X diventa =35

Il comando  QH=2Z,1.25Z,2 diventa:  QH=10,6.25,2  etc



La figura riporta la trasformazione delle sole lunghezze

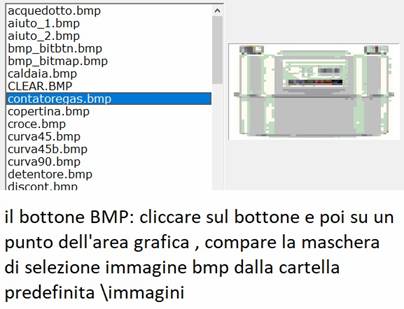

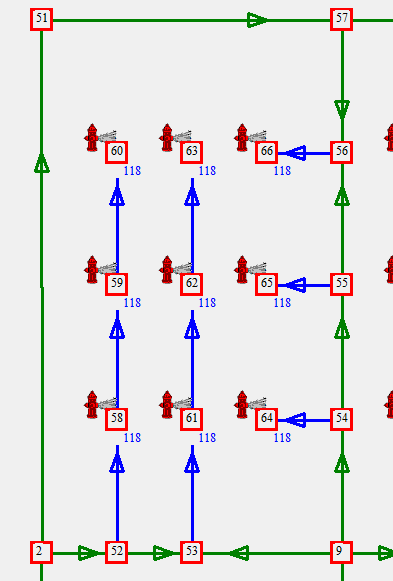

Inserimento immagine bmp

Inserisce una immagine nel punto successivamente puntato dal mouse con il click



Per cancellare l’immagine attivare  oltre il bottone BMP  il bottone e selezionare l’immagine.

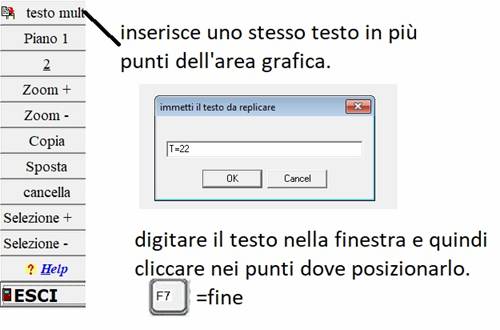

Testo multiplo







Piani di lavoro



commuta ,cliccando, fra i piani di rappresentazione dei testi(da 1 a 7):

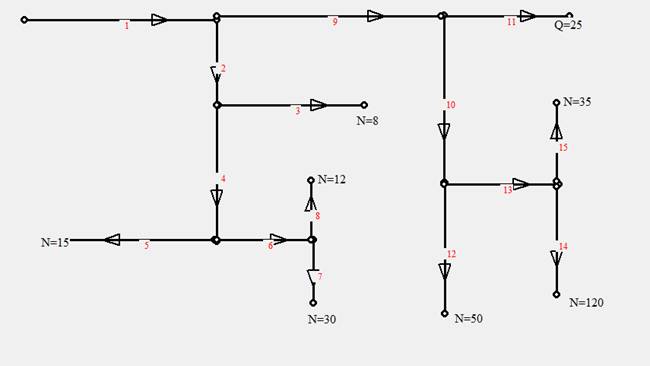

Piano=2 Le utenze

Piano=7 i segni grafici delle discontinuità

•
•   piano=1 lunghezza rami
•   piano=2 utenze
•       piano=3 comandi tubazioni
•        piano=4 discontinuità

•    piano=5 comandi generici
•         piano=6 tutti i comandi
•    piano=7 visualizzazione grafica discontinuità

Copia/sposta/cancellazione multipli

copia , spostamento, cancellazione di rami o testi(a secondo che sia attivo il bottone RAMI o TESTI. Dopo aver attivato il bottone scelto l’azione si svolge secondo la seguente sequenza(esempio di copia rami):

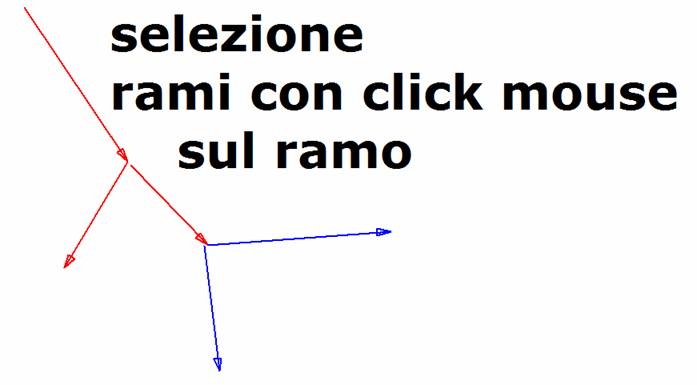

Primo Passo:Selezione (i rami selezionati diventano di colore rosso):





  Secondo passo: tasto <ESC> fine selezione

  Terzo passo   : clicca su punto iniziale dello spostamento (x1,y1)

  Quarto passo:  muovi il mouse (punto x2,y2). I rami selezionati si sposteranno provvisoriamente della quantità DX=x2-x1 e DY=y2-y1

  Quinto passo:  clicca sul secondo punto (punto x2,y2). I rami selezionati si sposteranno definitivamente della quantità DX=x2-x1 e DY=y2-y1













UTENZE



Si attivano generalmente con il primo bottone o il secondo bottone in alto a destra.Nel caso antincendio ad esempio il bottone



TUBAZIONI

seleziona per il ramo la tubazione scelta. Se il comando è attivo la scritta commuta al colore rosso e rimane tale fino a che non si seleziona un altro comando.

Si può attivare anche con il tasto

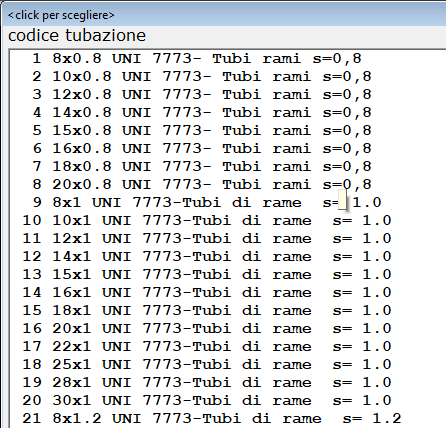

La maschera selezione tubazione

La designazione dei diametri può essere fatta anche con i testi D25,D32.. D500 posizionati vicino ai rami. La corrispondenza fra i testi e i codici tubazione può essere modificata nella maschera , accessibile dal menu principale ->AMBIENTE>diametri antincendio

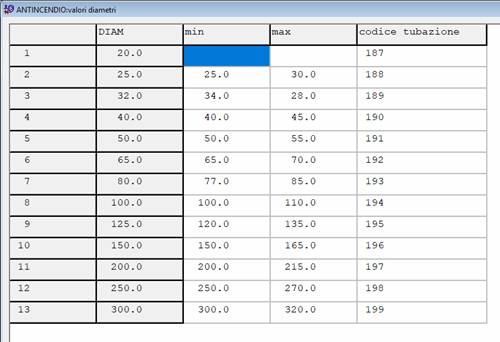

La videata di  visualizzazione/editazione delle corrispondenze fra i diametri D20..D500 e i codici delle tubazioni



DISCONTINUITA’

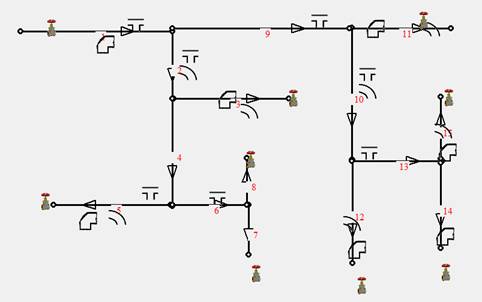

L’immissione delle discontinuità si attiva con il bottone DIS= e successivo click del mouse nel punto scelto.

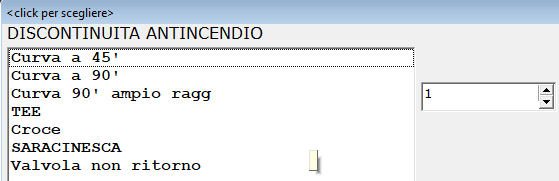

la maschera delle discontinuità nel caso del progetto ANTINCENDIO



le discontinuità possono essere immessi come testi con la seguente corrispondenza, rispetto all’elenco

• ·         CUR
• ·         GOM
• ·         CUL
• ·         TEE
• ·         CRO
• ·         SAR
• ·         RIT

Se il testo è seguito da un numero questo indica il numero di discontinuità dello stesso tipo nel ramo. Esempio CUR2 =2 curve



POMPE

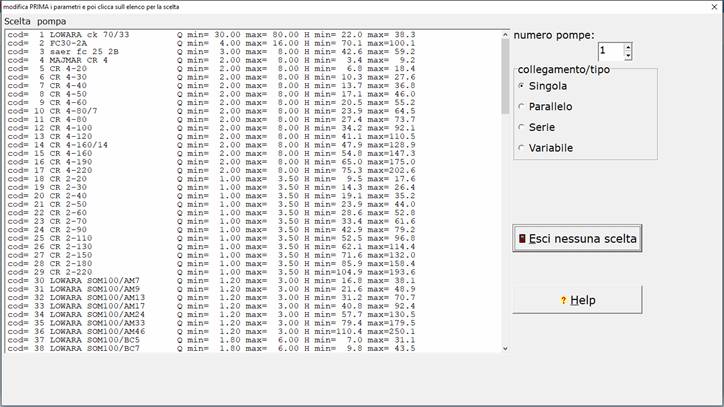

La maschera di selezione POMPE dall’archivio(attribuita al ramo puntato dal click del mouse).

Cliccare prima sul comando e poi sul ramo

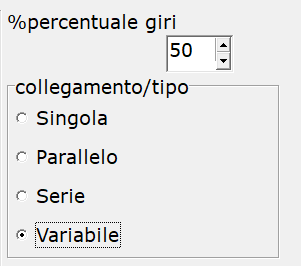

Si seleziona PRIMA il tipo di collegamento  parallelo/serie oppure variabile ed il numero di pompe(sempre 1 nella modalità variabile)  e poi la pompa. Nella modalità variabile  la curva caratteristica della pompa viene modificata variando il numero di giri in modo che essa passi per il punto nominale del circuito.

Il comando può essere sostituito in modo equivalente  immettendo nel punto il testo:

P=1     dove 1(esempio) =codice pompa

Oppure:

P=1,S2     2 pompe collegate in serie aventi codice 1

P=1,P2     2 pompe collegate in parallelo aventi codice 1

P=1,50V    pompa a giri variabili.In questo caso al 50% del numero di giri

SERIE TUBAZIONI

assegna al ramo la serie di tubazioni, per il progetto del diametro della tubazione,   scelta dall’elenco dell’archivio. Pertanto il diametro del ramo verrà scelto in base alle serie specificata e non in base alla serie di default per la rete. Il comando può essere immesso anche come testo :  ST=N   dove N=serie

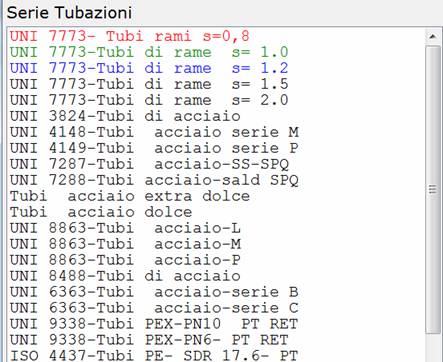

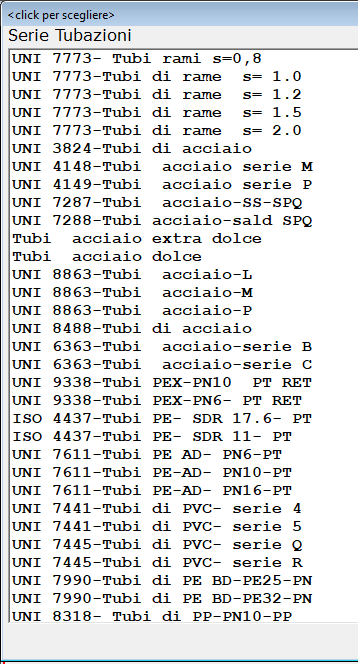

L’elenco delle serie delle  tubazioni



Quote dei nodi

Le quote (in metri dei nodi) vanno inserite ,in corrispondenza del nodo, antecedendo al valore numerico il carattere @

Ex:

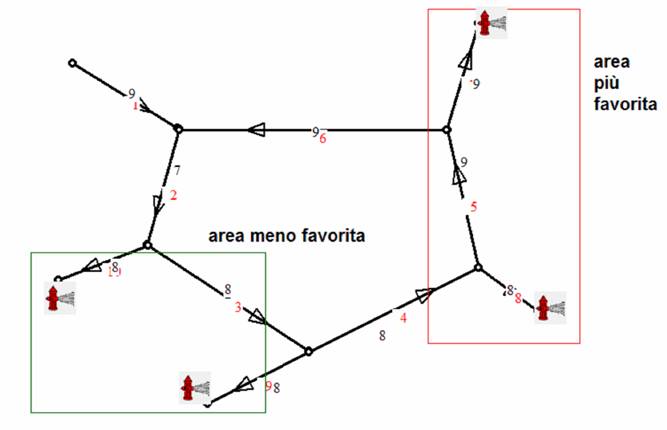

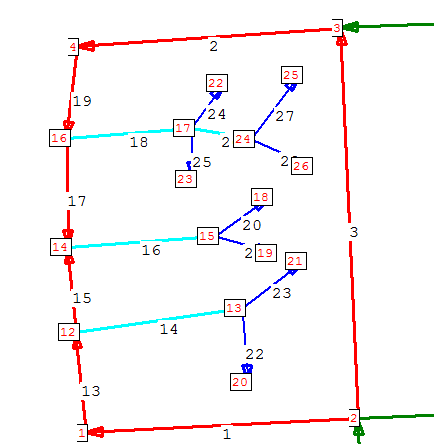

Selezione aree più favorita/meno favorita(tipologia antincendio)

Con bottoni e si selezionano le aree rettangolari che individuano le utenze fissate dall’utente più favorita(rosso) e meno favorita(verde). Cliccare nel punto in alto a sinistra e in basso a destra del rettangolo. Se invece è attivo il bottone   ed uno dei bottoni precedenti, cliccando in punto interno all’area la zona rettangolare viene cancellata. Le utenze che ricadono all’interno delle zone sono quelle che il software indicherà come più favorite/meno favorite indipendentemente da ogni altra assegnazione fatta per esse. Esse si aggiungeranno ad altre assegnazioni fatte per le utenze esterne alle aree. Il calcolo può quindi procedere per i seguenti casi:

• 1.     utenze attive
• 2.     utenze più favorite
• 3.     utenze meno favorite





Menu popup attivato con il tasto destro del mouse



·Entità inserite con le coordinate





Sintesi del tabulato  prodotto nel primo caso



Tutti i testi

In questa maschera è possibile modificare/cancellare i testi introdotti. La modifica è possibile solo sulla colonna  testo della griglia,cliccando sulla cella interessata alla modifica. Una volta effettuate le modifiche queste vengono attivate con il bottone:esegui modifiche ai testi. E’possibile anche cercare tutti i testi appartenenti al ramo digitato nella casella oppure cercare il testo digitato nella stessa casella

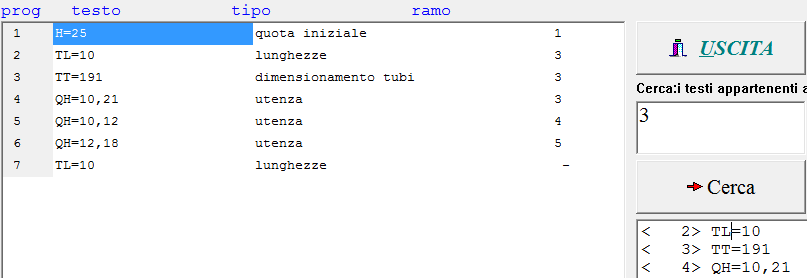

CERCA. Esempio cerca i testi appartenenti al ramo 3

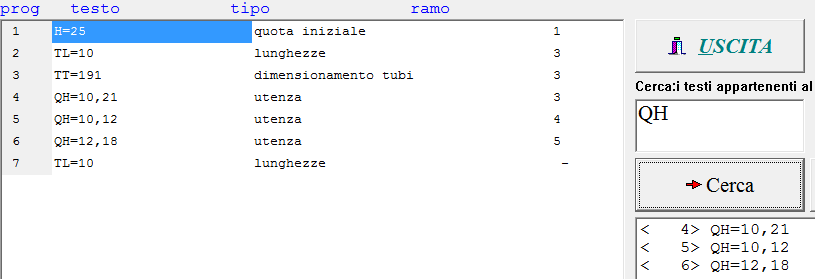

CERCA. Cerca il testo digitato





·Importa file dxf



Il fattore moltiplicativo:moltiplica i valori numerici delle coordinate dei rami.

lettura file dxf=C:\retiuno_delphi7xe\esempi\reteidranti.dxf

rami

linea[ 383] x1=  91.000 y1=  42.892 x2=  93.000 y2=  42.892 L=  2.000

linea[ 384] x1=  91.000 y1=  32.892 x2=  93.000 y2=  32.892 L=  2.000

…

testi

testo[ 107] x1=   5.587 y1=   7.172 testo=5,0

testo[ 108] x1=   9.347 y1=  15.525 testo=18,5

…

TROVATE LINEE TESTO:3460

TESTI        :  34

RAMI LETTI   :  34

minimo x=     0.000 massimo x=   114.000

minimo y=     0.000 massimo y=    71.720

! Ho trovato e corretto  34 lunghezze con la virgola anziché il punto decimale

il video del PC occupa in orizzontale =  12.0 volte il disegno dxf

il video del PC occupa in verticale   =  10.7 volte il disegno dxf



Inserisci file rete(l’attuale versione di RETIUNO )

Inserisci file cad(il formato della versione precedente di RETIUNO)

Stampa:stampa la videata corrente

·Vai alla videata dei dati generali



ALTRI COMANDI

Cliccando sul bottone in basso ll’area del testo :

Compare :

A questo punto si attivano i comandi non presenti sulla parte destra dell’area grafica. Ciccando in un punto dell’area grafica compare un elenco di comandi, che varia a seconda del progetto:



Cliccando si seleziona il comando e , a seconda del tipo, si instaura o meno una finestra di dialogo che produce l’immissione dei parametri associati al comando.

Ad esempio cliccando su ST=  si apre la finestra



E cliccando sul primo elemento viene prodotto il comando ST=1 in corrispondenza del punto dell’area grafica su cui si è premuto il tasto del mouse. Pertanto al ramo puntato viene associato il comando prodotto .

L’ambiente grafico di visualizzazione della rete introdotta con i dati di input/output

In questo ambiente è possibile visualizzare in forma grafica i dati di un progetto in memoria già eseguito , mentre non è possibile modificare i dati .

Mancano i bottoni laterali .

La videata dell’ambiente grafico di visualizzazione della rete

Le funzionalità dei tasti

G=geometria. Numerazione rami e nodi

Q= portate .Nel caso di rete a zone segue il numero di zona. Nel caso di rete antincendio relativamente al caso di calcolo:più favoriti,meno favoriti  segue il tasto =<+> oppure <->

H= perdite di carico .Nel caso di rete a zone segue il numero di zona. Nel caso di rete antincendio relativamente al caso di calcolo:più favoriti,meno favoriti  segue il tasto =<+> oppure <->

V= velocità .Nel caso di rete a zone segue il numero di zona. Nel caso di rete antincendio relativamente al caso di calcolo:più favoriti,meno favoriti  segue il tasto =<+> oppure <->

D= diametri

L=lunghezze

K=pressioni ai nodi

U=utenze

I=quote delle utenze

S=discontinuità

J=pendenze collettori,nel caso di rete di scarico

X=valvole

W=detentori

+=ingrandisci

-=rimpicciolisci

R =ramo .Segue una finestra di dialogo in cui immettere il numero del ramo. Il ramo digitato viene evidenziato in giallo

M=maglia(o anello chiuso). Compare una finestra di dialogo in cui immettere il numero dela maglia. I rami della maglia sono colorati in rosso

N=nodo. Segue una finestra di dialogo in cui immettere il numero del nodo . Il nodo digitato viene evidenziato in giallo



Posizionando il mouse vicino ad un testo e cliccando sul testo  si attiva la spiegazione del testo

Doppio click con il tasto sx del mouse sul ramo, oppure click con il tasto dx del mouse.:proprietà del ramo.

ESEMPIO

ramo:  4 Q[mc/h]=  0.147 Q[l/min]=  2.5 L=  8.0

nodo iniziale=  3 finale=  5

tubazione codice: 23 tubo=12x1.2

UNI 7773-Tubi di rame  s= 1.2  serie tubi default

detentore codice:  8 modello=CAZZANIGA ART 188 3/8"posizione=  3.9

discontinuità

progr....codice....des............    Num

    1           19   curva larga a 90°    1

    2           14   RADIATORE            1

testi associati al ramo

8

DIS=19, 1

DIS=14, 1

---------------------------------------

Velocita [m/s]:  0.6

---Perdite in Pascal---

Totali      :   8017 Distribuite:   4429 Concentrate :   2215

 Valvole    :  0.000 Detentore   :   1373 fancoil    :  0.000

radiatore codice=  4 modello=ORlGINAL3colonne elementi=  4

---------------------------------------------------------------------------------------------------------------------



A seconda del progetto le lettere e le funzionalità associate variano.

I tasti spostamento hanno la stessa funzionalità dell'area grafica di immissione dello schema.

Numerazione nodi e rami



rappresentazione grafica utenze e relative portate ( in L/min)
