Discontinuità(acqua)

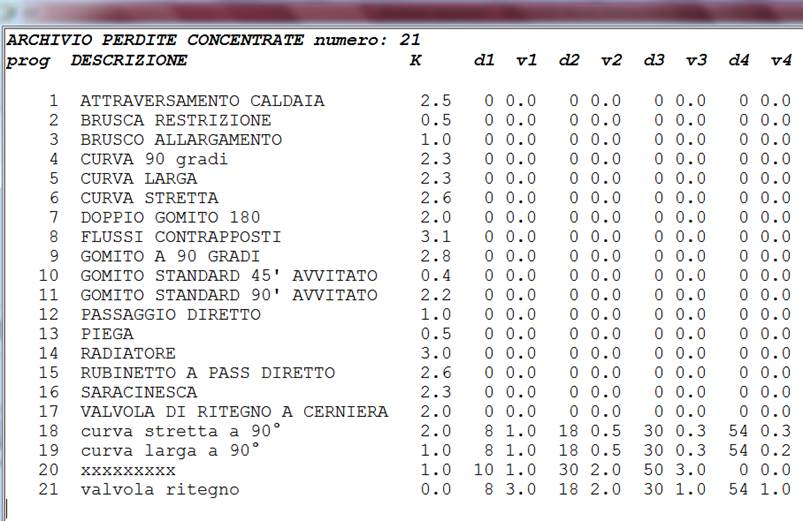

L’ archivio discontinuità.
La caduta di pressione ΔP [Pa] nella discontinuità è espressa con l’equazione:
ΔP= K ρ V2/2
dove :
ρ=massa volumica fluido [kg/m3] e V=velocità in m/s
Il valore di K può essere fisso oppure funzione del diametro . In quest’ultimo caso possono essere specificate fino a 4 coppie che abbinano il valore di K (da v1 a v4) al valore del diametro corrispondente (da d1 a d4). Il software quindi assumerà il valore di K corrispondente al diametro specificato.

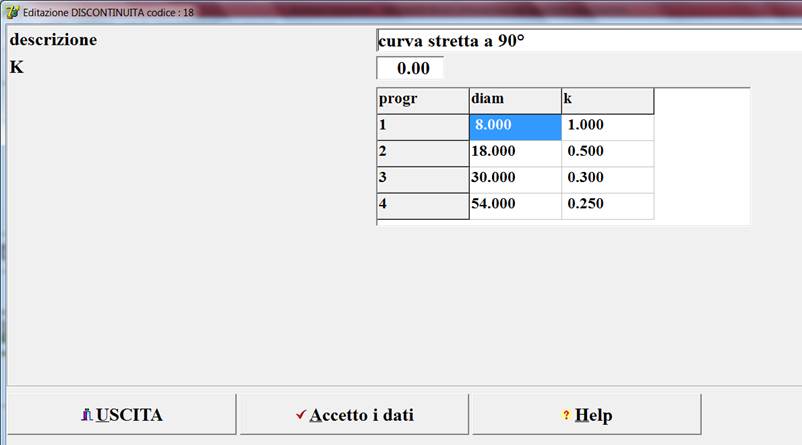

Maschera
immissione dati
Il primo valore di K nella griglia corrisponde al campo fra 8 e 18 mm.
Il secondo fra 18 e 30 , il terzo fra 30 e 54 , il quarto oltre 54 mm . Se il diametro è minore del valore minimo o maggiore del massimo vengono considerati i valori estremi.
