Le reti antincendio

Immissione dati

Il calcolo con idranti si seleziona da menu file->nuovo

Compare la videata dei dati generali:

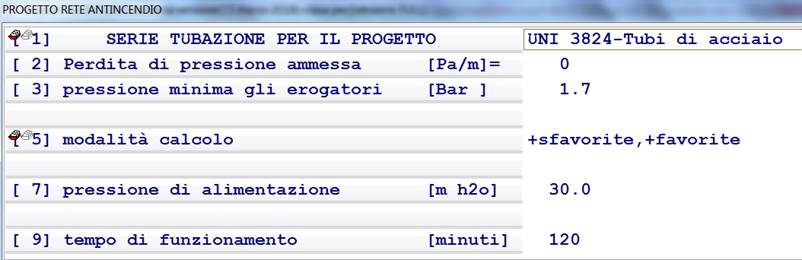

La maschera dati generali



1° riga: Cliccando con il mouse sulla prima riga si seleziona la serie di tubi per il calcolo di progetto dei rami

2° riga: Perdita di pressione  ammessa nel calcolo di progetto delle tubazioni  (in Pascal/metro)

5° riga: modalità di calcolo(cliccando si commuta):

1.   utenze più sfavorite

2.   utenze più favorite

3.   tutte le utenze attive

4.   +sfavorite,+favorite

7° riga: pressione minima richiesta all'erogatore

8° riga: tempo di erogazione(per il calcolo del volume di acqua di riserva)

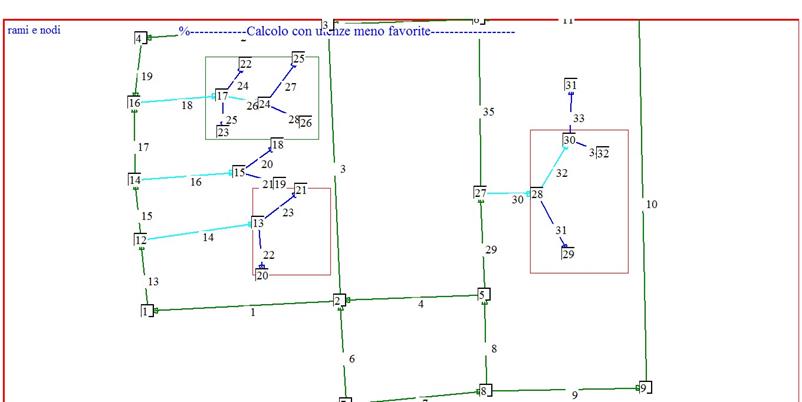

Ambiente grafico di immissione dei dati e della geometria della rete

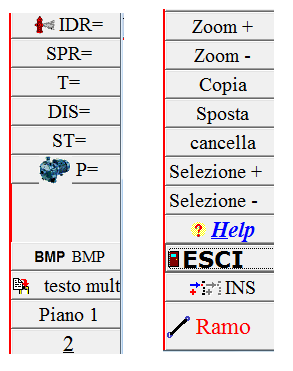

I bottoni generali  a disposizione sono stati già illustrati.

Idranti e sprinkler condividono lo stesso archivio perché hanno le stesse equazioni descrittive, per cui indifferentemente è possibile specificare nell’ambiente grafico  SPR=5  oppure IDR=5

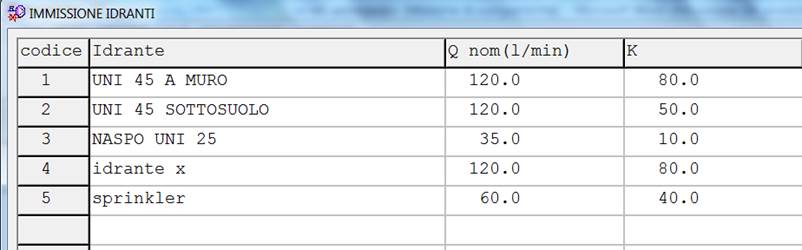

L’archivio idranti/sprinklers

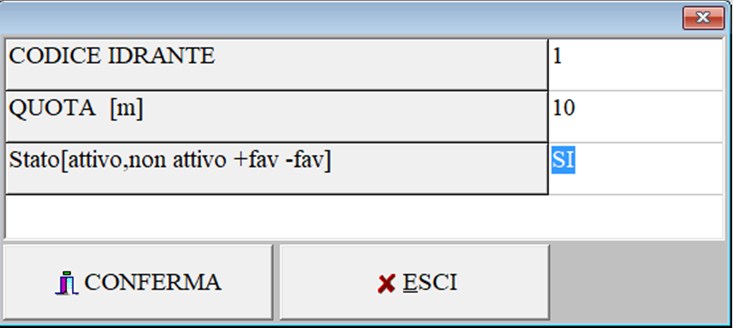

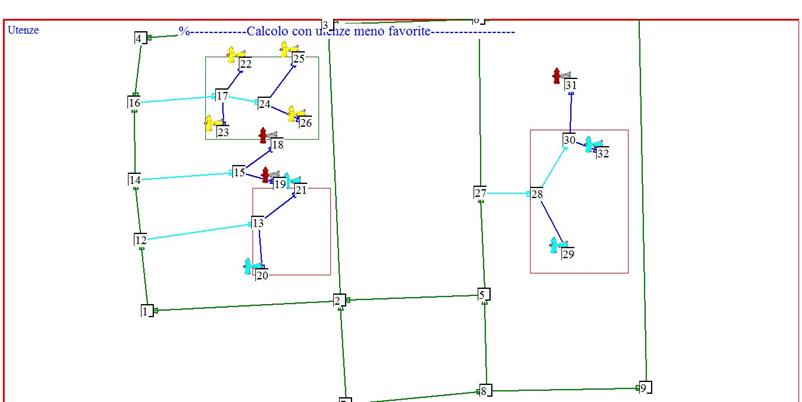

Attivando il bottoneImage e cliccando in un punto dell’area grafica compare la maschera per l’immissione dei dati  dell’idrante. Cliccando sulla prima riga compare la lista degli idranti in archivio. Cliccando su STATO commuta fra attivo/non attivo/più favorito/meno favorito. Il comando può essere sostituito in modo equivalente  immettendo nel punto il testo:

IDR=1,5,S      dove 1=codice idrante , 5= quota , il carattere S/N/+/-  lo stato

S=attivo, N=non attivo, +=attivo ma preso in considerazione nel calcolo Tutte le utenze o calcolo più favoriti, , -=attivo ma preso in considerazione nel calcolo Tutte le utenze o calcolo meno favoriti,





Gli altri comandi inseribili come testi sono:

H=x   pressione in metri di colonna d’acqua nel nodo di alimentazione iniziale

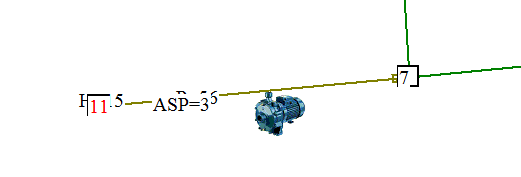

Esempio del comando H=X

ASP=x

Altezza ramo aspirazione (per il calcolo del NPSH)

Esempio ASP=X



Tabulato di calcolo 03/04/2019 17:46:52 utente:

Esame comandi TSPR TIDR TIRR utenze antincendio/irrigatori

<TIDR=1>       TIDR=1 TIDR/TSPR/TIRR

------------------------------------------------------------------------

Esame utenze dei comandi grafici

utenze totali trovate= 11

riepilogo utenze di calcolo con le portate e  rami e nodi associati

utenza..ramo....nodo......Q......H      stato

..........................L/min..m H2O

   1      20      18    120.000   0.00    attiva

   2      21      19    120.000   0.00    attiva

   3      22      20    120.000   0.00    attiva

   4      23      21    120.000   0.00    attiva

   5      24      22    120.000   0.00    attiva

   6      25      23    120.000   0.00    attiva

   7      27      25    120.000   0.00    attiva

   8      28      26    120.000   0.00    attiva

   9      31      29    120.000   0.00    attiva

  10      33      31    120.000   0.00    attiva

  11      34      32    120.000   0.00    attiva

utenze attive trovate=  0

------------------------------------------------------------------------

Grandezze geometria rete

ingressi

ingressi=  1

nodo iniziale= 11 nodo finale ingresso rete=  7

 rami 12

 nodi 11

esame della rete

derivazioni= 11 aperte= 11 chiuse=  0

Montanti 1   =  4

punti tripli = 16

Maglie       =  4

Subreti      =  1

Montanti 2   =  4

utenze  trovate= 11

portata nominale rete con le utenze tutte attive=1320.000 L/min

------------------------------------------------------------------------

percorsi trovati=  26

controllo percorsi idraulici..

   completa analisi testi cad..

Analisi testi generali input grafico

<TL=11>        tutti rami L=    11.000

<TDER=D32>     tutte le derivazioni tubazione=32

<TAN=D65>      tutti gli anelli tubazione=65

<TIN=D100>     tutti gli ingressi tubazione=100

<TMON=D50>     tutti i montanti tubazione=50

<MODO=4>       modalità calcolo=tutti i casi

Analisi testi specifici input grafico

<CUR>          CUR->Curva a 45' NUM=  1 COD=  1  RAMO= 10

<TEE>          TEE->TEE NUM=  1 COD=  4  RAMO=  3

<GOM>          GOM->Curva a 90' NUM=  1 COD=  2  RAMO=  4

<CRO>          CRO->Croce NUM=  1 COD=  5  RAMO=  1

<H=15>         pressione iniziale ingresso   1= 15.0 mH2O

<P=56>         POMPA ord:1 cod: 56 RAMO= 12

assegnazione  utenze ai percorsi..

esame utenze ripetute..

Analisi zone

Esame più/meno favoriti..

Esame erogatori compresi nelle aree rettangolari

nodo=  20 +favorito

nodo=  21 +favorito

nodo=  29 +favorito

nodo=  32 +favorito

nodo=  22 -favorito

nodo=  23 -favorito

nodo=  25 -favorito

nodo=  26 -favorito

------------------------------------------------------------------------

------------------------------------------------------------------------

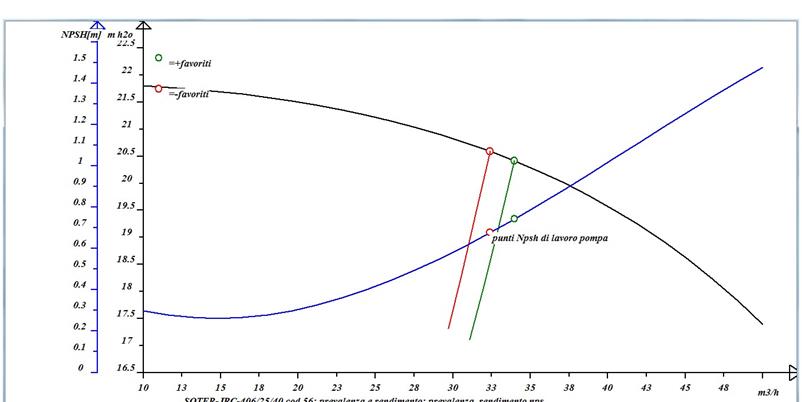

ESAME DATI pompa progressivo=1 codice=56

UB85

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H[m]=+21.740000+0.027434Q-0.002438Q^2+0.000038Q^3-0.000001Q^4

punto di lavoro nominale

portata   :  0.000 mc/h   0.000 L/m

prevalenza: 21.802 mH2O

Pompa  Q min: 10.000 Q max: 50.000 mc/h

Pompa  Q min: 166.67 Q max: 833.33 L/min

H min: 17.391 H max: 21.802 m H2O

 q nominale<qmin

Le portate non rientrano nel range della pompa!

------------------------------------------------------------------------

Dati generali

DATA:Mercoledi  03/04/2019  Ore:17:46:52

antincendio

TITOLO PROGETTO:

nome file:Z:\temp\esempi\esempio_piu_meno_favoriti.rete

data e dimensione file=25/03/2019 14:30:12 dimensione=   1672 bytes

Pompa: 1 cod= 56 SOTER-JRC-406/25/40       Ramo: 12 giri=100%

Serie tubi di default nel progetto:UNI 3824-Tubi di acciaio

perdita di carico unitaria ammessa=    0.00 Pa

pompa:  1 cod= 56 ramo: 12

pressione alimentazione[m H2O]: 15.000

pressione minima agli erogatori antincendio[m H2O]:  1.700

modalità calcolo antincendio =tutti i casi

tempo di funzionamento[min]=   1

DISCONTINUITA SELEZIONATE:

PROG..RAMO..COD...NUM...Diam..Leq...Descrizione

                        mm    m

   1     1     5     1   68.9  3.60   Croce

   2     3     4     1   68.9  3.60   TEE

   3     4     2     1   68.9  1.80   Curva a 90

   4    10     1     1   68.9  0.90   Curva a 45

------------Calcolo con utenze più favorite-------------------

Percorsi idraulici trovati= 26

Assegno e controllo quote geometriche..

TUTTI I PERCORSI IDRAULICI HANNO PREVALENZA MAGGIORE/UGUALE A QUELLA MINIMA

Soluzione della rete con metodo iterativo di Cross

iterazione=    1      errore medio=11.960 percorsi ok=   0

iterazione=    2      errore medio= 8.164 percorsi ok=   0

iterazione=    3      errore medio= 6.048 percorsi ok=   0

iterazione=    4      errore medio= 4.644 percorsi ok=   0

iterazione=    5      errore medio= 3.646 percorsi ok=   0

iterazione=    6      errore medio= 2.908 percorsi ok=   0

iterazione=    7      errore medio= 2.347 percorsi ok=   1

iterazione=    8      errore medio= 1.988 percorsi ok=   1

iterazione=    9      errore medio= 1.694 percorsi ok=   2

iterazione=   10      errore medio= 1.449 percorsi ok=   2

iterazione=   11      errore medio= 1.244 percorsi ok=   2

iterazione=   12      errore medio= 1.070 percorsi ok=   3

iterazione=   13      errore medio= 0.922 percorsi ok=   4

iterazione=   14      errore medio= 0.796 percorsi ok=   4

iterazione=   15      errore medio= 0.688 percorsi ok=   4

iterazione=   16      errore medio= 0.595 percorsi ok=   4

iterazione=   17      errore medio= 0.516 percorsi ok=   4

iterazione=   18      errore medio= 0.447 percorsi ok=   6

iterazione=   19      errore medio= 0.388 percorsi ok=   7

iterazione=   20      errore medio= 0.336 percorsi ok=   8

iterazione=   21      errore medio= 0.292 percorsi ok=   8

iterazione=   22      errore medio= 0.254 percorsi ok=  10

iterazione=   23      errore medio= 0.220 percorsi ok=  11

iterazione=   24      errore medio= 0.191 percorsi ok=  12

Percorsi idraulici chiusi=  4 aperti= 22 totali= 26 attivi  12 non attivi=  14

Iterazioni del calcolo iterativo= 24 scostamento medio=0.191

Verifica congruenza risultati

Verifica  della rete idraulica..

I percorsi idraulici sono verificati quando la differenza fra i valori

delle colonne :Pstatica e Perdite è minore di= 150 Pa

delta=incremento finale delle portate nel calcolo iterativo

Pstatica=differenza fra la quota geometrica iniziale e finale sommata

con la prevalenza della/e pompa/e

Perdite:perdite di carico del percorso idraulico

percorso..tipo......Pstatica..Perdite...P idrante.Hp........residuo...stato

                     Pa        Pa        Pa        Pa        Pa

   5      aperto    147150    34451  313005.1  200276   -30.7    OK

   6      aperto    147150    34375  313005.1  200276    46.1    OK

   7      aperto    147150    34452  313004.4  200276   -30.5    OK

   8      aperto    147150    34375  313004.4  200276    46.1    OK

  17      aperto    147150    32882  314461.3  200275    82.2    OK

  18      aperto    147150    32996  314461.3  200275   -32.5    OK

  21      aperto    147150    35404  311938.6  200275    82.3    OK

  22      aperto    147150    35518  311938.6  200275   -32.4    OK

  23      chiuso         0      -76     0.0         0    76.0    OK

  24      chiuso         0       70     0.0         0   -70.3    OK

  25      chiuso         0     -117     0.0         0   116.8    OK

  26      chiuso         0      131     0.0         0  -131.0    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Pressioni ai nodi

Nodo    Quota...P.......P.......

        m       m H2O   bar

    1    0.000     34.79    3.41

    2    0.000     34.96    3.43

    3    0.000     34.88    3.42

    4    0.000     34.83    3.41

    5    0.000     34.96    3.43

    6    0.000     34.88    3.42

    7    0.000     35.29    3.46

    8    0.000     35.05    3.43

    9    0.000     35.01    3.43

   10    0.000     34.96    3.43

   11    0.000     15.00    1.47

   12    0.000     34.69    3.40

   13    0.000     33.71    3.30

   14    0.000     34.74    3.40

   15    0.000      0.00    0.00

   16    0.000     34.78    3.41

   17    0.000      0.00    0.00

   18    0.000      0.00    0.00

   19    0.000      0.00    0.00

   20    0.000     31.91    3.13

   21    0.000     31.91    3.13

   22    0.000      0.00    0.00

   23    0.000      0.00    0.00

   24    0.000      0.00    0.00

   25    0.000      0.00    0.00

   26    0.000      0.00    0.00

   27    0.000     34.84    3.41

   28    0.000     33.86    3.32

   29    0.000     32.05    3.14

   30    0.000     33.59    3.29

   31    0.000      0.00    0.00

   32    0.000     31.79    3.11

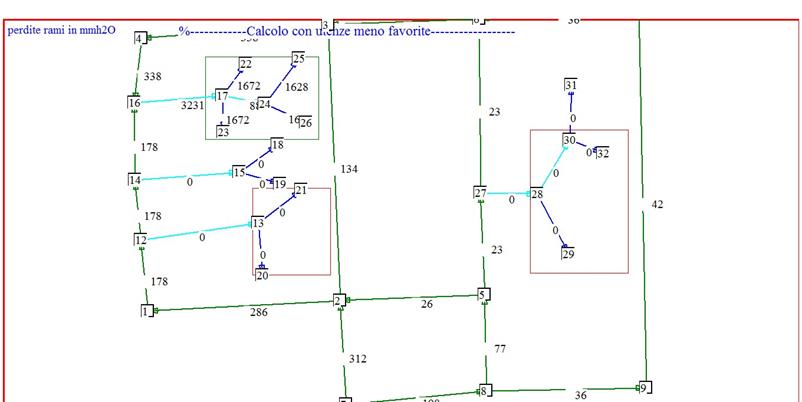

Perdite di carico rami

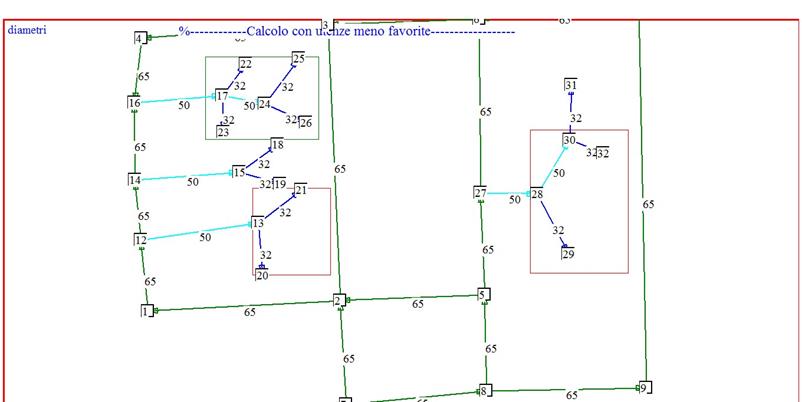

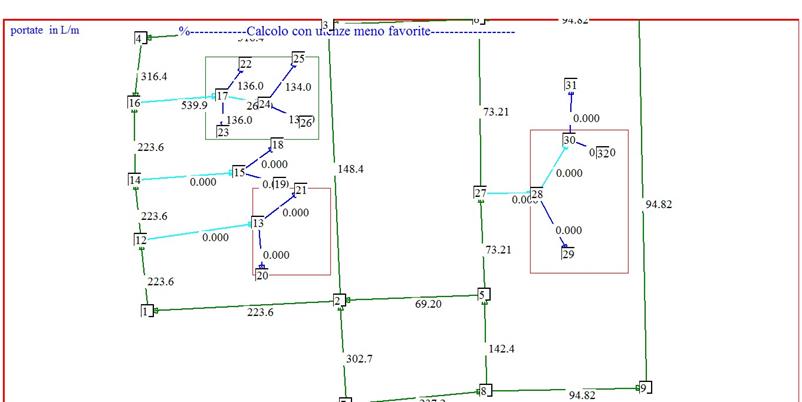

ramo  Q      tubazione      L      Leq    Ptot   vel

      L/m                   m             mH2O  m/s

  1      171   65             11.0    3.6  0.175    0.8

  2      112   65             11.0    0.0  0.049    0.5

  3      113   65             11.0    3.6  0.080    0.5

  4       24   65             11.0    1.8  0.004    0.1

  5        1   65             11.0    0.0  0.000    0.0

  6      308   65             11.0    0.0  0.321    1.4

  7      258   65             11.0    0.0  0.232    1.2

  8      151   65             11.0    0.0  0.086    0.7

  9      107   65             11.0    0.0  0.046    0.5

 10      107   65             11.0    0.9  0.052    0.5

 11      107   65             11.0    0.0  0.046    0.5

 12      566   100            11.0    0.0  0.126    1.1

 13      171   65             11.0    0.0  0.109    0.8

 14      283   50             11.0    0.0  0.978    2.1

 15      112   65             11.0    0.0  0.049    0.5

 16        0   50             11.0    0.0  0.000

 17      112   65             11.0    0.0  0.049    0.5

 18        0   50             11.0    0.0  0.000

 19      112   65             11.0    0.0  0.049    0.5

 20        0   32             11.0    0.0  0.000

 21        0   32             11.0    0.0  0.000

 22      142   32             11.0    0.0  1.801    2.3

 23      142   32             11.0    0.0  1.801    2.3

 24        0   32             11.0    0.0  0.000

 25        0   32             11.0    0.0  0.000

 26        0   50             11.0    0.0  0.000

 27        0   32             11.0    0.0  0.000

 28        0   32             11.0    0.0  0.000

 29      175   65             11.0    0.0  0.113    0.8

 30      283   50             11.0    0.0  0.979    2.1

 31      142   32             11.0    0.0  1.809    2.3

 32      141   50             11.0    0.0  0.271    1.1

 33        0   32             11.0    0.0  0.000

 34      141   32             11.0    0.0  1.796    2.3

 35      108   65             11.0    0.0  0.046    0.5

Q=portata in L/min

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalità[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[m H2O]

vel=velocità [m/s]

Formule perdite di carico

Q=litri/minuto  DP=m H2O

L=metri

Calcolo perdite di carico

la costante   K

Plastica 1207,1

Inox      861,5

acciaio   647,8

 ghisa    570,1

la formula è:DP= K L Q^1.85/D^4.87

Pressioni e portate alle utenze

Ute...Nodo..Q......Q......H geom....P......P......ver..tipo.....

              L/m    mc/h   m        bar    mH2O

   3   20    141.5  8.492   0.0      3.130 31.907 SI   più  fav

   4   21    141.5  8.492   0.0      3.130 31.907 SI   più  fav

   9   29    141.9  8.512   0.0      3.145 32.055 SI   più  fav

  11   32    141.3  8.477   0.0      3.119 31.798 SI   più  fav

Idranti non verificati:  0 pressione minima= 1.700 bar

calcolo con utenze più favorite  portata totale[L/m]=   566.2

ESAME DATI pompa progressivo=1 codice=56

UB85

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H[m]=+21.740000+0.027434Q-0.002438Q^2+0.000038Q^3-0.000001Q^4

punto di lavoro reale

portata: 33.974 mc/h  566.23 L/m

prevalenza: 20.415 mH2O

Pompa  Q min: 10.000 Q max: 50.000 mc/h

Pompa  Q min: 166.67 Q max: 833.33 L/min

H min: 17.391 H max: 21.802 m H2O

la portata ricade nel range della curva caratteristica

------------Calcolo con utenze meno favorite------------------

Percorsi idraulici trovati= 26

Assegno e controllo quote geometriche..

TUTTI I PERCORSI IDRAULICI HANNO PREVALENZA MAGGIORE/UGUALE A QUELLA MINIMA

Soluzione della rete con metodo iterativo di Cross

iterazione=    1      errore medio=12.881 percorsi ok=   0

iterazione=    2      errore medio= 7.654 percorsi ok=   0

iterazione=    3      errore medio= 5.675 percorsi ok=   0

iterazione=    4      errore medio= 4.440 percorsi ok=   0

iterazione=    5      errore medio= 3.574 percorsi ok=   0

iterazione=    6      errore medio= 2.924 percorsi ok=   0

iterazione=    7      errore medio= 2.414 percorsi ok=   0

iterazione=    8      errore medio= 2.003 percorsi ok=   3

iterazione=    9      errore medio= 1.669 percorsi ok=   4

iterazione=   10      errore medio= 1.394 percorsi ok=   4

iterazione=   11      errore medio= 1.165 percorsi ok=   4

iterazione=   12      errore medio= 0.974 percorsi ok=   4

iterazione=   13      errore medio= 0.814 percorsi ok=   4

iterazione=   14      errore medio= 0.681 percorsi ok=   4

iterazione=   15      errore medio= 0.569 percorsi ok=   4

iterazione=   16      errore medio= 0.476 percorsi ok=   4

iterazione=   17      errore medio= 0.398 percorsi ok=   4

iterazione=   18      errore medio= 0.333 percorsi ok=   4

iterazione=   19      errore medio= 0.278 percorsi ok=   9

iterazione=   20      errore medio= 0.232 percorsi ok=  11

iterazione=   21      errore medio= 0.194 percorsi ok=  12

Percorsi idraulici chiusi=  4 aperti= 22 totali= 26 attivi  12 non attivi=  14

Iterazioni del calcolo iterativo= 21 scostamento medio=0.194

Verifica congruenza risultati

Verifica  della rete idraulica..

I percorsi idraulici sono verificati quando la differenza fra i valori

delle colonne :Pstatica e Perdite è minore di= 150 Pa

delta=incremento finale delle portate nel calcolo iterativo

Pstatica=differenza fra la quota geometrica iniziale e finale sommata

con la prevalenza della/e pompa/e

Perdite:perdite di carico del percorso idraulico

percorso..tipo......Pstatica..Perdite...P idrante.Hp........residuo...stato

                     Pa        Pa        Pa        Pa        Pa

   9      aperto    147150    60342  288844.3  201997   -39.9    OK

  10      aperto    147150    60234  288844.3  201997    68.0    OK

  11      aperto    147150    60343  288843.0  201996   -39.3    OK

  12      aperto    147150    60235  288843.0  201996    68.1    OK

  13      aperto    147150    68583  280601.5  201996   -38.9    OK

  14      aperto    147150    68476  280601.5  201996    68.1    OK

  15      aperto    147150    68584  280599.8  201996   -38.3    OK

  16      aperto    147150    68478  280599.8  201996    68.4    OK

  23      chiuso         0     -106     0.0         0   105.7    OK

  24      chiuso         0      111     0.0         0  -111.2    OK

  25      chiuso         0     -129     0.0         0   129.2    OK

  26      chiuso         0      104     0.0         0  -103.8    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Pressioni ai nodi

Nodo    Quota...P.......P.......

        m       m H2O   bar

    1    0.000     34.87    3.42

    2    0.000     35.16    3.44

    3    0.000     35.02    3.43

    4    0.000     34.69    3.40

    5    0.000     35.19    3.45

    6    0.000     35.13    3.44

    7    0.000     35.47    3.48

    8    0.000     35.27    3.46

    9    0.000     35.24    3.45

   10    0.000     35.20    3.45

   11    0.000     15.00    1.47

   12    0.000     34.69    3.40

   13    0.000      0.00    0.00

   14    0.000     34.52    3.38

   15    0.000      0.00    0.00

   16    0.000     34.35    3.37

   17    0.000     31.12    3.05

   18    0.000      0.00    0.00

   19    0.000      0.00    0.00

   20    0.000      0.00    0.00

   21    0.000      0.00    0.00

   22    0.000     29.45    2.88

   23    0.000     29.45    2.88

   24    0.000     30.23    2.96

   25    0.000     28.61    2.80

   26    0.000     28.61    2.80

   27    0.000     35.16    3.45

   28    0.000      0.00    0.00

   29    0.000      0.00    0.00

   30    0.000      0.00    0.00

   31    0.000      0.00    0.00

   32    0.000      0.00    0.00

Perdite di carico rami

ramo  Q      tubazione      L      Leq    Ptot   vel

      L/m                   m             mH2O  m/s

  1      224   65             11.0    3.6  0.286    1.0

  2      316   65             11.0    0.0  0.338    1.4

  3      148   65             11.0    3.6  0.134    0.7

  4       69   65             11.0    1.8  0.026    0.3

  5      168   65             11.0    0.0  0.105    0.8

  6      303   65             11.0    0.0  0.312    1.4

  7      237   65             11.0    0.0  0.198    1.1

  8      142   65             11.0    0.0  0.077    0.6

  9       95   65             11.0    0.0  0.036    0.4

 10       95   65             11.0    0.9  0.042    0.4

 11       95   65             11.0    0.0  0.036    0.4

 12      540   100            11.0    0.0  0.115    1.0

 13      224   65             11.0    0.0  0.178    1.0

 14        0   50             11.0    0.0  0.000

 15      224   65             11.0    0.0  0.178    1.0

 16        0   50             11.0    0.0  0.000

 17      224   65             11.0    0.0  0.178    1.0

 18      540   50             11.0    0.0  3.231    4.1

 19      316   65             11.0    0.0  0.338    1.4

 20        0   32             11.0    0.0  0.000

 21        0   32             11.0    0.0  0.000

 22        0   32             11.0    0.0  0.000

 23        0   32             11.0    0.0  0.000

 24      136   32             11.0    0.0  1.672    2.2

 25      136   32             11.0    0.0  1.672    2.2

 26      268   50             11.0    0.0  0.884    2.0

 27      134   32             11.0    0.0  1.628    2.2

 28      134   32             11.0    0.0  1.628    2.2

 29       73   65             11.0    0.0  0.023    0.3

 30        0   50             11.0    0.0  0.000

 31        0   32             11.0    0.0  0.000

 32        0   50             11.0    0.0  0.000

 33        0   32             11.0    0.0  0.000

 34        0   32             11.0    0.0  0.000

 35       73   65             11.0    0.0  0.023    0.3

Pressioni e portate alle utenze

Ute...Nodo..Q......Q......H geom....P......P......ver..tipo.....

              L/m    mc/h   m        bar    mH2O

   5   22    136.0  8.158   0.0      2.888 29.444 SI   meno fav

   6   23    136.0  8.158   0.0      2.888 29.444 SI   meno fav

   7   25    134.0  8.040   0.0      2.806 28.604 SI   meno fav

   8   26    134.0  8.040   0.0      2.806 28.603 SI   meno fav

Idranti non verificati:  0 pressione minima= 1.700 bar

calcolo con utenze meno favorite portata totale[L/m]=   539.9

ESAME DATI pompa progressivo=1 codice=56

UB85

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H[m]=+21.740000+0.027434Q-0.002438Q^2+0.000038Q^3-0.000001Q^4

punto di lavoro reale

portata: 32.397 mc/h  539.94 L/m

prevalenza: 20.591 mH2O

Pompa  Q min: 10.000 Q max: 50.000 mc/h

Pompa  Q min: 166.67 Q max: 833.33 L/min

H min: 17.391 H max: 21.802 m H2O

la portata ricade nel range della curva caratteristica



Verifica npsh

tensione vapore 0,24 m

ramo aspirazione=  12 dislivello[m]= 3.00

portata[L/m]=539.945 [mc/h] = 32.397

perdite di carico ramo [m H2O]=  0.115

NPSH Richiesto>NPSH available

NPSH R=  6.975 NPSH A=  0.676



report portate rami

calcolo   1      2      3

ramo

   1    -171.5 -223.6    0.0

   2     111.6  316.4    0.0

   3     112.6  148.4    0.0

   4      23.7  -69.2    0.0

   5      -1.1  168.0    0.0

   6     307.8  302.7    0.0

   7     258.4  237.2    0.0

   8     151.3  142.4    0.0

   9     107.1   94.8    0.0

  10     107.1   94.8    0.0

  11     107.1   94.8    0.0

  12     566.2  539.9    0.0

  13     171.5  223.6    0.0

  14     283.1    0.0    0.0

  15    -111.6  223.6    0.0

  16       0.0    0.0    0.0

  17    -111.6  223.6    0.0

  18       0.0  539.9    0.0

  19    -111.6 -316.4    0.0

  20       0.0    0.0    0.0

  21       0.0    0.0    0.0

  22     141.5    0.0    0.0

  23     141.5    0.0    0.0

  24       0.0  136.0    0.0

  25       0.0  136.0    0.0

  26       0.0  268.0    0.0

  27       0.0  134.0    0.0

  28       0.0  134.0    0.0

  29     175.1   73.2    0.0

  30     283.2    0.0    0.0

  31     141.9    0.0    0.0

  32     141.3    0.0    0.0

  33       0.0    0.0    0.0

  34     141.3    0.0    0.0

  35    -108.1   73.2    0.0

------------------------------------------------------------------------

report perdite rami

calcolo      1      2      3

ramo

   1       175    286      0

   2        49    338      0

   3        80    134      0

   4         4     26      0

   5         0    105      0

   6       321    312      0

   7       232    198      0

   8        86     77      0

   9        46     36      0

  10        52     42      0

  11        46     36      0

  12       126    115      0

  13       109    178      0

  14       978      0      0

  15        49    178      0

  16         0      0      0

  17        49    178      0

  18         0   3231      0

  19        49    338      0

  20         0      0      0

  21         0      0      0

  22      1801      0      0

  23      1801      0      0

  24         0   1672      0

  25         0   1672      0

  26         0    884      0

  27         0   1628      0

  28         0   1628      0

  29       113     23      0

  30       979      0      0

  31      1809      0      0

  32       271      0      0

  33         0      0      0

  34      1796      0      0

  35        46     23      0

------------------------------------------------------------------------

report velocità nei rami

calcolo      1      2      3

ramo

   1       0.8    1.0    0.0

   2       0.5    1.4    0.0

   3       0.5    0.7    0.0

   4       0.1    0.3    0.0

   5       0.0    0.8    0.0

   6       1.4    1.4    0.0

   7       1.2    1.1    0.0

   8       0.7    0.6    0.0

   9       0.5    0.4    0.0

  10       0.5    0.4    0.0

  11       0.5    0.4    0.0

  12       1.1    1.0    0.0

  13       0.8    1.0    0.0

  14       2.1    0.0    0.0

  15       0.5    1.0    0.0

  16       0.0    0.0    0.0

  17       0.5    1.0    0.0

  18       0.0    4.1    0.0

  19       0.5    1.4    0.0

  20       0.0    0.0    0.0

  21       0.0    0.0    0.0

  22       2.3    0.0    0.0

  23       2.3    0.0    0.0

  24       0.0    2.2    0.0

  25       0.0    2.2    0.0

  26       0.0    2.0    0.0

  27       0.0    2.2    0.0

  28       0.0    2.2    0.0

  29       0.8    0.3    0.0

  30       2.1    0.0    0.0

  31       2.3    0.0    0.0

  32       1.1    0.0    0.0

  33       0.0    0.0    0.0

  34       2.3    0.0    0.0

  35       0.5    0.3    0.0

------------------------------------------------------------------------

Lunghezze equivalenti perdite concentrate

DN                     25   32   40   50   65   80  100  125  150  200  250  300

Curva a 45'           0.3  0.3  0.6  0.6  0.9  0.9  1.2  1.5  2.1  2.7  3.3  3.9

Curva a 90'           0.6  0.9  1.2  1.5  1.8  2.1  3.0  3.6  4.2  5.4  6.6  8.1

Curva 90' ampio ragg  0.6  0.6  0.6  0.9  1.2  1.5  1.8  2.4  2.7  3.9 48.0  5.4

TEE                   1.5  1.8  2.4  3.0  3.6  4.5  6.0  7.5  9.0 10.5 15.0 18.0

Croce                 1.5  1.8  2.4  3.0  3.6  4.5  6.0  7.5  9.0 10.5 15.0 18.0

SARACINESCA           0.0  0.0  0.0  0.3  0.3  0.3  0.6  0.6  0.9  1.2  1.5  1.8

Valvola non ritorno   1.5  2.1  2.7  3.3  4.2  4.8  6.6  8.3 10.4 13.5 16.5 19.5

------------------------------------------------------------------------

------------------------------------------------------------------------

rugosità relativa x1000

viscosità=1 cst massa volum=1000 kg/mc

Calcolo perdite di carico continue secondo la formula DARCY implicita

ramo      Q       D int   L       vel     Rug     REYN    f       Dp

          mc/h    mm      m       m/s     rel     olds            Pa

   1    223.555   68.9      11.0 1.00       0.67       0  0.5000   39856

   2    316.389   68.9      11.0 1.41       0.67       0  0.5000   79830

   3    148.365   68.9      11.0 0.66       0.67       0  0.5000   17554

   4     69.203   68.9      11.0 0.31       0.67       0  0.5000    3819

   5    168.025   68.9      11.0 0.75       0.67       0  0.5000   22515

   6    302.717   68.9      11.0 1.35       0.67       0  0.5000   73079

   7    237.227   68.9      11.0 1.06       0.67       0  0.5000   44880

   8    142.410   68.9      11.0 0.64       0.67       0  0.5000   16173

   9     94.817   68.9      11.0 0.42       0.67       0  0.5000    7170

  10     94.817   68.9      11.0 0.42       0.67       0  0.5000    7170

  11     94.817   68.9      11.0 0.42       0.67       0  0.5000    7170

  12    539.945  105.3      11.0 1.03       0.44       0  0.5000   27885

  13    223.555   68.9      11.0 1.00       0.67       0  0.5000   39856

  14      0.000   53.1      11.0 0.00       0.87       0  0.5000       0

  15    223.555   68.9      11.0 1.00       0.67       0  0.5000   39856

  16      0.000   53.1      11.0 0.00       0.87       0  0.5000       0

  17    223.555   68.9      11.0 1.00       0.67       0  0.5000   39856

  18    539.945   53.1      11.0 4.06       0.87       0  0.5000  855151

  19    316.389   68.9      11.0 1.41       0.67       0  0.5000   79830

  20      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  21      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  22      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  23      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  24    135.963   36.0      11.0 2.23       1.28       0  0.5000  378572

  25    135.963   36.0      11.0 2.23       1.28       0  0.5000  378570

  26    268.018   53.1      11.0 2.02       0.87       0  0.5000  210704

  27    134.009   36.0      11.0 2.19       1.28       0  0.5000  367768

  28    134.009   36.0      11.0 2.19       1.28       0  0.5000  367766

  29     73.207   68.9      11.0 0.33       0.67       0  0.5000    4274

  30      0.000   53.1      11.0 0.00       0.87       0  0.5000       0

  31      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  32      0.000   53.1      11.0 0.00       0.87       0  0.5000       0

  33      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  34      0.000   36.0      11.0 0.00       1.28       0  0.5000       0

  35     73.207   68.9      11.0 0.33       0.67       0  0.5000    4274

Q=portata,Rug rel=rugosità relativa,REYNOLDS=numero di reynolds

f=coefficiente di attrito,DP=perdita di carico unitaria

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

 189      32                                    121.000    374.32

 191      50                                     66.000    332.24

 192      65                                    187.000   1203.65

 194      100                                    11.000    134.04

peso totale= 2044.2

Computo    erogatori antincendio

codice    tipo                               numero

    1...UNI 45 A MURO                              11

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

189     32       36.0   42.40    3.20    3.09   UNI 8488-Tubi di acciaio

191     50       53.1   60.30    3.60    5.03   UNI 8488-Tubi di acciaio

192     65       68.9   76.10    3.60    6.44   UNI 8488-Tubi di acciaio

194     100     105.3   114.30   4.50   12.19   UNI 8488-Tubi di acciaio

Dettagli idranti

cod  DESCR                             Qnom    K



  1   UNI 45 A MURO                    120.0    80.0

CALCOLO   VOLUME ACQUA IMPIANTO

TUBAZIONI      litri:  1062.335

totale         litri:  1062.335

------------------------------------------------------------------------

report errori=  0

Tempo di calcolo=   0.146 secondi
