Il calcolo e l'interfaccia utente non differiscono sostanzialmente dal calcolo per reti generiche al quale si rimanda.
Dati generali

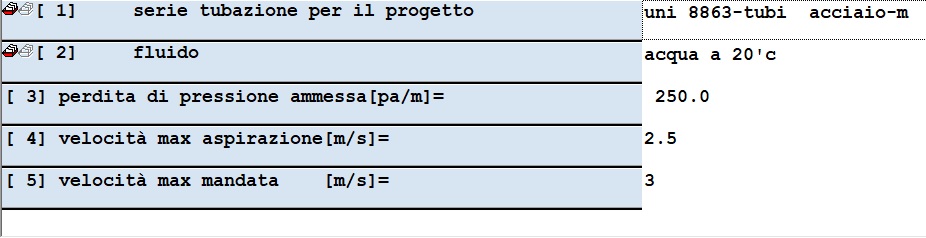

E' possibile inserire i valori limite per le velocità max per i rami di aspirazione e mandata, che il software verificherà:
----------------------------------------------------------------------
Verifica velocità massime e perdite nei rami di mandata ed aspirazione
ramo..vel.....perdita mmH2O/m
1 0.69 17.7 mandata
2 0.72 17.3 mandata
3 0.03 0.1 mandata
4 0.69 8.3 aspirazione
5 0.50 8.0 mandata
--------------------------------------------
Il comando QH= rimane immutato tranne l'icona.

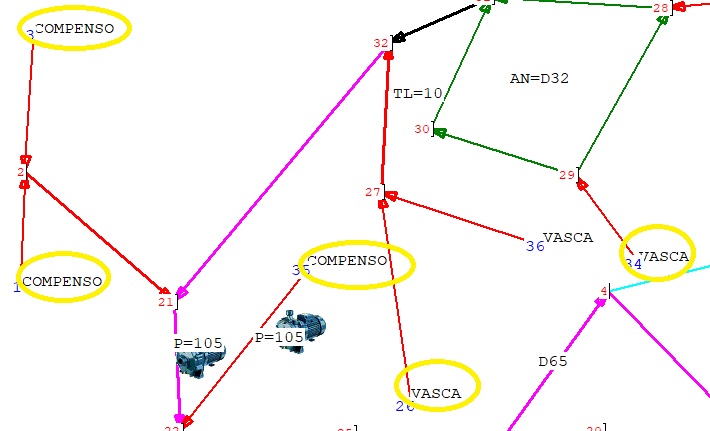

Se nei nodi di aspirazioni vengono collocati i testi:
COMPENSO
oppure
VASCA
(sono sufficienti i primi 3
caratteri) , i relativi ingressi vengono distinti e calcolate le
portate
-------------------------------------------------------------------------------
Ingressi
ingressi da vasca di compenso
nodo.....ramo.....q[mc/h]
35 34 24.578
1 1 15.165
3 2 15.161
ingressi dalla vasca piscina
nodo.....ramo.....q[mc/h]
26 25 13.463
36 36 13.468
34 33 9.537
33 32 9.720
portata da vasca di compenso= 54.904 54.3%
portata da vasca piscina = 46.189 45.7%
portata totale =101.093
---------------------------------------------------------------------
FILTRI
Ai fini delle perdite di carico i filtri possono essere immessi come VALVOLE nel menu DATI.
Supponiamo che il filtro abbia una perdita di carico di 50 kpa per Q= 10 mc/h.La realazione fra perdita di carico DP (pascal) e la portata Q diventa:
DP= K Qm
dove K=DP/Q1=50000/10=5000
La perdita di carico di un filtro è generalmente di tipo
lineare , pertanto l'esponente m diventa 1
Pertanto la costante K diventa 5000 e l'esponente m=1

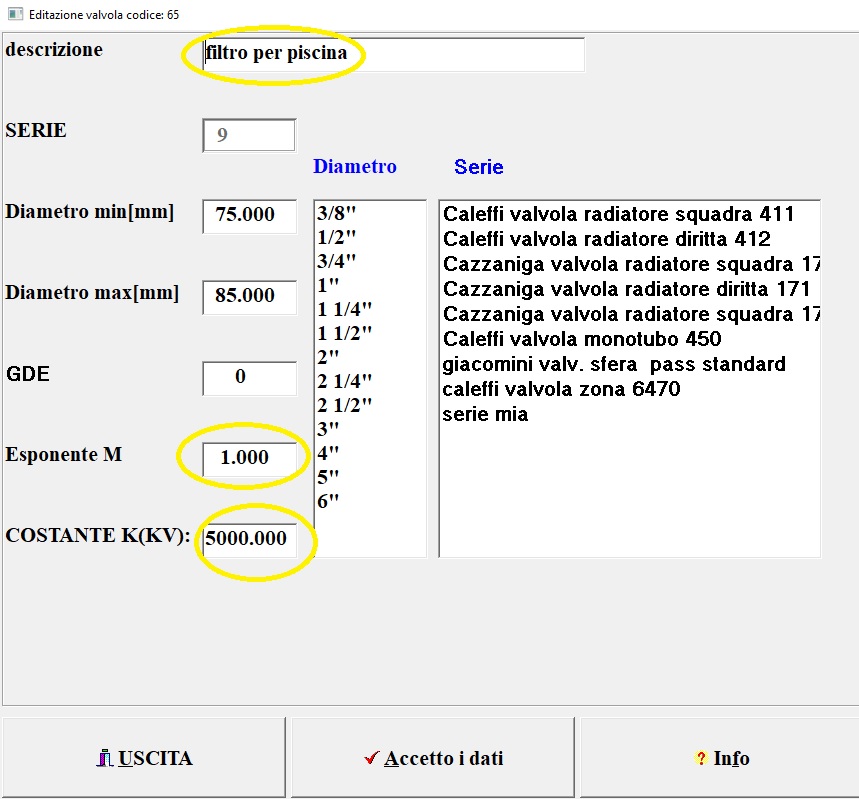

la maschera immisione dati del filtro

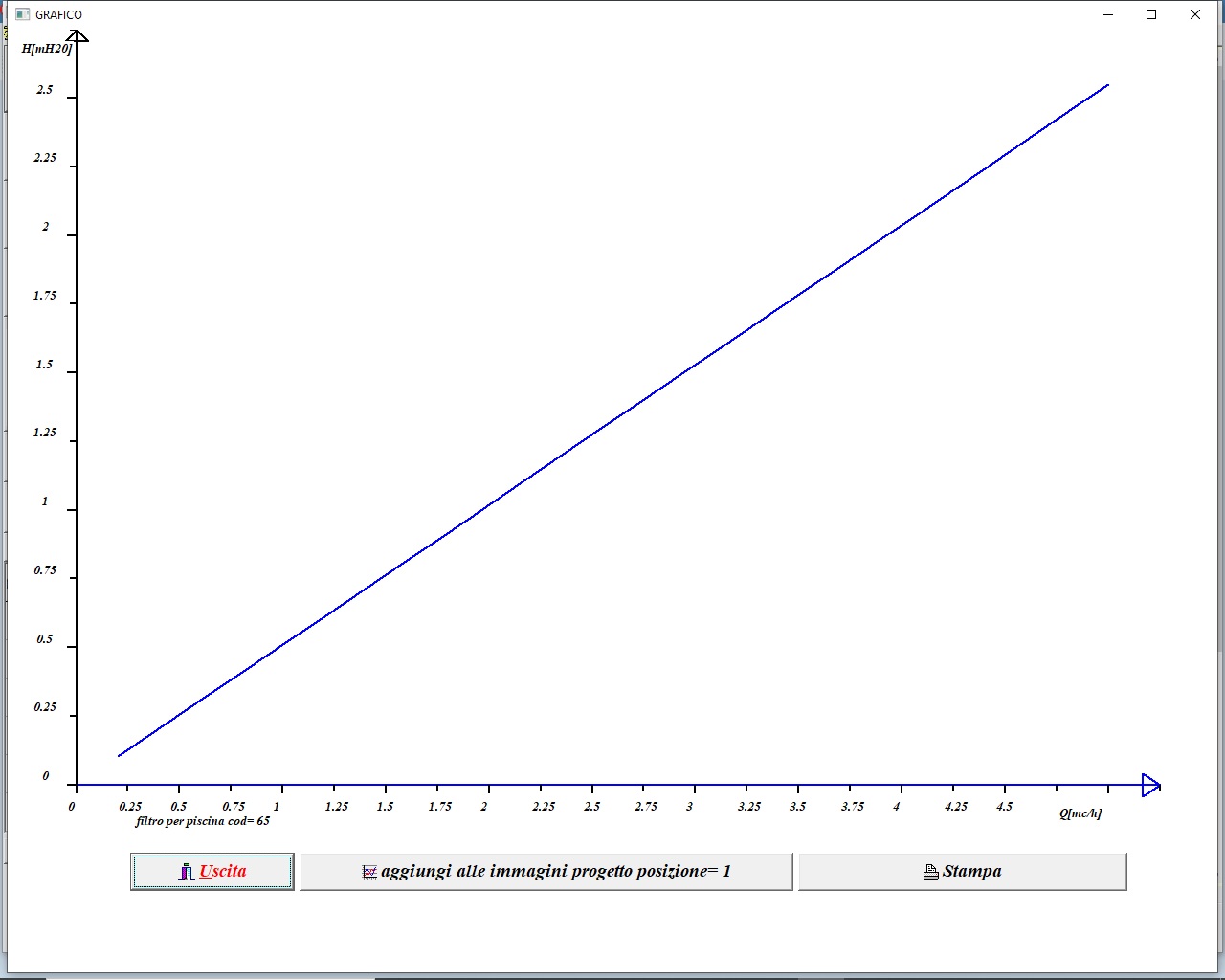

il grafico della perdite di carico in funzione della portata
SCAMBIATORI
Ai fini delle perdite
di carico gli scambiatori possono essere immessi anche essi come

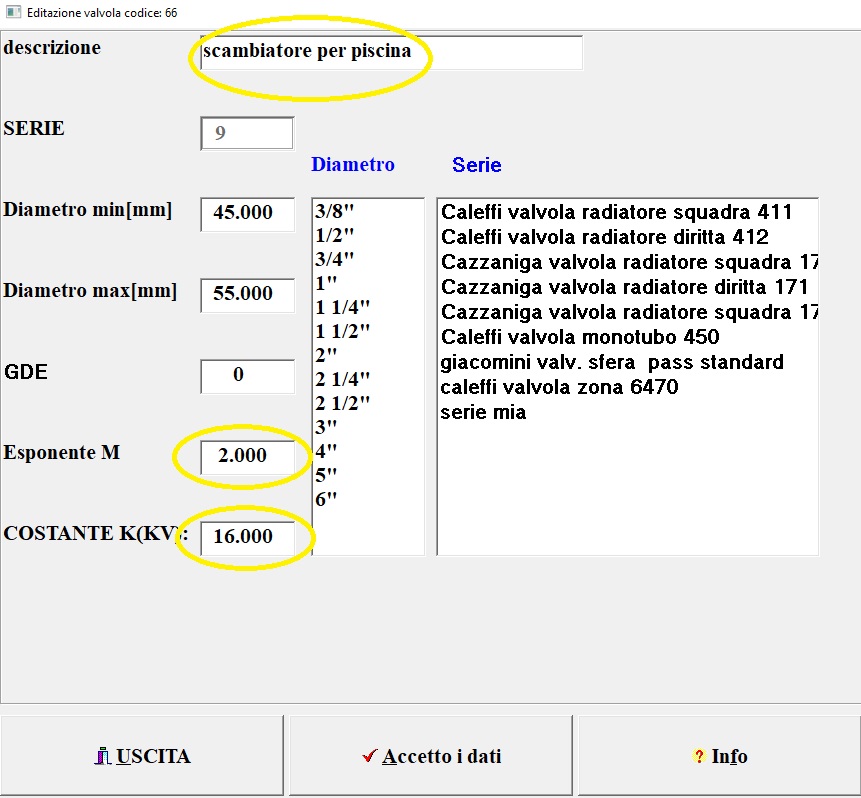

VALVOLE nel menu DATI.
Supponiamo che lo scambiatore abbia una perdita di carico di 14,4 kpa per Q= 30 mc/h.La relazione fra la perdita di carico DP (pascal) e la portata Q diventa(in Pascal):
DP= K Qm
dove K=DP/Q2=14400/302=16
La perdita di carico dello scambiatore è di tipo
quadratico , pertanto l'esponente m diventa 2
Pertanto la costante K diventa 16 e l'esponente m=2
