PROGRAMMA PERDITE DI CARICO

Il programma calcola le perdite di carico di tubazioni per acqua e canali per aria. Il programma effettua il calcolo di verifica della tubazione ,nota la portata e il diametro , oppure il calcolo di progetto, nota la portata ed il criterio di calcolo.

-cliccando sulle tubazioni si sceglie la tubazione per cui

effettuare la verifica o visualizzare il grafico

(puo' essere cambiata la rugosita' assoluta del tubo nella

maschera video)

-cliccando sulle serie si sceglie la serie di tubazioni

sulla quale effettuare il progetto a perdita ammissibile

per metro o velocita' ammissibile a seconda della scelta

selezionata

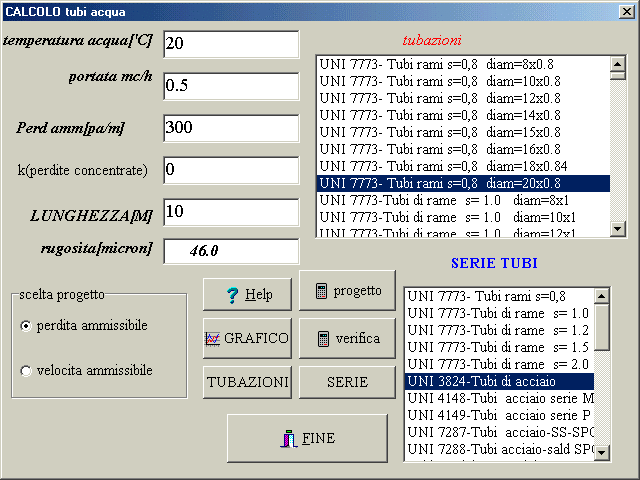

maschera relativa alle tubazioni per acqua

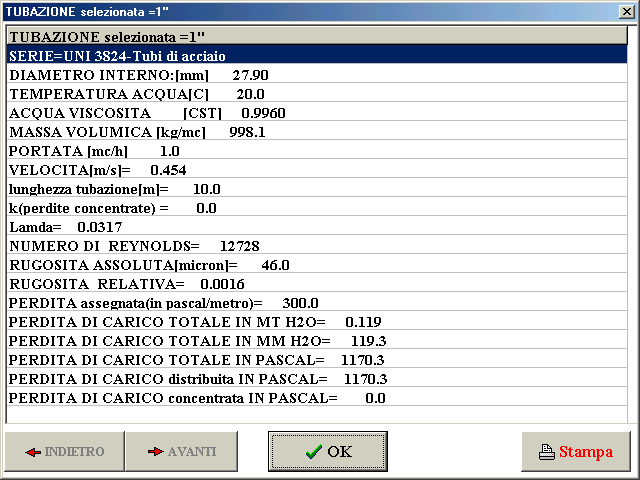

Risultati del calcolo di progetto



CANALI

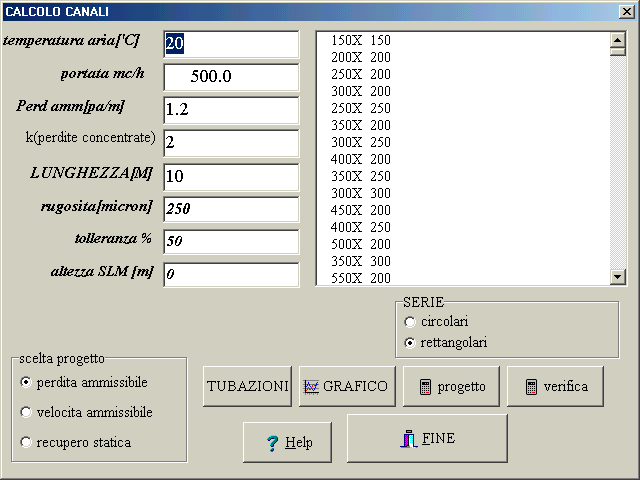

Questa la maschera per i canali

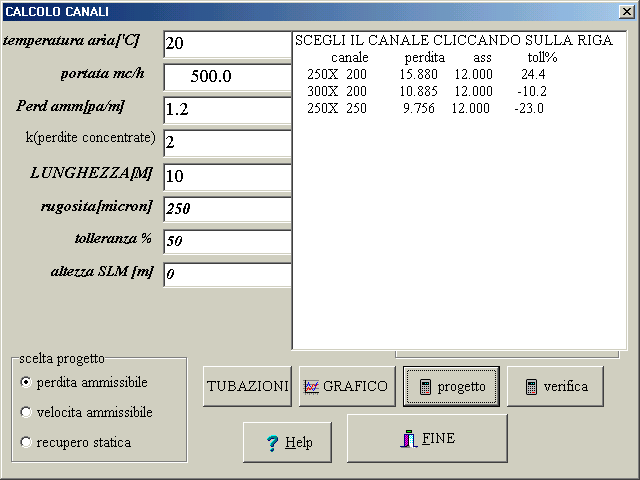

Con il calcolo di progetto il calcolo visualizza i canali ammissibili

Questa la selezione del canale

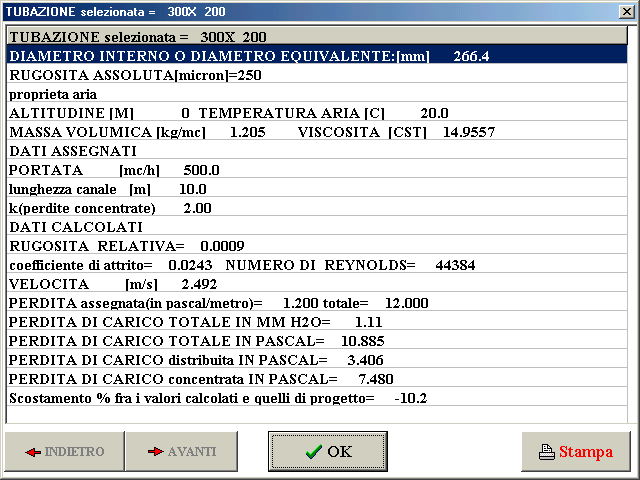

I calcoli relativi al canale selezionato

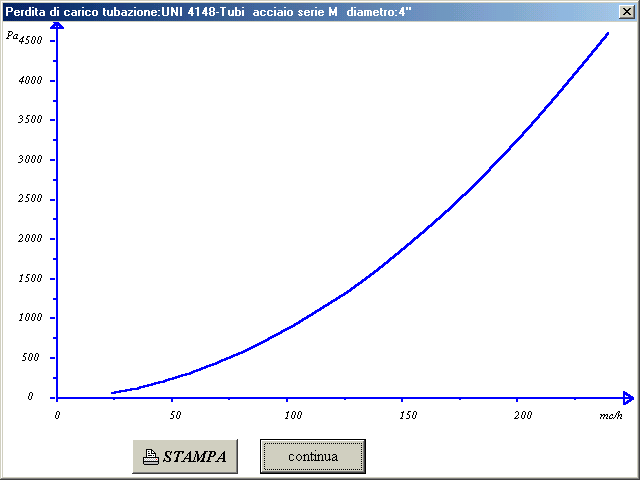

E' possibile visualizzare il grafico della perdita in funzione della portata


Download programma
(402 kbytes)
N.B. questa versione è FREEWARE ma ha delle limitazioni


ing nicola taraschi

email:taraschi_nicola@libero.it

VAI AL SITO TERMOINRETE
