Recuperatori di calore

Risparmio energetico.

I recuperatori di calore Recuperator offrono svariate possibilità di recupero energetico e rappresentano un'alternativa importante per ridurre il consumo di energia e l'inquinamento atmosferico.

Caratteristiche.

I recuperatori di calore sono degli scambiatori che permettono il trasferimento di calore tra un flusso d'aria di immissione ed uno di espulsione sotto l'azione di una differenza di temperatura.Recuperator mette a disposizione tre serie di recuperatori statici a piastre (serie B, K, R) ed una serie di recuperatori rotativi (serie T),

con caratteristiche tali da soddisfare tutte le esigenze del mercato civile e industriale.

Affidabilità e alto rendimento.

I recuperatori statici a piastre sono scambiatori di calore aria-aria senza parti in movimento, con una altissima affidabilità e sicurezza di funzionamento; consentono inoltre

un basso consumo di energia per gli apparecchi ausiliari.Il calore si trasmette direttamente dal flusso a temperatura maggiore a quello a temperatura minore; il movimento dell'aria avviene a flusso incrociato ed il rendimento del recuperatore ha valori compresi tra il 40% ed il 75%.

Tenuta.

Questo tipo di recuperatore di calore è costituito da strati piani con spaziature variabili a seconda del tipo di impiego. I flussi di espulsione e di immissione vengono mantenuti separati da apposite sigillature.

Materiali.

Le piastre vengono comunemente realizzate in alluminio per le sue caratteristiche di resistenza alla corrosione, facilità di realizzazione, ininfiammabilità e durata. In casi particolari, quali la presenza di elementi corrosivi, l'alluminio può essere protetto da una vernice anti corrosione mentre nel caso in cui le temperature di esercizio siano elevate o per applicazioni particolari, vengono impiegate leghe di acciaio inox.

Condensazione.

I recuperatori a piastre non permettono il passaggio di umidità da un flusso all'altro, ma possono utilizzare parte del calore latente contenuto nell'aria umida espulsa; ciò awiene soprattutto in caso di temperature esterne molto basse, dove la portata d'aria di espulsione viene raffreddata fino a raggiungere la sua temperatura di rugiada con conseguente formazione di condensa.

Riportiamo le prestazioni di un tipico modello

Modello: KI AL 06 N 060 C T SM

PRESTAZIONI

Rendimento (Norme ENV 308) 56,6

Recupero kW 15,7

RINNOVO ESPULSIONE

Portata aria standard(m3/h) 3000 3000

Portata aria in peso(m3/h) 3675 3675

Temperatura entrata (‘C ) -5,0 22,0

Umidità relativa entrata % 50 50,0

Temperatura uscita (‘C) 8,4 11,4

umidità relativa uscita % 85,5

perdita di carico Pa 63 67

velocità frontale 2,68 2,68

condensazione l/h 3,9

pag. i

riportiamo inoltre i grafici relativi a:

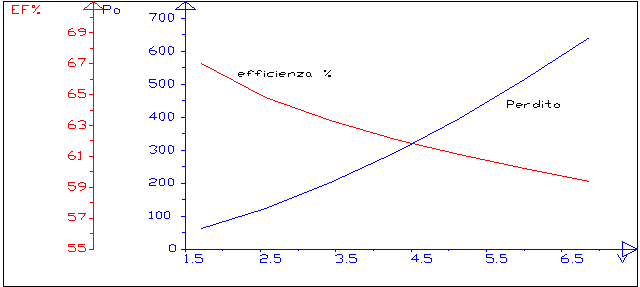

figura 1:la perdita di carico e l’efficienza in funzione del rapporto velocita/velocita’ di riferimento

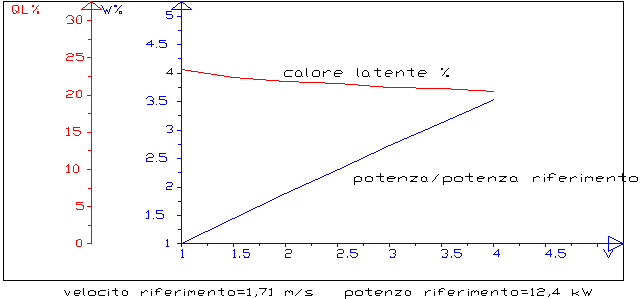

figura 2:la potenza termica e la potenza termica dovuta a calore latente in percentuale, sempre in funzione della velocita/velocita’ di riferimento

Sia :

risparmio= W x costoen/rend

il risparmio ottenibile con il recuperatore

dove:

W=potenza termica recuperata

costoen=costo dell’energia 82£/kwh

rend= il rendimento del generatore di energia termica=0,8

Sia inoltre:

spesa= 2 X HW x Q *costokw/renven

la spesa per la perdita di carico nel recuperatore dove:

HW=perdita di carico

costokwh=costo del kwh=200 £

renven= il rendimento del ventilatore=0,5

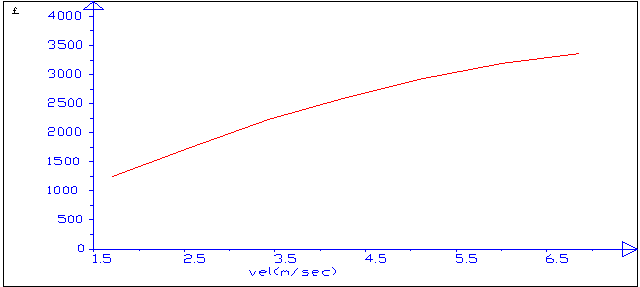

In figura 3:la differenza risparmio-spesa in funzione della velocita’
