Per l'immissione dei dati vale quanto già illustrato per la rete GAS

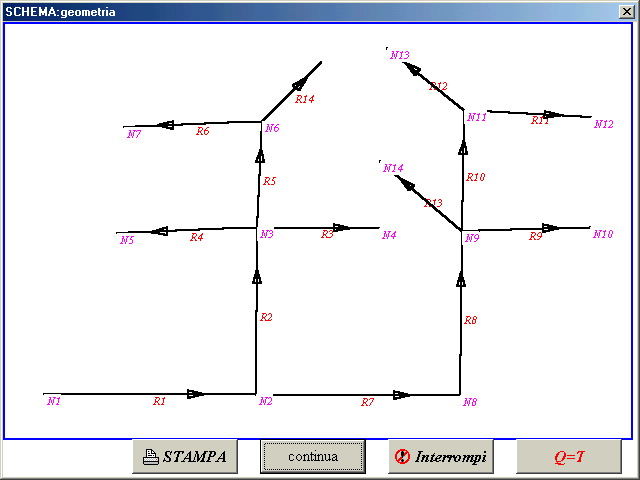

Lo schema della rete con la numerazione dei nodi e dei rami
RETE CON FANCOIL REFRIGERAZIONE
Esame preliminare della rete....
Nodi totali : 15
Nodi esterni : 9
Nodi esterni uscita : 8
Nodi esterni entrata: 1
Rami : 14
Ramo libero : 15
Rami cancellati: 0
Nodi interni : 6
Utenze previste : 8
Percorsi previsti : 8
Rete ad albero
-------------------------------------------------------------------------
ramo N1 N2 L X1 Y1 X2 Y2
mt
1 1 2 12.00 1.036 1.853 3.579 1.853
2 2 3 8.00 3.579 1.853 3.595 3.932
3 3 4 3.33 3.595 3.932 5.055 3.916
4 3 5 4.44 3.595 3.932 1.915 3.850
5 3 6 5.55 3.595 3.932 3.658 5.242
6 6 7 3.20 3.658 5.242 1.994 5.176
7 2 8 3.50 3.579 1.853 6.028 1.837
8 8 9 4.55 6.028 1.837 6.044 3.883
9 9 10 4.87 6.044 3.883 7.582 3.932
10 9 11 10.10 6.044 3.883 6.075 5.389
11 11 12 11.11 6.075 5.389 7.598 5.291
12 11 13 12.12 6.075 5.389 5.149 6.158
13 9 14 21.21 6.044 3.883 5.061 4.755
14 6 15 3.75 3.658 5.242 4.363 5.974
-------------------------------------------------------------------------
LEGENDA
N1=nodo iniziale
N2=nodo finale
L=lunghezza[m]
X1=coordinata x nodo iniziale
y1=coordinata y nodo iniziale
X2=coordinata x nodo finale
y2=coordinata y nodo finale
Lo schema della rete con la numerazione dei nodi e dei rami
-------------------------------------------------------------------------
ASSEGNAZIONI NON DI DEFAULT
VALVOLE
ramo: 3 serie valvole: 7
ramo: 4 serie valvole: 7
ramo: 6 serie valvole: 7
ramo: 9 serie valvole: 7
ramo: 11 serie valvole: 7
ramo: 12 serie valvole: 7
ramo: 13 serie valvole: 7
ramo: 14 serie valvole: 7
DETENTORI
CORPI TERMICI
-------------------------------------------------------------------------
Dati generali
TITOLO PROGETTO: -DATA:
Pompa : 1 DUO 3-80/3V Ramo : 1
Serie tubi di default nel progetto:UNI 3824-Tubi di acciaio
Progetto a:Perdita ammissibile 300.0
fluido:ACQUA A 10'C
VISCOSITA[cst]: 1.31 massa vol[kg/mc]:1000.00
TIPO DI CALCOLO:RETE CON FANCOIL CONDIZIONAMENTO
Formula calcolo perdite:DARCY
Temperatura di mandata: 7.0 Salto termico: 5.0
Temperatura ambiente: 20.0
Bilancio tutto:No
Serie detentori :nessuna
Bilancio diametri:No
-------------------------------------------------------------------------
ASSEGNAZIONE AUTOMATICA VALVOLE
ramo: 3 valvola:GIACOMINI serie: 7
ramo: 4 valvola:GIACOMINI serie: 7
ramo: 6 valvola:GIACOMINI serie: 7
ramo: 9 valvola:GIACOMINI serie: 7
ramo: 11 valvola:GIACOMINI serie: 7
ramo: 12 valvola:GIACOMINI serie: 7
ramo: 13 valvola:GIACOMINI serie: 7
ramo: 14 valvola:GIACOMINI serie: 7
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 1.630 1.1/4" 12.0 0.00 0.098 0.43
2 0.908 1" 8.0 0.00 0.086 0.41
3 0.227 1/2" 3.3 0.00 0.235 0.29 1
4 0.227 1/2" 4.4 0.00 0.248 0.29 2
5 0.454 3/4" 5.5 0.00 0.053 0.33
6 0.227 1/2" 3.2 0.00 0.234 0.29 3
7 0.722 3/4" 3.5 0.00 0.076 0.52
8 0.722 3/4" 4.5 0.00 0.098 0.52
9 0.165 3/8" 4.9 0.00 0.198 0.34 4
10 0.330 1/2" 10.1 0.00 0.221 0.42
11 0.165 3/8" 11.1 0.00 0.319 0.34 5
12 0.165 3/8" 12.1 0.00 0.339 0.34 6
13 0.227 1/2" 21.2 0.00 0.437 0.29 7
14 0.227 1/2" 3.8 0.00 0.240 0.29 8
-------------------------------------------------------------------------
LEGENDA
Q=portata
L=lunghezza tubazione
K=somma dei coefficienti relativi alle
discontinuita
Ptot=perdite di carico totali
Vel=velocita' del fluido
utenza=utenza asociata al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 1.630 0.098 0.000 0.000 0.000 0.000 0.000 0.098 0.43
2 0.908 0.086 0.000 0.000 0.000 0.000 0.000 0.086 0.41
3 0.227 0.038 0.000 0.012 0.000 0.000 0.186 0.235 0.29
4 0.227 0.050 0.000 0.012 0.000 0.000 0.186 0.248 0.29
5 0.454 0.053 0.000 0.000 0.000 0.000 0.000 0.053 0.33
6 0.227 0.036 0.000 0.012 0.000 0.000 0.186 0.234 0.29
7 0.722 0.076 0.000 0.000 0.000 0.000 0.000 0.076 0.52
8 0.722 0.098 0.000 0.000 0.000 0.000 0.000 0.098 0.52
9 0.165 0.095 0.000 0.006 0.000 0.000 0.097 0.198 0.34
10 0.330 0.221 0.000 0.000 0.000 0.000 0.000 0.221 0.42
11 0.165 0.216 0.000 0.006 0.000 0.000 0.097 0.319 0.34
12 0.165 0.236 0.000 0.006 0.000 0.000 0.097 0.339 0.34
13 0.227 0.240 0.000 0.012 0.000 0.000 0.186 0.437 0.29
14 0.227 0.042 0.000 0.012 0.000 0.000 0.186 0.240 0.29
-------------------------------------------------------------------------
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
LEGENDA
codice fisico=numero del record
diam=diametro interno della tubazione del ramo
k=valore dellla accidentalità
-------------------------------------------------------------------------
RAMO VALVOLA num Q perdita
3 GIACOMINI V. SFERA PASS ST 3/8" 1 0.227 0.012
4 GIACOMINI V. SFERA PASS ST 3/8" 1 0.227 0.012
6 GIACOMINI V. SFERA PASS ST 3/8" 1 0.227 0.012
9 GIACOMINI V. SFERA PASS ST 3/8" 1 0.165 0.006
11 GIACOMINI V. SFERA PASS ST 3/8" 1 0.165 0.006
12 GIACOMINI V. SFERA PASS ST 3/8" 1 0.165 0.006
13 GIACOMINI V. SFERA PASS ST 3/8" 1 0.227 0.012
14 GIACOMINI V. SFERA PASS ST 3/8" 1 0.227 0.012
-------------------------------------------------------------------------
Perdite ventilconvettori calcolo nominale
ramo ventilconvettore Q(mc/h) H(mh2o)
3 mini2 0.227 0.186
4 mini2 0.227 0.186
6 mini2 0.227 0.186
9 mini1 0.165 0.097
11 mini1 0.165 0.097
12 mini1 0.165 0.097
13 mini2 0.227 0.186
14 mini2 0.227 0.186
-------------------------------------------------------------------------
PORTATA E PREVALENZA NOMINALI
Valori nominali
di portata
e di prevalenza
prevalenza nominale mt H2O: 0.832
portata nominale mc/h: 1.630
percorso
piu sfavorito : 6
ramo Q[ mc/h] H[mt H2O]
1 1.630 0.098
7 0.722 0.076
8 0.722 0.098
10 0.330 0.221
12 0.165 0.339
-------------------------------------------------------------------------
BILANCIAMENTI
------------Bilanciamento NODO: 3
Ramo Q Detentore Hdif Hperc Pos REGOL
mc/h mh20 "
3 0.227 CAZZANIGA ART 188 1/2" 0.057 0.491 4.26 TRA:R4 E A
4 0.227 CAZZANIGA ART 188 1/2" 0.045 0.504 4.28 TRA:R4 E A
6 0.227 CAZZANIGA ART 188 1/2" 0.006 0.542 4.33 TRA:R4 E A
14 0.227 CAZZANIGA ART 188 1/2" 0.000 0.549 5.00 TUTTO APERTO
------------Bilanciamento NODO: 9
Ramo Q Detentore Hdif Hperc Pos REGOL
mc/h mh20 "
9 0.165 CAZZANIGA ART 188 3/8" 0.362 0.528 3.61 TRA:R3 E R4
11 0.165 CAZZANIGA ART 188 3/8" 0.020 0.870 4.11 TRA:R4 E A
12 0.165 CAZZANIGA ART 188 3/8" 0.000 0.890 5.00 TUTTO APERTO
13 0.227 CAZZANIGA ART 188 1/2" 0.108 0.782 4.20 TRA:R4 E A
------------BILANCIAMENTO montanti
Ramo Q Detentore Hdif Hperc Pos REGOL
mc/h mh20 "
2 0.908 CALEFFI SERIE 130 1" 0.443 0.705 5.32 TRA:2,5 E 3
8 0.722 CALEFFI SERIE 130 3/4" 0.000 1.149 8.00 TUTTO APERTO
-------------------------------------------------------------------------
LEGENDA
HDIF=differenza di prevalenza fra il percorso piu'
sfavorito e quello a cui appartiene il ramo
HBIL=prevalenza del percorso cui appartiene il
ramo
POS=posizione numerica di regolazione
-------------------------------------------------------------------------
FANCOIL(estivo) calcolo nominale
prog RAMO Q QTn QSn Tin Dt mod
m3/h watt watt C C
1 3 0.227 1320 1120 7.0 5.0mini2
2 4 0.227 1320 1120 7.0 5.0mini2
3 6 0.227 1320 1120 7.0 5.0mini2
4 9 0.165 960 810 7.0 5.0mini1
5 11 0.165 960 810 7.0 5.0mini1
6 12 0.165 960 810 7.0 5.0mini1
7 13 0.227 1320 1120 7.0 5.0mini2
8 14 0.227 1320 1120 7.0 5.0mini2
-------------------------------------------------------------------------
Perdite ventilconvettori calcolo nominale
ramo ventilconvettore Q(mc/h) H(mh2o)
3 mini2 0.227 0.186
4 mini2 0.227 0.186
6 mini2 0.227 0.186
9 mini1 0.165 0.097
11 mini1 0.165 0.097
12 mini1 0.165 0.097
13 mini2 0.227 0.186
14 mini2 0.227 0.186
-------------------------------------------------------------------------
COMPUTO METRICO
computo tubazioni
COD TUBAZIONE METRI Peso[KG]
77 3/8" 28.100 2.81
78 1/2" 46.030 4.12
79 3/4" 13.600 5.34
80 1" 8.000 8.26
81 1.1/4" 12.000 10.59
computo valvole
COD Valvola Num
21 GIACOMINI V. SFERA PASS ST 3/8" 8
computo detentori
COD Detentore num
2 CALEFFI SERIE 130 3/4" 1
3 CALEFFI SERIE 130 1" 1
7 CAZZANIGA ART 188 3/8" 3
8 CAZZANIGA ART 188 1/2" 5
computo Ventilconvettori
codice tipo numero
1 mini1 3
2 mini2 5
-------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
77 3/8" 13.2 17.20 2.00 0.75 UNI 3824-Tubi di acciaio
78 1/2" 16.6 21.30 2.35 1.10 UNI 3824-Tubi di acciaio
79 3/4" 22.2 26.90 2.35 1.42 UNI 3824-Tubi di acciaio
80 1" 27.9 33.70 2.90 2.20 UNI 3824-Tubi di acciaio
81 1.1/4" 36.6 42.40 2.90 2.82 UNI 3824-Tubi di acciaio
-------------------------------------------------------------------------
ARCHIVIO VALVOLE numero:
cod DESCR SER KV m Dmin Dmax GDE
21 GIACOMINI V. SFERA PASS ST 3/8" 7 6.70(KV) 8.0 18.0 0
-------------------------------------------------------------------------
Esame dati pompa.......
esame preliminare mt H2O:DUO 3-80/3V
portate in : mc/h
Q nom: 1.630 Q max : 3.951 Q min: 0.033
prevalenze in :mt H2O
H max : 3.488 H min : 0.240
Dati portate corretti
-------------------------------------------------------------------------
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 5
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.056
Min : -0.084
NUMERO iterazioni : 5
Approssimazione : 0.0100
TEMPO DI CALCOLO[SEC] : 0.000
-------------------------------------------------------------------------
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 2.393 1.1/4" 12.0 0.00 0.196 0.63
2 1.384 1" 8.0 0.00 1.213 0.63
3 0.345 1/2" 3.3 0.00 0.857 0.44 1
4 0.338 1/2" 4.4 0.00 0.845 0.43 2
5 0.701 3/4" 5.5 0.00 0.114 0.50
6 0.322 1/2" 3.2 0.00 0.740 0.41 3
7 1.009 3/4" 3.5 0.00 0.138 0.72
8 1.009 3/4" 4.5 0.00 0.797 0.72
9 0.242 3/8" 4.9 0.00 1.109 0.49 4
10 0.463 1/2" 10.1 0.00 0.406 0.59
11 0.232 3/8" 11.1 0.00 0.714 0.47 5
12 0.232 3/8" 12.1 0.00 0.684 0.47 6
13 0.303 1/2" 21.2 0.00 1.058 0.39 7
14 0.378 1/2" 3.8 0.00 0.603 0.49 8
-------------------------------------------------------------------------
LEGENDA
Q=portata
L=lunghezza tubazione
K=somma dei coefficienti relativi alle
discontinuita
Ptot=perdite di carico totali
Vel=velocita' del fluido
utenza=utenza asociata al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 2.393 0.196 0.000 0.000 0.000 0.000 0.000 0.196 0.63
2 1.384 0.183 0.000 0.000 1.030 0.000 0.000 1.213 0.63
3 0.345 0.079 0.000 0.027 0.501 0.000 0.249 0.857 0.44
4 0.338 0.101 0.000 0.026 0.473 0.000 0.245 0.845 0.43
5 0.701 0.114 0.000 0.000 0.000 0.000 0.000 0.114 0.50
6 0.322 0.067 0.000 0.024 0.412 0.000 0.238 0.740 0.41
7 1.009 0.138 0.000 0.000 0.000 0.000 0.000 0.138 0.72
8 1.009 0.180 0.000 0.000 0.617 0.000 0.000 0.797 0.72
9 0.242 0.186 0.000 0.013 0.777 0.000 0.133 1.109 0.49
10 0.463 0.406 0.000 0.000 0.000 0.000 0.000 0.406 0.59
11 0.232 0.394 0.000 0.012 0.181 0.000 0.128 0.714 0.47
12 0.232 0.430 0.000 0.012 0.113 0.000 0.128 0.684 0.47
13 0.303 0.400 0.000 0.021 0.409 0.000 0.228 1.058 0.39
14 0.378 0.105 0.000 0.033 0.200 0.000 0.266 0.603 0.49
-------------------------------------------------------------------------
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
ESAME DATI PUNTO LAVORO pompa
Punto lavoro PompaDUO 3-80/3V
portate in: mc/h prevalenze in :mt H2O
Q= 2.393 H= 2.210
-------------------------------------------------------------------------
-------------------------------------------------------------------------
FANCOIL(estivo) calcolo reale
prog RAMO Q QT QS Tu Dt
m3/h watt watt C C
1 3 0.345 1400 1149 10.6 3.6
2 4 0.338 1404 1150 10.7 3.7
3 6 0.322 1414 1153 10.9 3.9
4 9 0.242 1077 863 10.9 3.9
5 11 0.232 1084 866 11.1 4.1
6 12 0.232 1084 865 11.1 4.1
7 13 0.303 1424 1157 11.1 4.1
8 14 0.378 1392 1148 10.2 3.2
-------------------------------------------------------------------------
Emissione totale
Emissione totale : 10283
Temperatura di mandata: 7.0
Temperatura di ritorno: 10.7
-------------------------------------------------------------------------
Perdite ventilconvettori calcolo reale
ramo ventilconvettore Q(mc/h) H(mh2o)
3 mini2 0.345 0.249
4 mini2 0.338 0.245
6 mini2 0.322 0.238
9 mini1 0.242 0.133
11 mini1 0.232 0.128
12 mini1 0.232 0.128
13 mini2 0.303 0.228
14 mini2 0.378 0.266
-------------------------------------------------------------------------
