ESEMPIO DI CALCOLO DI RETE GENERICA

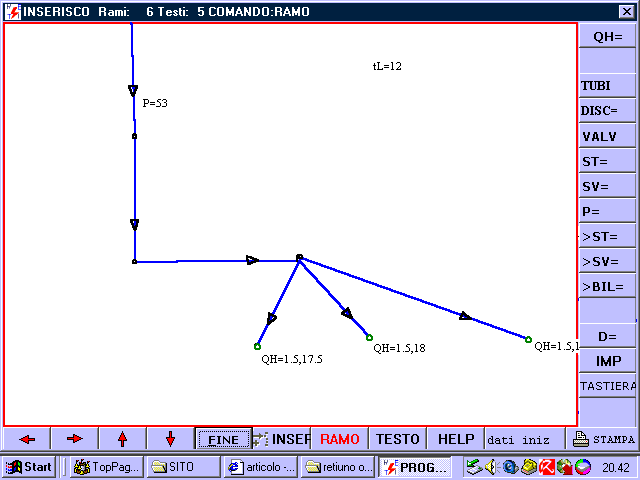

Per quanto riguarda l'immissione dei dati questa è del tutto simile a quanto già illustrato con la rete gas


TABULATO DEL CALCOLO

TITOLO PROGETTO:
nome file:C:\eseguibili\retiuno ottobre\ex_gen_albero.cad
DATA:Lunedi     03/07/2006  Ore:20.29.29
Pompa : 1 cod= 52 SOTERMEC VML 320          Ramo :  1
Serie tubi di default nel progetto:UNI 3824-Tubi di acciaio
Progetto a:Perdita ammissibile    300.0 Pa Pa/m
bilanciamento globale:NON ATTIVO
RICERCA AUTOMATICA DISCONTINUITA  :NON ATTIVA
--fluido:ACQUA A 10'C
--VISCOSITA[cst]:   1.31 massa vol[kg/mc]:1000.00
TIPO DI CALCOLO:RETE CON UTENZE GENERICHE
Formula calcolo perdite:DARCY
Bilancio tutto:No
Serie detentori default :nessuna
Pressione alimentazione[mH2O] :  0.000
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA VALVOLE
------------------------------------------------------------------------
CARICO IDRAULICO AI NODI INIZIALE E FINALI(PRESSIONE+QUOTA GEOMETRICA)
   UTENZA    RAMO      PORTATA   quota geom+piez
                       mc/h      metri h2o
    1         4       1.500      18.0
    2         5       1.500      19.0
    3         6       1.500      17.5
    4         1                  0.0
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo      Q     tubazione      L      k    Ptot    vel
        mc/h                    m          mH2O    m/sec   utenza
  1    4.500 1.1/2"            12.0   0.00   0.295   0.88
  2    4.500 1.1/2"            12.0   0.00   0.295   0.88
  3    4.500 1.1/2"            12.0   0.00   0.295   0.88
  4    1.500 1"                12.0   0.00   0.314   0.68    1
  5    1.500 1"                12.0   0.00   0.314   0.68    2
  6    1.500 1"                12.0   0.00   0.314   0.68    3
Q=portata in mc/h
L=lunghezza tubazione  [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale  in m H2O
vel=velocità  [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
    DETTAGLI PERDITE TUBAZIONI  calcolo nominale
        mc/h   mh2o    "      "      "      "       "      "   m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
    1  4.500  0.295  0.000  0.000  0.000  0.000  0.000  0.295   0.88
    2  4.500  0.295  0.000  0.000  0.000  0.000  0.000  0.295   0.88
    3  4.500  0.295  0.000  0.000  0.000  0.000  0.000  0.295   0.88
    4  1.500  0.314  0.000  0.000  0.000  0.000  0.000  0.314   0.68
    5  1.500  0.314  0.000  0.000  0.000  0.000  0.000  0.314   0.68
    6  1.500  0.314  0.000  0.000  0.000  0.000  0.000  0.314   0.68
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
PORTATA E PREVALENZA NOMINALI
ramo                Q[  mc/h]           H[mt H2O]
    1                     4.500               0.295
    2                     4.500               0.295
    3                     4.500               0.295
    4                     1.500               0.314
    prevalenza totale:  1.198
UTENZA nr:  1   RAMO:  4 Percorso:  1
DP percorso=   -20.884 m H2O
UTENZA nr:  2   RAMO:  5 Percorso:  2
DP percorso=   -20.884 m H2O
UTENZA nr:  3   RAMO:  6 Percorso:  3
DP percorso=   -20.884 m H2O
  Massima caduta =   -20.884 m H2O
------------------------------------------------------------------------
Computo           tubazioni
COD       TUBAZIONE                          METRI      Peso[KG]
      80  1"                                      36.000     79.30
      82  1.1/2"                                  36.000    116.89
               DETTAGLI  TUBAZIONI
  cod  Tubo     D int   D est   spess   peso    SERIE
              mm      mm              kg/m
 80  1"          27.9   33.70    2.90   2.20 UNI 3824-Tubi di acciaio
 82  1.1/2"      42.5   48.30    2.90   3.25 UNI 3824-Tubi di acciaio
------------------------------------------------------------------------
ESAME DATI pompa.......
Q nom:  4.500 Q max :  6.000 Q min:  1.500 (  mc/h)
H max : 35.611 H min : 11.926 (mt H2O)
Dati portate  corretti
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso  :      4
Prevalenze in mt H2O
Differenza prevalenza percorsi
                           Max :  0.431
                           Min : -0.278
NUMERO iterazioni            :     75
Approssimazione              :    0.0002
TEMPO DI CALCOLO[SEC]        :   0.000
------------------------------------------------------------------------
------------------------------------------------------------------------
PERDITE  di carico rami ,calcolo reale
ramo      Q     tubazione      L      k    Ptot    vel
        mc/h                    m          mH2O    m/sec   utenza
  1    4.881 1.1/2"            12.0   0.00   0.342   0.96
  2    4.881 1.1/2"            12.0   0.00   0.342   0.96
  3    4.881 1.1/2"            12.0   0.00   0.342   0.96
  4    1.831 1"                12.0   0.00   0.452   0.83    1
  5    0.491 1"                12.0   0.00   0.043   0.22    2
  6    2.559 1"                12.0   0.00   0.835   1.16    3
Q=portata in mc/h
L=lunghezza tubazione  [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale  in m H2O
vel=velocità  [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
    DETTAGLI PERDITE TUBAZIONI  calcolo reale
        mc/h   mh2o    "      "      "      "       "      "   m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
    1  4.881  0.342  0.000  0.000  0.000  0.000  0.000  0.342   0.96
    2  4.881  0.342  0.000  0.000  0.000  0.000  0.000  0.342   0.96
    3  4.881  0.342  0.000  0.000  0.000  0.000  0.000  0.342   0.96
    4  1.831  0.452  0.000  0.000  0.000  0.000  0.000  0.452   0.83
    5  0.491  0.043  0.000  0.000  0.000  0.000  0.000  0.043   0.22
    6  2.559  0.835  0.000  0.000  0.000  0.000  0.000  0.835   1.16
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
Punto lavoro Pompa SOTERMEC VML 3
 Q=  4.881(  mc/h)   H= 19.638(mt H2O)
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo      Q     tubazione      L      k    Ptot    vel
        mc/h                    m          mH2O    m/sec   utenza
  1    4.881 1.1/2"            12.0   0.00   0.342   0.96
  2    4.881 1.1/2"            12.0   0.00   0.342   0.96
  3    4.881 1.1/2"            12.0   0.00   0.342   0.96
  4    1.831 1"                12.0   0.00   0.452   0.83    1
  5    0.491 1"                12.0   0.00   0.043   0.22    2
  6    2.559 1"                12.0   0.00   0.835   1.16    3
Q=portata in mc/h
L=lunghezza tubazione  [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale  in m H2O
vel=velocità  [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
Pressioni ai nodi
Nodo      QUOTA     Pressione  CARICO TOT
          metri     mH20      mH20
       1     0.000      0.000    0.000
       2     0.000     19.296   19.296
       3     0.000     18.954   18.954
       4     0.000     18.612   18.612
       5     0.000     18.161   18.161
       6     0.000     18.569   18.569
       7     0.000     17.778   17.778
------------------------------------------------------------------------
