:per quanto riguarda la produzione qusta avviene in modo del tutto simle a quella della rete GAS
TITOLO PROGETTO: DATA:Mercoledi 14/04/2004 Ore:12.21.51 Serie tubi di default nel progetto:UNI 3824-Tubi di acciaio Progetto a:Perdita ammissibile 300.0 Pa/m fluido:ACQUA A 10'C VISCOSITA[cst]: 1.31 massa vol[kg/mc]:1000.00 TIPO DI CALCOLO:RETE CON UTENZE GENERICHE Formula calcolo perdite:DARCY -------------------------------------------------------------------------

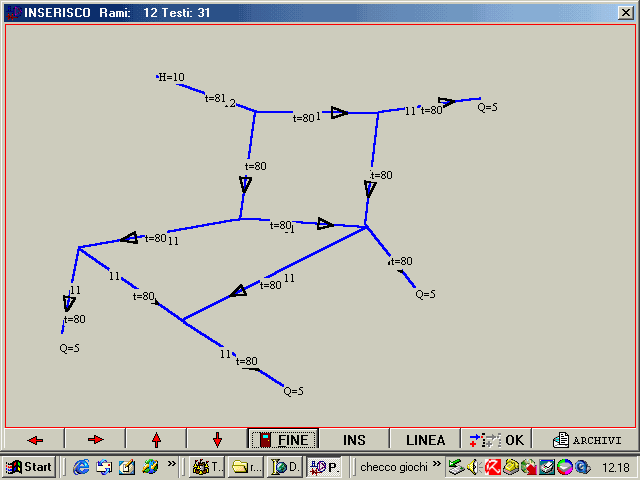

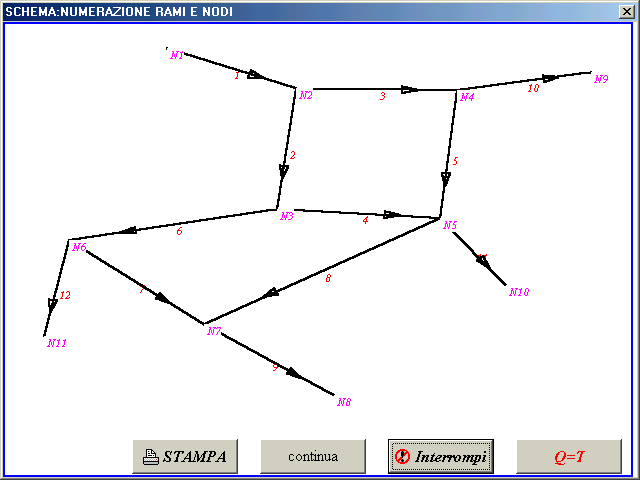

lo schema con la numerazione dei rami e dei nodi
ASSEGNAZIONI NON DI DEFAULT
scelta tubazioni
ramo: 1 nessun progetto: UNI 3824-Tubi di acciaio 1.1/4"
ramo: 2 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 3 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 4 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 5 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 6 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 7 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 8 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 9 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 10 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 11 nessun progetto: UNI 3824-Tubi di acciaio 1"
ramo: 12 nessun progetto: UNI 3824-Tubi di acciaio 1"
-------------------------------------------------------------------------
ASSEGNAZIONE AUTOMATICA VALVOLE
-------------------------------------------------------------------------
CARICO IDRAULICO AI NODI INIZIALE E FINALI(PRESSIONE+QUOTA GEOMETRICA)
UTENZA RAMO PORTATA H
mc/h m
1 9 5.000 83 0.0 ATTIVA
2 10 5.000 83 0.0 ATTIVA
3 11 5.000 83 0.0 ATTIVA
4 12 5.000 83 0.0 ATTIVA
5 1.......... 0 10.0 ATTIVA
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 20.000 1.1/4" 12.0 0.00 10.691 5.28
2 10.833 1" 11.0 0.00 12.022 4.92
3 9.167 1" 11.0 0.00 8.698 4.16
4 4.167 1" 11.0 0.00 1.927 1.89
5 4.167 1" 11.0 0.00 1.927 1.89
6 6.667 1" 11.0 0.00 4.711 3.03
7 1.667 1" 11.0 0.00 0.353 0.76
8 3.333 1" 11.0 0.00 1.267 1.51
9 5.000 1" 11.0 0.00 2.721 2.27 1
10 5.000 1" 11.0 0.00 2.721 2.27 2
11 5.000 1" 11.0 0.00 2.721 2.27 3
12 5.000 1" 11.0 0.00 2.721 2.27 4
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 20.000 10.691 0.000 0.000 0.000 0.000 0.000 10.691 5.28
2 10.833 12.022 0.000 0.000 0.000 0.000 0.000 12.022 4.92
3 9.167 8.698 0.000 0.000 0.000 0.000 0.000 8.698 4.16
4 4.167 1.927 0.000 0.000 0.000 0.000 0.000 1.927 1.89
5 4.167 1.927 0.000 0.000 0.000 0.000 0.000 1.927 1.89
6 6.667 4.711 0.000 0.000 0.000 0.000 0.000 4.711 3.03
7 1.667 0.353 0.000 0.000 0.000 0.000 0.000 0.353 0.76
8 3.333 1.267 0.000 0.000 0.000 0.000 0.000 1.267 1.51
9 5.000 2.721 0.000 0.000 0.000 0.000 0.000 2.721 2.27
10 5.000 2.721 0.000 0.000 0.000 0.000 0.000 2.721 2.27
11 5.000 2.721 0.000 0.000 0.000 0.000 0.000 2.721 2.27
12 5.000 2.721 0.000 0.000 0.000 0.000 0.000 2.721 2.27
-------------------------------------------------------------------------
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
80 1" 121.000 24.23
81 1.1/4" 12.000 31.07
-------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
80 1" 27.9 33.70 2.90 2.20 UNI 3824-Tubi di acciaio
81 1.1/4" 36.6 42.40 2.90 2.82 UNI 3824-Tubi di acciaio
-------------------------------------------------------------------------
-------------------------------------------------------------------------
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 5
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.053
Min : -0.136
NUMERO iterazioni : 19
Approssimazione : 0.0100
TEMPO DI CALCOLO[SEC] : 0.000
-------------------------------------------------------------------------
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 12.207 1.1/4" 12.0 0.00 4.113 3.22
2 5.988 1" 11.0 0.00 3.837 2.72
3 6.218 1" 11.0 0.00 4.123 2.83
4 2.761 1" 11.0 0.00 0.892 1.25
5 2.292 1" 11.0 0.00 0.632 1.04
6 3.228 1" 11.0 0.00 1.193 1.47
7 0.437 1" 11.0 0.00 0.032 0.20
8 1.964 1" 11.0 0.00 0.476 0.89
9 2.401 1" 11.0 0.00 0.689 1.09 1
10 3.926 1" 11.0 0.00 1.723 1.78 2
11 3.089 1" 11.0 0.00 1.099 1.40 3
12 2.791 1" 11.0 0.00 0.910 1.27 4
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 12.207 4.113 0.000 0.000 0.000 0.000 0.000 4.113 3.22
2 5.988 3.837 0.000 0.000 0.000 0.000 0.000 3.837 2.72
3 6.218 4.123 0.000 0.000 0.000 0.000 0.000 4.123 2.83
4 2.761 0.892 0.000 0.000 0.000 0.000 0.000 0.892 1.25
5 2.292 0.632 0.000 0.000 0.000 0.000 0.000 0.632 1.04
6 3.228 1.193 0.000 0.000 0.000 0.000 0.000 1.193 1.47
7 0.437 0.032 0.000 0.000 0.000 0.000 0.000 0.032 0.20
8 1.964 0.476 0.000 0.000 0.000 0.000 0.000 0.476 0.89
9 2.401 0.689 0.000 0.000 0.000 0.000 0.000 0.689 1.09
10 3.926 1.723 0.000 0.000 0.000 0.000 0.000 1.723 1.78
11 3.089 1.099 0.000 0.000 0.000 0.000 0.000 1.099 1.40
12 2.791 0.910 0.000 0.000 0.000 0.000 0.000 0.910 1.27
-------------------------------------------------------------------------
Pressioni ai nodi
Nodo pressione
mt H2O
1 10.000
2 5.887
3 2.050
4 1.763
5 1.131
6 0.857
7 0.655
8 -0.033
9 0.040
10 0.032
11 -0.053
-------------------------------------------------------------------------
