ESEMPIO applicativo della rete con pannelli radianti

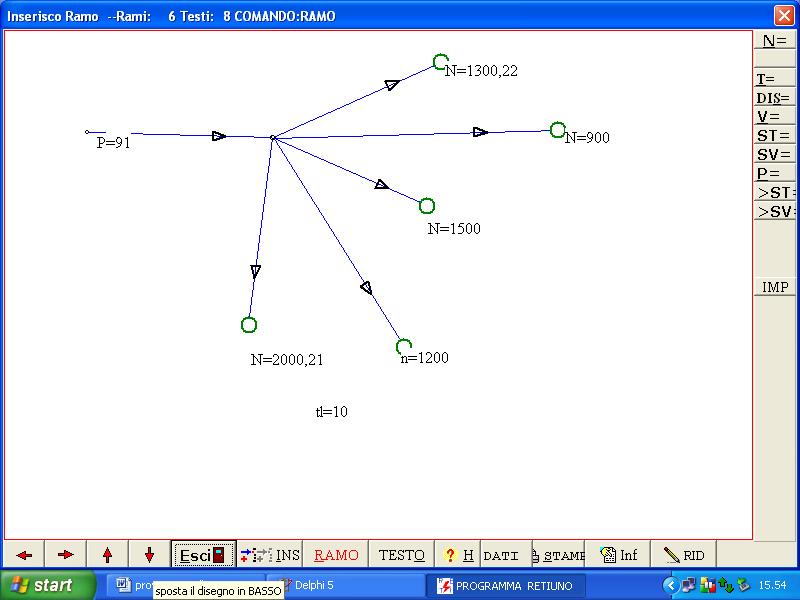

il disegno della rete




TITOLO PROGETTO:
nome file:c:\windows\temp\prova_pannelli.cad
DATA:Sabato     08/05/2010  Ore:15.58.22
Pompa : 1 cod= 91 usp 21-45 vel 1           Ramo :  1
Serie tubi di default nel progetto:UNI 8863-Tubi  acciaio-M
Progetto a:Perdita ammissibile    299.0 Pa /m
RICERCA AUTOMATICA DISCONTINUITA  :NON ATTIVA
--fluido:ACQUA A 40'C
--VISCOSITA[cst]:   0.66 massa vol[kg/mc]: 991.00
TIPO DI CALCOLO:PANNELLI RADIANTI
Formula calcolo perdite:DARCY
Tubazione dei pannelli di default:UNI 9338-Tubi PEX-PN6- PT RET  12
------------------------------------------------------------------------
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA Tubazioni ai rami dei pannnelli radianti
ramo=  2 UNI 9338-Tubi PEX-PN6- PT RET  12
ramo=  3 UNI 9338-Tubi PEX-PN6- PT RET  12
ramo=  4 UNI 9338-Tubi PEX-PN6- PT RET  12
ramo=  5 UNI 9338-Tubi PEX-PN6- PT RET  12
ramo=  6 UNI 9338-Tubi PEX-PN6- PT RET  12
ASSEGNAZIONE AUTOMATICA VALVOLE
ESAME PRELIMINARE DELLA GEOMETRIA DELLA RETE....
    Rami                :     6
    Nodi TOTALI         :     7
    Nodi esterni        :     6
    Nodi esterni uscita :     5
    Nodi esterni entrata:     1
    Nodi interni        :     1
    Utenze previste     :     5
    Percorsi previsti   :     5
    Rete ad albero
ramo:  1=ingresso
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
portate in mc/h  perdite in Pa
ramo      Q     tubazione      L      k    Ptot    vel
        mc/h                    m          mH2O    m/sec   utenza
  1    1.187 25                10.0   0.00   0.167  0.563
  2    0.344 12                10.0   0.00   6.027 1.901?    1
  3    0.258 12                10.0   0.00   3.601 1.426?    2
  4    0.224 12                10.0   0.00   2.793  1.235    3
  5    0.155 12                10.0   0.00   1.458  0.855    4
  6    0.206 12                10.0   0.00   2.422  1.140    5
Q=portata in mc/h
L=lunghezza tubazione  [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale  in m H2O
vel=velocità  [m/s]  ?= perdita eccessiva
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
Alcuni diametri sono eccessivamente piccoli e comportano una perdita
di carico oltre la massima:     0.306 m H2O
Questo comporta difficoltà nel trovare la soluzione reale
Ramo    perditaxmetro  tubazione
        [mH2O]
     2          0.603     12
     3          0.360     12
------------------------------------------------------------------------
    DETTAGLI PERDITE TUBAZIONI  calcolo nominale
portate in mc/h  perdite in Pa
        mc/h   mh2o    "      "      "      "       "      "   m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
    1  1.187  0.167  0.000  0.000  0.000  0.000  0.000  0.167  0.563
    2  0.344  6.027  0.000  0.000  0.000  0.000  0.000  6.027 1.901?
    3  0.258  3.601  0.000  0.000  0.000  0.000  0.000  3.601 1.426?
    4  0.224  2.793  0.000  0.000  0.000  0.000  0.000  2.793  1.235
    5  0.155  1.458  0.000  0.000  0.000  0.000  0.000  1.458  0.855
    6  0.206  2.422  0.000  0.000  0.000  0.000  0.000  2.422  1.140
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
PORTATA E PREVALENZA NOMINALI
ramo                Q[  mc/h]           H[mt H2O]
    1                     1.187               0.167
    2                     0.344               6.027
    prevalenza totale:  6.194
LEGENDA
HDIF=differenza di prevalenza fra il percorso
piu' sfavorito e quello a cui appartiene il
ramo
HBIL=prevalenza del percorso cui appartiene
il ramo
POS=posizione numerica di regolazione
------------------------------------------------------------------------
pannelli radianti calcolo nominale
portate in mc/h  perdite in Pa
prog    ramo      Q      Wnom   Tam     dt    Tusc
                  mc/h   watt   °C     °C     °C
    1      2    0.344   2000   21.0    5.0   35.0
    2      3    0.258   1500   20.0    5.0   35.0
    3      4    0.224   1300   22.0    5.0   35.0
    4      5    0.155    900   20.0    5.0   35.0
    5      6    0.206   1200   20.0    5.0   35.0
------------------------------------------------------------------------
------------------------------------------------------------------------
Computo           tubazioni
COD       TUBAZIONE                          METRI      Peso[KG]
     170  25                                      10.000     24.07
     252  12                                      50.000      2.98
               DETTAGLI  TUBAZIONI
portate in mc/h  perdite in Pa
  cod  Tubo     D int   D est   spess   peso    SERIE
              mm      mm              kg/m
170  25          27.3   33.70    3.20   2.41 UNI 8863-Tubi  acciaio-M
252  12           8.0   12.00    2.00   0.06 UNI 9338-Tubi PEX-PN6- PT RET
------------------------------------------------------------------------
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso  :      2
Prevalenze in mt H2O
Differenza prevalenza percorsi
                           Max :  0.007
                           Min :  0.002
NUMERO iterazioni            :     13
Approssimazione              :    0.0001
TEMPO DI CALCOLO[SEC]        :   0.000
------------------------------------------------------------------------
------------------------------------------------------------------------
PERDITE  di carico rami ,calcolo reale
portate in mc/h  perdite in Pa
ramo      Q     tubazione      L      k    Ptot    vel
        mc/h                    m          mH2O    m/sec   utenza
  1    0.741 25                10.0   0.00   0.071  0.352
  2    0.148 12                10.0   0.00   1.356  0.821    1
  3    0.148 12                10.0   0.00   1.352  0.819    2
  4    0.148 12                10.0   0.00   1.350  0.819    3
  5    0.148 12                10.0   0.00   1.346  0.818    4
  6    0.148 12                10.0   0.00   1.349  0.818    5
Q=portata in mc/h
L=lunghezza tubazione  [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale  in m H2O
vel=velocità  [m/s]  ?= perdita eccessiva
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
    DETTAGLI PERDITE TUBAZIONI  calcolo reale
portate in mc/h  perdite in Pa
        mc/h   mh2o    "      "      "      "       "      "   m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
    1  0.741  0.071  0.000  0.000  0.000  0.000  0.000  0.071  0.352
    2  0.148  1.356  0.000  0.000  0.000  0.000  0.000  1.356  0.821
    3  0.148  1.352  0.000  0.000  0.000  0.000  0.000  1.352  0.819
    4  0.148  1.350  0.000  0.000  0.000  0.000  0.000  1.350  0.819
    5  0.148  1.346  0.000  0.000  0.000  0.000  0.000  1.346  0.818
    6  0.148  1.349  0.000  0.000  0.000  0.000  0.000  1.349  0.818
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
Punto lavoro Pompa usp 21-45 vel ramo:  1
 Q=  0.741(  mc/h)   H=  1.420(mt H2O)
------------------------------------------------------------------------
------------------------------------------------------------------------
pannelli radianti calcolo reale
portate in mc/h  perdite in Pa
prog    ramo      Q      Wnom   Tam     dt    Tusc   Wreale
                  mc/h   watt   °C     °C     °C     watt
    1      2    0.148   2000   21.0    9.4   30.6   1631
    2      3    0.148   1500   20.0    8.0   32.0   1372
    3      4    0.148   1300   22.0    6.4   33.6   1099
    4      5    0.148    900   20.0    5.2   34.8    894
    5      6    0.148   1200   20.0    6.6   33.4   1143
Emissione totale[watt]      :      6143
Temperatura di mandata[C]:      40.0
Temperatura di ritorno[C]:      32.9
------------------------------------------------------------------------
