CALCOLI SECONDO UNI 13786

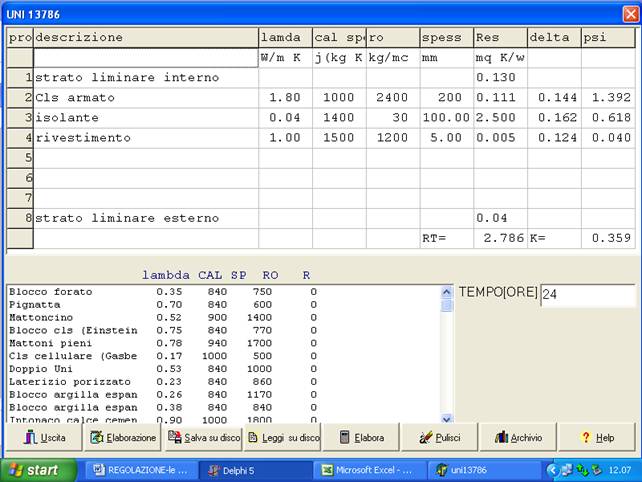

La videata principale
Per immettere uno strato selezionare con il clic del mouse prima la riga in cui si deve mettere lo strato e poi selezionare il materiale in basso. Le caratteristiche del materiale verranno riportate sulla riga selezionata e potranno essere eventualmente modificate.
effettua i calcoli della resistenza termica e
dei valori dei termini d e x della
norma .
azzera i dati del prospetto
salva i dati del prospetto su file e consente di
leggere i dati salvati da disco
effettua
l’elaborazione secondo la norma
permette di

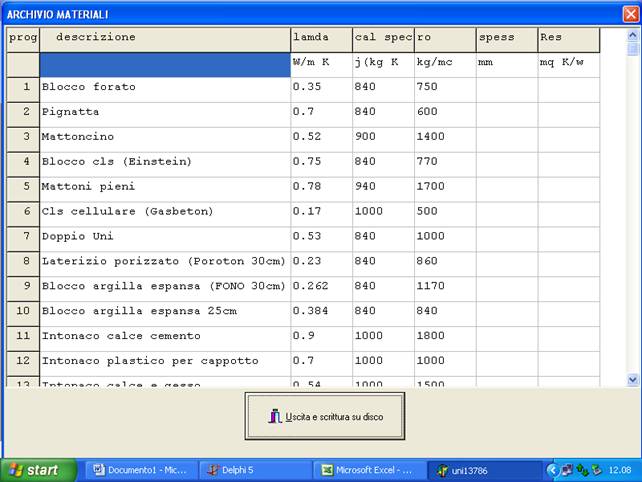

aggiungere elementi o modificare elementi in archivio
IL TABULATO
FILE:pareti.txt
DATA:24/02/2010 15.51.03
----------------------------------------
composizione parete
progr descrizione lamda
cal spec ro spess Res
delta psi
W/m
K j(kg K kg/mc
mm mq K/w
1 strato
liminare
0.130
2 Cls armato 1.80
1000 2400 200
0.111 0.144 1.392
3 isolante 0.04 1400 30
100.00 2.500 0.162
0.618
4 rivestimento 1.00
1500 1200 5.00
0.005 0.124 0.040
8 strato liminare
0.04
RT= 2.786 K=
0.359
----------------------------------------
Elemento n: 1 strato liminare interno
Termini Z
Reale Immag
Z11=
1.0000
Z12= -0.1300
Z21=
0.0000
Z22=
1.0000
matrice trasferimento
1 2 3 4
1 1.00000
0.00000 -0.13000 0.00000
2 -0.00000
1.00000 -0.00000 -0.13000
3 0.00000
0.00000 1.00000 0.00000
4 -0.00000
0.00000 -0.00000 1.00000
----------------------------------------
Elemento n: 2 Cls armato
Termini Z
Reale Immag
Z11=
0.3798 1.8571
Z12= -0.0975 -0.0706
Z21= 22.0758 -30.4663
Z22=
0.3798 1.8571
matrice trasferimento
1 2 3 4
1 0.37983
1.85707 -0.09749 -0.07064
2 -1.85707
0.37983 0.07064 -0.09749
3 22.07580
-30.46634 0.37983 1.85707
4 30.46634
22.07580 -1.85707 0.37983
----------------------------------------
Elemento n: 3 isolante
Termini Z
Reale Immag
Z11=
0.9757 0.3813
Z12= -2.4907
-0.3184
Z21=
0.0388 -0.3037
Z22=
0.9757 0.3813
matrice trasferimento
1 2 3 4
1 0.97570
0.38131 -2.49073 -0.31842
2 -0.38131
0.97570 0.31842 -2.49073
3 0.03883
-0.30370 0.97570 0.38131
4 0.30370
0.03883 -0.38131 0.97570
----------------------------------------
Elemento n: 4 rivestimento
Termini Z
Reale Immag
Z11=
1.0000 0.0016
Z12= -0.0050
-0.0000
Z21=
0.0003 -0.6452
Z22=
1.0000 0.0016
matrice trasferimento
1 2 3 4
1 1.00000
0.00160 -0.00496 -0.00000
2 -0.00160
1.00000 0.00000 -0.00496
3 0.00034
-0.64516 1.00000 0.00160
4 0.64516
0.00034 -0.00160 1.00000
----------------------------------------
Elemento n: 8 strato liminare esterno
Termini Z
Reale Immag
Z11=
1.0000
Z12= -0.0400
Z21=
0.0000
Z22=
1.0000
matrice trasferimento
1 2 3 4
1 1.00000
0.00000 -0.04000 0.00000
2 -0.00000
1.00000 -0.00000 -0.04000
3 0.00000
0.00000 1.00000 0.00000
4 -0.00000
0.00000 -0.00000 1.00000
----------------------------------------
prodotto matrice strato liminare esterno X
elemento n:3 Cls armato
1 2 3 4
1 0.99999
0.02741 -0.04496 -0.00007
2 -0.02741
0.99999 0.00007 -0.04496
3 0.00034
-0.64516 1.00000 0.00160
4 0.64516
0.00034 -0.00160 1.00000
----------------------------------------
prodotto
X elemento n:1 isolante
1 2 3 4
1 0.96347
0.42169 -2.52581 -0.40388
2 -0.42169
0.96347 0.40388 -2.52581
3 0.28565
-0.93299 0.76880 1.98968
4 0.93299
0.28565 -1.98968 0.76880
prodotto
X elemento n:2 rivestimento
1 2 3 4
1 -68.48137
69.98561 -0.27348 -4.95319
2 -69.98561
-68.48137 4.95319 -0.27348
3 79.43128
20.67740 -3.49672 2.25423
4 -20.67740
79.43128 -2.25423 -3.49672
----------------------------------------
ZEE
prodotto X strato liminare
interno
1 2 3 4
1 -68.48137
69.98561 8.62910 -14.05132
2 -69.98561
-68.48137 14.05132 8.62910
3 79.43128
20.67740 -13.82279 -0.43383
4 -20.67740
79.43128 0.43383 -13.82279
Termini Z
modulo Fase
modulo =97.917
fase= 8.959
modulo =82.079
fase= 0.973
modulo =16.489
fase=20.104
modulo =13.830
fase=-11.880
----------------------------------------
Matrice inversa 1/Zee
1 2 3 4
1 -13.82279
-0.43383 -8.62910 14.05132
2 0.43383
-13.82279 -14.05132 -8.62910
3 -79.43128
-20.67740 -68.48137 69.98561
4 20.67740
-79.43128 -69.98561 -68.48137
modulo Fase
modulo =13.830
fase=-11.880
modulo =82.079
fase=-11.027
modulo =16.489
fase= 8.104
modulo =97.917
fase= 8.959
----------------------------------------
matrice trasferimento del Componente
Elemento 3 rivestimento
1 2 3 4
1 1.00000
0.00160 -0.00496 -0.00000
2 -0.00160
1.00000 0.00000 -0.00496
3 0.00034
-0.64516 1.00000 0.00160
4 0.64516
0.00034 -0.00160 1.00000
prodotto
X elemento n:2 isolante
1 2 3 4
1 0.97489
0.38437 -2.49506 -0.32430
2 -0.38437
0.97489 0.32430 -2.49506
3 0.28565
-0.93299 0.76880 1.98968
4 0.93299
0.28565 -1.98968 0.76880
prodotto
X elemento n:1 Cls armato
1 2 3 4
1 -65.30412
70.81270 -0.41335 -4.86302
2 -70.81270
-65.30412 4.86302 -0.41335
3 79.43128
20.67740 -3.49672 2.25423
4 -20.67740
79.43128 -2.25423 -3.49672
----------------------------------------
Termini Z
modulo Fase
modulo =97.917
fase= 8.959
modulo =82.079
fase= 0.973
modulo =16.489
fase=20.104
modulo =13.830
fase=-11.880
----------------------------------------
periodo[ore]=24.0
fd fattore di decremento attenuazione : 0.169
ritardo fattore di decremento : -8.10
Trasmittanza termica periodica[w/mq K] : 0.061
Ammettenza termica lato interno[w/mq K]: 5.938
sfasamento[h]:-11.145
Ammettenza termica lato esterno[w/mq K]: 0.839
sfasamento[h]:-7.984
capacità termica areica lato interno CIP
[kJ/mq K]:273322
capacità termica areica lato esterno CEP
[kJ/mq K]: 14172
fattore smorzamento superficiale interno
parete disperdente: 0.228
fattore smorzamento superficiale interno
parete interna : 0.223
Massa superficiale [kg/m2] :
489
