CALCOLO DEL PUNTO DI LAVORO DI UNA POMPA CENTRIFUGA, ASSEGNATI I PUNTI
DELLA CURVA CARATTERISTICA

LA PREVALENZA DEL CIRCUITO :
Hcirc=(Hs+ LAMBA*VEL2*L/(2gD) +K*VEL2/2g
DOVE
Hs= (H+a)=DISLIVELLO FRA IL PUNTO DI ASPIRAZIONE (A PRESSIONE ATMOSFERICA)
E IL PUNTO DI MANDATA(SEMPRE A PRESSIONE ATMOSFERICA
OPPURE :DIFFERENZA IN METRI DI COLONNA D'ACQUA
FRA LA PRESSIONE DEL PUNTO DI MANDATA E QUELLA DEL PUNTO
DI ASPIRAZIONE
)

K=VALORE DELLE DISCONTINUITA' DEL CIRCUITO
L=lunghezza tubazione
VEL=velocita'
lambda=fattore di attrito

LA PERDITA CONCENTRATA :
K*VEL2/2g
LA PERDITA DISTRIBUITA :
LAMBA*VEL2*L/(2gD)

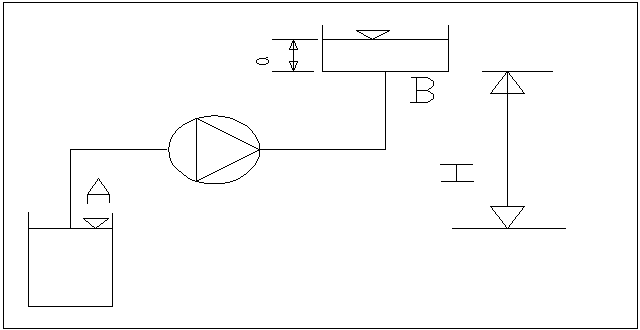

disposizione della pompa e del circuito

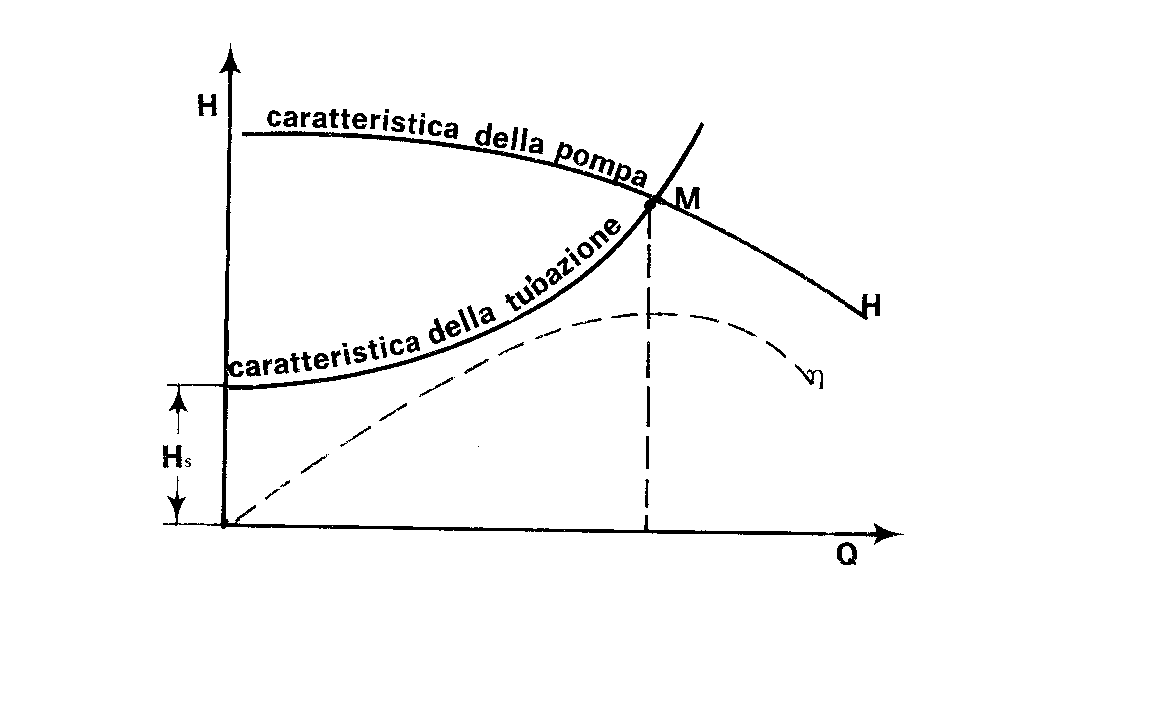

le curve caratteristiche dell'impianto e della pompa



il calcolo del fattore di attrito lambda fatto con l'espressione:

rugosita assoluta micron
rame vetro plastica 5
acciaio commerciale 46
ghisa 250
ferro zincato 150

VALORI Q[MC/H],H[METRI COLONNA D'ACQUA] DELLA POMPA
-------Q --------------------- H







K DISCONTINUITA:
temperatura[C]:
diametro interno [mm]:
lunghezza tubazione [m]:
rugosita assoluta [micron]:
quota:dislivello fra aspirazione e mandata [m]:
