Compilando il modulo excel riportato e inviandolo insieme al disegno AUTOCAD, come da istruzioni seguenti,verrà prodotto ed inviato il prospetto del calcolo
| PROSPETTO RACCOLTA DATI PER IL CALCOLO DI RETI IDRAULICHE | ||||||||
| SEGUIRE I SEGUENTI PUNTI | ||||||||
| 1-SPECIFICARE IL TIPO DI fluido | ||||||||
| 2-SPECIFICARE LA PRESSIONE DI ALIMENTAZIONE | ||||||||
| 3-SPECIFICARE LA PERDITA DI CARICO PER METRO | PASCAL | |||||||
| 4-DETTAGLIO DISCONTINUITà PER RAMO | ||||||||
| GOMITI | CURVE 90 | saracinesche | etc | |||||
| RAMO | ||||||||
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 4 | ||||||||
| 5 | ||||||||
| ETC | ||||||||
| 5-ALLEGARE UN FILE AUTOCAD IN FORMATO DWG OPPURE DXF | ||||||||
| IN CUI VENGONO RIPORTATI PER OGNI RAMO , COME TESTO, | ||||||||
| IL NUMERO DI RAMO E LA LUNGHEZZA | ||||||||
| NEL FILE AUTOCAD RIPORTARE IN CORRISPONDENZA DEI RAMI FINALI | ||||||||
| LE PORTATE DELLE UTENZE (IN MC/H) SECONDO IL TESTO Q=…. | ||||||||
| SE SI DESIDERA IL CALCOLO DEL PUNTO DI LAVORO DELLA O DELLE POMPE | ||||||||
| ALLEGARE I DATI DELLA CURVA CARATTERISTICA DELLA POMPA | ||||||||
| SECONDO LA TABELLA | ||||||||
| OPPURE INVIARE IMMAGINE CON DISEGNO CURVA CARATTERISTICA | ||||||||
| tabella curva Q-H della pompa | ||||||||
| PORTATA | PREVALENZA | |||||||
| q= | h= |

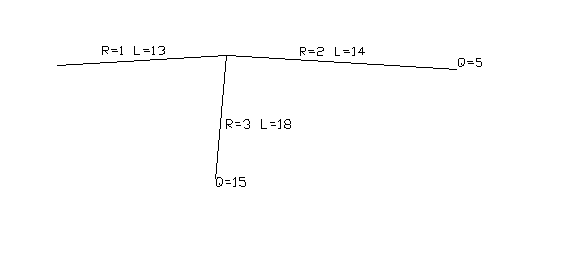

ESEMPIO DISEGNO AUTOCAD

R= NUMERO RAMO
L=LUNGHEZZA RAMO
Q=PORTATA DEL RAMO TERMINALE(NMC/H)
il prospetto puo' essere compilato ed inviato
tramite un foglio excel download foglio excel
Costo del calcolo: 20 euro +3 euro/ramo
minimo 5 rami
output del calcolo: testo in formato word
come nel seguito.
----------------------------------------------------------------
TITOLO PROGETTO:
nome file:C:\eseguibili\retiuno ottobre\exgen.cad
DATA:Mercoledi 14/12/2005 Ore:15.26.03
Pompa : 1 cod= 55 SOTER JRC 410-23-55 Ramo : 1
Serie tubi di default nel progetto:UNI 4149-Tubi acciaio serie P
Progetto a:Perdita ammissibile 250.0 Pa/m
--fluido:ACQUA A 10'C
--VISCOSITA[cst]: 1.31 massa vol[kg/mc]:1000.00
TIPO DI CALCOLO:RETE CON UTENZE GENERICHE
Formula calcolo perdite:DARCY
------------------------------------------------------------------------
CARICO IDRAULICO AI NODI INIZIALE E FINALI(PRESSIONE+QUOTA GEOMETRICA)
UTENZA RAMO PORTATA quota geom+piez
mc/h metri h2o
1 2 5.000 12.0
2 3 15.00 12.0
3 1 0.0
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 20.00 3" 13.0 0.00 0.200 1.06
2 5.000 2" 14.0 0.00 0.131 0.61 1
3 15.00 2.1/2" 18.0 0.00 0.356 1.10 2
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 20.00 0.200 0.000 0.000 0.000 0.000 0.000 0.200 1.06
2 5.000 0.131 0.000 0.000 0.000 0.000 0.000 0.131 0.61
3 15.00 0.356 0.000 0.000 0.000 0.000 0.000 0.356 1.10
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
PORTATA E PREVALENZA NOMINALI
ramo Q[ mc/h] H[mt H2O]
1 20.00 0.200
3 15.00 0.356
prevalenza totale: 0.556
------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
109 2" 14.000 64.02
110 2.1/2" 18.000 105.10
111 3" 13.000 99.76
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
109 2" 53.8 60.30 3.25 4.57 UNI 4149-Tubi acciaio serie P
110 2.1/2" 69.6 76.10 3.25 5.84 UNI 4149-Tubi acciaio serie P
111 3" 81.6 88.90 3.65 7.67 UNI 4149-Tubi acciaio serie P
------------------------------------------------------------------------
ESAME DATI pompa.......
Q nom: 20.00 Q max : 75.00 Q min: 10.00 ( mc/h)
H max : 17.965 H min : 8.186 (mt H2O)
Dati portate corretti
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 2
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.020
Min : -0.022
NUMERO iterazioni : 100
Approssimazione : 0.0002
TEMPO DI CALCOLO[SEC] : 0.060
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 44.23 3" 13.0 0.00 0.883 2.35
2 16.37 2" 14.0 0.00 1.175 2.00 1
3 27.86 2.1/2" 18.0 0.00 1.133 2.03 2
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 44.23 0.883 0.000 0.000 0.000 0.000 0.000 0.883 2.35
2 16.37 1.175 0.000 0.000 0.000 0.000 0.000 1.175 2.00
3 27.86 1.133 0.000 0.000 0.000 0.000 0.000 1.133 2.03
------------------------------------------------------------------------
Punto lavoro Pompa SOTER JRC 410-
Q= 44.23( mc/h) H= 14.038(mt H2O)
------------------------------------------------------------------------
Pressioni ai nodi
Nodo QUOTA Pressione CARICO TOT
metri mH20 mH20
1 0.000 0.000 0.000
2 0.000 13.155 13.155
3 0.000 11.980 11.980
4 0.000 12.022 12.022
------------------------------------------------------------------------
