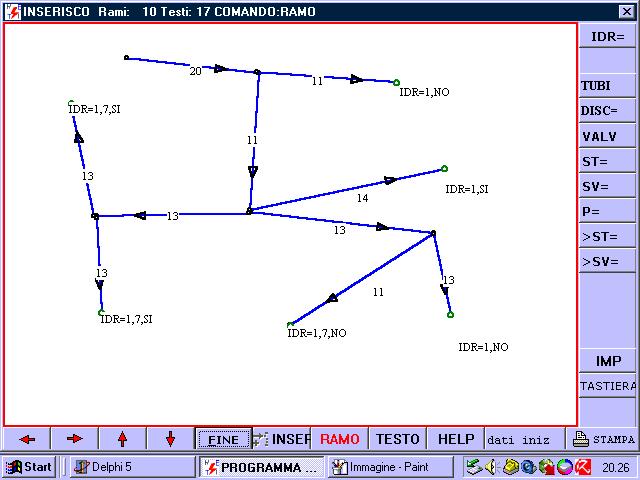

il disegno della rete:l'immissione dei dati avviene in modo del
tutto simile a quello della rete gas
TITOLO PROGETTO:
nome file:C:\PROGRAMMI\RETIUNO\ex_idranti_alb.CAD
DATA:Martedi 04/07/2006 Ore:0.36.37
Serie tubi di default nel progetto:UNI 8488-Tubi di acciaio
Progetto a:Perdita ammissibile 300.0 Pa Pa/m
RICERCA AUTOMATICA DISCONTINUITA :NON ATTIVA
--fluido:ACQUA A 10'C
--VISCOSITA[cst]: 1.31 massa vol[kg/mc]:1000.00
TIPO DI CALCOLO:RETE CON IDRANTI
Formula calcolo perdite:DARCY
Pressione alimentazione[mH2O] : 25.000
pressione minima agli erogatori antincendio[BAR]: 1.730
Altezza geometrica di default degli erogatori antincendio[m]: 0.0
erogatore antincendio di default:UNI 45 A MURO
UTENZE:ATTIVE: 3 INATTIVE: 3
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA VALVOLE
------------------------------------------------------------------------
CARICO IDRAULICO AI NODI INIZIALE E FINALI(PRESSIONE+QUOTA GEOMETRICA)
COD RAMO PORTATA PORTATA H IDR STATO
SPR mc/h l/min M
1 4 7.200 120 7.0 NON ATT
1 5 7.200 120 0.0 NON ATT
1 6 7.200 120 0.0 ATTIVA
1 7 7.200 120 0.0 NON ATT
1 9 7.200 120 7.0 ATTIVA
1 10 7.200 120 7.0 ATTIVA
EROGATORI ANTINCENDIO ATTIVI: 3
EROGATORI ANTINCENDIO NON ATTIVI: 3
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L Lacc Leq Pt vel
mc/h m m m mh2O m/s
1 21.60 80 20.0 0.00 20.00 0.369 1.17
2 21.60 80 11.0 0.00 11.00 0.203 1.17
3 0.000 80 13.0 0.00
4 0.000 80 11.0 0.00
5 0.000 80 11.0 0.00
6 7.200 50 14.0 0.00 14.00 38.396 0.90
7 0.000 50 13.0 0.00
8 14.40 65 13.0 0.00 13.00 0.251 1.07
9 7.200 50 13.0 0.00 13.00 38.377 0.90
10 7.200 50 13.0 0.00 13.00 38.377 0.90
Q=portata in mc/h
L=lunghezza tubazione[m]
Lacc=lunghezza equivalente delle accidentalità[m]
Leq=lunghezza equivalente totale [m]
Pt=perdita di carico totale[m H2O]
vel=velocità [m/s]
*=tubazione calcolata secondo comandi #M o #D
------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
191 50 40.000 201.36
192 65 13.000 83.68
193 80 31.000 259.63
Computo IDRANTI
codice tipo numero
1 UNI 45 A MURO 6
------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
191 50 53.1 60.30 3.60 5.03 UNI 8488-Tubi di acciaio
192 65 68.9 76.10 3.60 6.44 UNI 8488-Tubi di acciaio
193 80 80.9 88.90 4.00 8.38 UNI 8488-Tubi di acciaio
------------------------------------------------------------------------
------------------------------------------------------------------------
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 4
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.001
Min : 0.000
NUMERO iterazioni : 14
Approssimazione : 0.0001
TEMPO DI CALCOLO[SEC] : 0.000
------------------------------------------------------------------------
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L Lacc Leq Pt vel
mc/h m m m mh2O m/s
1 15.51 80 20.0 0.00 20.00 0.201 0.84
2 15.51 80 11.0 0.00 11.00 0.110 0.84
3 0.000 80 13.0 0.00
4 0.000 80 11.0 0.00
5 0.000 80 11.0 0.00
6 5.773 50 14.0 0.00 14.00 24.690 0.72
7 0.000 50 13.0 0.00
8 9.741 65 13.0 0.00 13.00 0.122 0.73
9 4.870 50 13.0 0.00 13.00 17.568 0.61
10 4.870 50 13.0 0.00 13.00 17.568 0.61
Q=portata in mc/h
L=lunghezza tubazione[m]
Lacc=lunghezza equivalente delle accidentalità[m]
Leq=lunghezza equivalente totale [m]
Pt=perdita di carico totale[m H2O]
vel=velocità [m/s]
*=tubazione calcolata secondo comandi #M o #D
------------------------------------------------------------------------
PRESSIONI AGLI IDRANTI
UTE...RAMO..Q......Q......H geom..P att...P bocch..DIFF....verifica
mc/h L/MIN m BAR BAR BAR
1 4 0.000 0 7.0 0.00 0.00 -0.69 **
2 5 0.000 0 0.0 0.00 0.00 0.00 **
3 6 5.773 96 0.0 2.40 2.31 2.31 SI
4 7 0.000 0 0.0 0.00 0.00 0.00 **
5 9 4.870 81 7.0 1.71 1.65 0.96 NO
6 10 4.870 81 7.0 1.71 1.65 0.96 NO
Q=portata
H geom=quota geometrica [m]
Patt=pressione all'attacco della
manichetta[bar]
Pbocch=pressione all'uscita idrante[bar]
DIFF= Pbocc-H geom
------------------------------------------------------------------------
