ESEMPIO DI CALCOLO
La fase di immissione dei dati consiste nella produzione di un disegno contenente lo schema unifilare della rete(ad albero). Poiché viene disegnata solo la rete di mandata, le lunghezze e le perdite concentrate immesse devono essere immesse sia per la rete di mandata che di ritorno

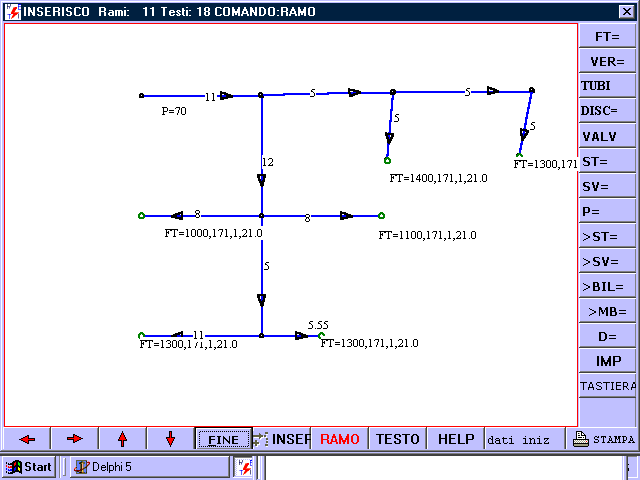

Il disegno della rete:l'immissione dei dati avviene in modo del tutto simile a quello della rete gas
TITOLO PROGETTO:
nome file:C:\WINDOWS\TEMP\ex_radiat1.cad
DATA:Domenica 02/07/2006 Ore:18.46.13
Pompa : 1 cod= 70 wilo rsl 25/70 vel 4 Ramo : 1
Serie tubi di default nel progetto:UNI 8863-Tubi acciaio-M
Progetto a:Perdita ammissibile 300.0 Pa Pa/m
bilanciamento globale :ATTIVO con serie detentori= 2
RICERCA AUTOMATICA DISCONTINUITA :NON ATTIVA
--fluido:ACQUA A 65'C
--VISCOSITA[cst]: 0.44 massa vol[kg/mc]: 980.00
TIPO DI CALCOLO:RETE CON RADIATORI
Formula calcolo perdite:DARCY
Temperatura di mandata: 75.0 Salto termico: 9.0
Temperatura ambiente: 21.0
Bilancio tutto:No
Serie detentori default : 2
ASSEGNO A TUTTE LE UTENZE LA SERIE DI VALVOLE: 1
H max impianto[mt]: 12.000
Pressione taratura valvola sicurezza[metri H2O]: 35.000
Volume acqua caldaia[litri]:110.000
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA VALVOLE
ramo: 3 valvola:CALEFFI Va serie: 1
ramo: 4 valvola:CALEFFI Va serie: 1
ramo: 6 valvola:CALEFFI Va serie: 1
ramo: 7 valvola:CALEFFI Va serie: 1
ramo: 9 valvola:CALEFFI Va serie: 1
ramo: 10 valvola:CALEFFI Va serie: 1
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.707 20 11.0 0.00 0.206 0.53
2 0.449 20 12.0 0.00 0.097 0.34
3 0.105 10 8.0 0.00 0.089 0.23 1
4 0.096 10 8.0 0.00 0.075 0.21 2
5 0.248 15 5.0 0.00 0.060 0.34
6 0.124 10 11.0 0.00 0.155 0.28 3
7 0.124 10 5.5 0.00 0.093 0.28 4
8 0.124 10 5.0 0.00 0.057 0.28
9 0.134 10 5.0 0.00 0.099 0.30 5
10 0.124 10 5.0 0.00 0.086 0.28 6
11 0.258 15 5.0 0.00 0.064 0.35
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.707 0.206 0.000 0.000 0.000 0.000 0.000 0.206 0.53
2 0.449 0.097 0.000 0.000 0.000 0.000 0.000 0.097 0.34
3 0.105 0.067 0.000 0.021 0.000 0.000 0.000 0.089 0.23
4 0.096 0.057 0.000 0.018 0.000 0.000 0.000 0.075 0.21
5 0.248 0.060 0.000 0.000 0.000 0.000 0.000 0.060 0.34
6 0.124 0.125 0.000 0.029 0.000 0.000 0.000 0.155 0.28
7 0.124 0.063 0.000 0.029 0.000 0.000 0.000 0.093 0.28
8 0.124 0.057 0.000 0.000 0.000 0.000 0.000 0.057 0.28
9 0.134 0.065 0.000 0.034 0.000 0.000 0.000 0.099 0.30
10 0.124 0.057 0.000 0.029 0.000 0.000 0.000 0.086 0.28
11 0.258 0.064 0.000 0.000 0.000 0.000 0.000 0.064 0.35
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
VALVOLE
RAMO VALVOLA num Q perdita
3 CALEFFI Val. Rad. SQ 411 3/8" 1 0.105 0.021
4 CALEFFI Val. Rad. SQ 411 3/8" 1 0.096 0.018
6 CALEFFI Val. Rad. SQ 411 3/8" 1 0.124 0.029
7 CALEFFI Val. Rad. SQ 411 3/8" 1 0.124 0.029
9 CALEFFI Val. Rad. SQ 411 3/8" 1 0.134 0.034
10 CALEFFI Val. Rad. SQ 411 3/8" 1 0.124 0.029
PORTATA E PREVALENZA NOMINALI
ramo Q[ mc/h] H[mt H2O]
1 0.707 0.206
2 0.449 0.097
5 0.248 0.060
6 0.124 0.155
prevalenza totale: 0.518
------------------------------------------------------------------------
LEGENDA
HDIF=differenza di prevalenza fra il percorso
piu' sfavorito e quello a cui appartiene il
ramo
HBIL=prevalenza del percorso cui appartiene
il ramo
POS=posizione numerica di regolazione
------------------------------------------------------------------------
RADIATORI calcolo nominale
prog ramo Q FT Tman num dt prog modello
mc/h watt C el C
1 3 0.105 1100 75.0 14 9.0 prog NEOCLASSIC4-571
2 4 0.096 1000 75.0 12 9.0 prog NEOCLASSIC4-571
3 6 0.124 1300 75.0 16 9.0 prog NEOCLASSIC4-571
4 7 0.124 1300 75.0 16 9.0 prog NEOCLASSIC4-571
5 9 0.134 1400 75.0 17 9.0 prog NEOCLASSIC4-571
6 10 0.124 1300 75.0 16 9.0 prog NEOCLASSIC4-571
Q=portata
FT=fabbisogno termico del corpo scaldante
num el=numero elementi
dt=salto termico di progetto
prog/verif :progetto o verifica
------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
167 10 47.550 40.19
168 15 10.000 11.99
169 20 23.000 35.84
Computo valvole
COD Valvola Numero
1 CALEFFI Val. Rad. SQ 411 3/8" 6
Radiatori
codice tipo elementi
171 NEOCLASSIC4-571 91
CALCOLO VOLUME ACQUA IMPIANTO
TUBAZIONI litri: 16.471
CORPI TERMICI litri: 423.150
caldaia litri: 110.000
totale litri: 439.621
CALCOLO VASO ESPANSIONE
Altezza massima metri : 12.0
Pressione scarico valvola sicurezza m H2O : 35.00
Volume VASO LITRI : 16.424
------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
167 10 12.6 17.20 2.30 0.85 UNI 8863-Tubi acciaio-M
168 15 16.1 21.30 2.60 1.20 UNI 8863-Tubi acciaio-M
169 20 21.7 26.90 2.60 1.56 UNI 8863-Tubi acciaio-M
------------------------------------------------------------------------
DETTAGLI RADIATORI
cod MODELLO E50 AltxLarxProfxInt m massa PESO tipo
WATT MM h2o KG
171 NEOCLASSIC4-571 80 576x55x141x500 1.29 4.65 0.68 Gh
------------------------------------------------------------------------
DETTAGLI VALVOLE
cod DESCR SE K(KV) m Dmin Dmax GDE
1 CALEFFI Val. Rad. SQ 411 3/8" 1 14825 1.89 8.0 14.0 0
ESAME DATI pompa.......
Q nom: 0.707 Q max : 1.000 Q min: 0.000 ( mc/h)
H max : 2.401 H min : 0.701 (mt H2O)
Dati portate corretti
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 4
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.000
Min : -0.001
NUMERO iterazioni : 12
Approssimazione : 0.0001
TEMPO DI CALCOLO[SEC] : 0.000
------------------------------------------------------------------------
------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.974 20 11.0 0.00 0.375 0.73
2 0.596 20 12.0 0.00 0.164 0.45
3 0.165 10 8.0 0.00 0.203 0.37 1
4 0.164 10 8.0 0.00 0.202 0.37 2
5 0.267 15 5.0 0.00 0.068 0.36
6 0.115 10 11.0 0.00 0.134 0.26 3
7 0.152 10 5.5 0.00 0.134 0.34 4
8 0.163 10 5.0 0.00 0.094 0.36
9 0.214 10 5.0 0.00 0.237 0.48 5
10 0.163 10 5.0 0.00 0.143 0.36 6
11 0.378 15 5.0 0.00 0.130 0.52
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.974 0.375 0.000 0.000 0.000 0.000 0.000 0.375 0.73
2 0.596 0.164 0.000 0.000 0.000 0.000 0.000 0.164 0.45
3 0.165 0.153 0.000 0.050 0.000 0.000 0.000 0.203 0.37
4 0.164 0.152 0.000 0.050 0.000 0.000 0.000 0.202 0.37
5 0.267 0.068 0.000 0.000 0.000 0.000 0.000 0.068 0.36
6 0.115 0.109 0.000 0.025 0.000 0.000 0.000 0.134 0.26
7 0.152 0.091 0.000 0.043 0.000 0.000 0.000 0.134 0.34
8 0.163 0.094 0.000 0.000 0.000 0.000 0.000 0.094 0.36
9 0.214 0.155 0.000 0.082 0.000 0.000 0.000 0.237 0.48
10 0.163 0.094 0.000 0.049 0.000 0.000 0.000 0.143 0.36
11 0.378 0.130 0.000 0.000 0.000 0.000 0.000 0.130 0.52
LEGENDA
Q=portata
Pdis=perdita distribuita
Pcon=perdita nelle accidentalità
Pval=perdita valvole
Pdet=perdita detentori
Preg=perdita valvole di regolazione
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
------------------------------------------------------------------------
Punto lavoro Pompa wilo rsl 25/70
Q= 0.974( mc/h) H= 0.742(mt H2O)
------------------------------------------------------------------------
------------------------------------------------------------------------
RADIATORI-dettagli calcolo reale
ramo Q FT Tin Tu Tm Tam DT Fco Emiss Fem scarto%
mc/h watt C C C C C w
3 0.165 1100 75.0 69.0 72.0 21 6.0 1.00 1149 1.03 + 4.5
4 0.164 1000 75.0 69.8 72.4 21 5.2 1.00 995 1.04 -0.5
6 0.115 1300 75.0 65.6 70.3 21 9.4 1.00 1256 0.98 -3.4
7 0.152 1300 75.0 67.7 71.3 21 7.3 1.00 1291 1.01 -0.7
9 0.214 1400 75.0 69.4 72.2 21 5.6 1.00 1402 1.03 + 0.1
10 0.163 1300 75.0 68.2 71.6 21 6.8 1.00 1299 1.02 -0.1
Q=portata
Ti= Temperatura ingresso acqua
Tu= Temperatura di uscita
Tm=temperatura media fra le 2 precedenti
Tam=temperatura ambiente
DT=salto termico=Ti-Tu
Fco=fattore di correzione dell'emissione
termica dovuta alla collocazione del
corpo termico
EMISS=emissione termica
Fem=fattore di correzione dell'emissione
termica =((Tm-Tam)/50)^m
m=esponente del corpo termico
scarto%=differenza percentuale fra emissione
e fabbisogno termico
------------------------------------------------------------------------
Emissione totale[watt] : 7394
Temperatura di mandata[C]: 75.0
Temperatura di ritorno[C]: 68.5
------------------------------------------------------------------------
STUDIO EMISSIONE AL VARIARE T mandata
T mandata Emissione T rit EMISSIONE
C watt C %
75.0 7394 68 100
72.0 6875 66 93.0
69.0 6365 63 86.1
66.0 5863 61 79.3
63.0 5370 58 72.6
60.0 4886 56 66.1
57.0 4413 53 59.7
54.0 3950 51 53.4
51.0 3498 48 47.3
48.0 3059 45 41.4
----------------------------------------------
Interpolazione emissione termica secondo la curva E=A x Tmandata^B
A= 1.520 B= 1.970
----------------------------------------------
-----------------------------------------
Interpolazione curva caratteristica Q=portata, H=prevalenza
secondo la curva H=A x Q^B
A= 0.779 B= 1.838
portata[mc/h] H[mt H2O] H teor diff%
0.246 0.060 0.059 0.292
0.387 0.136 0.136 0.015
0.494 0.212 0.213 -0.233
0.584 0.288 0.290 -0.344
0.664 0.364 0.367 -0.375
0.735 0.440 0.443 -0.367
0.802 0.516 0.519 -0.313
0.863 0.592 0.594 -0.230
0.921 0.668 0.670 -0.138
0.976 0.744 0.745 -0.016
1.028 0.820 0.819 0.108
1.078 0.897 0.894 0.256
1.126 0.973 0.968 0.391
1.171 1.049 1.042 0.562
1.216 1.125 1.116 0.722
