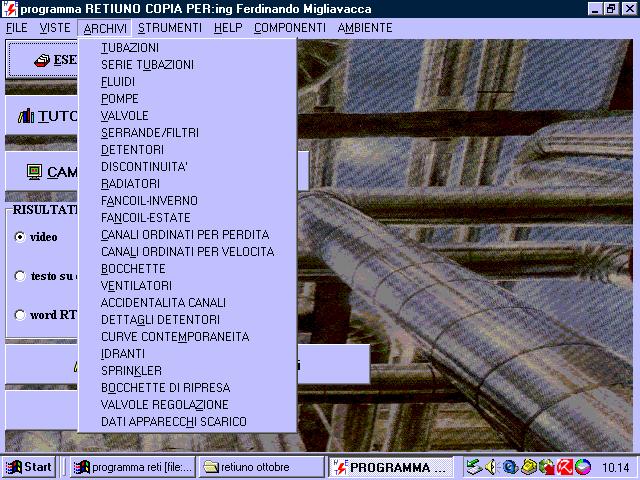

LA VIDEATA PRINCIPALE con gli archivi dei componenti
Il programma è caratterizzato da 4
caratteristiche fondamentali ed esclusive:
1-IMMISSIONE RAPIDA DEI DATI
L'introduzione dei dati è fatta, dopo
aver introdotto i dati generali, producendo,
con CAD interno,un disegno in cui è
presente sia lo schema della rete ,in forma
unifilare, che i dati associati ai rami ,
introdotti con maschere di immissione interattive
.E' possibile importare un file dxf prodotto
con AUTOCAD ed è possibile esportare lo schema
della rete con i dati calcolati associati
sempre come file dxf.

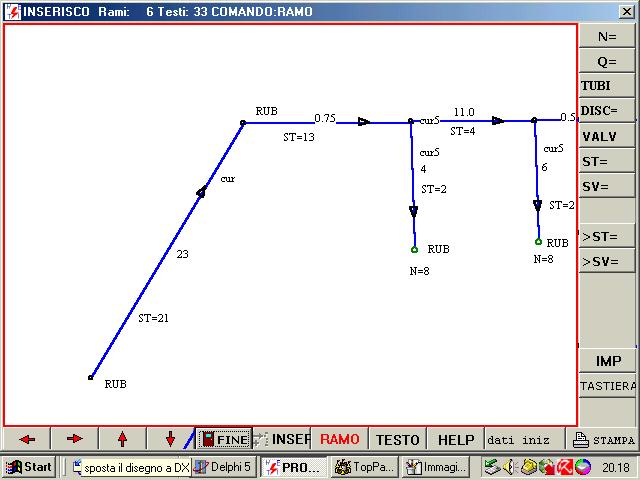

IMMISSIONE GRAFICA DELLO SCHEMA DELLA RETE
ED INTRODUZIONE DEI DATI RELATIVI AI RAMI
2-La più ampia gamma di tipologie
applicative mai presente in un solo applicativo
di questo genere ciascuna corredata da esempi
applicativi:
- 1-Reti gas bassa e media pressione
- 2-Reti idrosanitarie con il metodo delle
unità di carico
- 3-Reti con radiatori con collegamento a collettore,due
tubi,monotubo, a ritorno inverso
- 4-Reti con fancoil riscaldamento e condizionamento ed
estivi
- 5-Reti con con pannelli radianti
- 6- Reti generiche
- 7- Reti con idranti e sprinklers
- 8- Reti magliate(calcolo di verifica)
- 9 -Reti aerauliche con bocchette di mandata
ed aspirazione e miste (aspirazione+mandata)
- 10- Reti fognarie degli edifici civili
- 11- Reti con scambiatori di calore
lista degli esempi precaricati
[3] ELEVATE CAPACITA DI CALCOLO:
Possono essere risolte sia le reti ad albero,
CHIUSE , ad anello semplice e magliate (SOLO
VERIFICA). Le singole tubazioni possono essere
calcolate con calcolo di progetto o verifica.
Il programma determina ,con procedimento
iterativo di CROSS , le portate reali della
rete(fino a 800 rami). Il software traduce
analiticamente le curve caratteristiche delle
pompe (prevalenza, rendimento) , ed è quindi
in grado di determinare il punto di lavoro
effettivo.Tutto il calcolo viene prodotto direttamente
in formato rtf e quindi leggibile da WORD

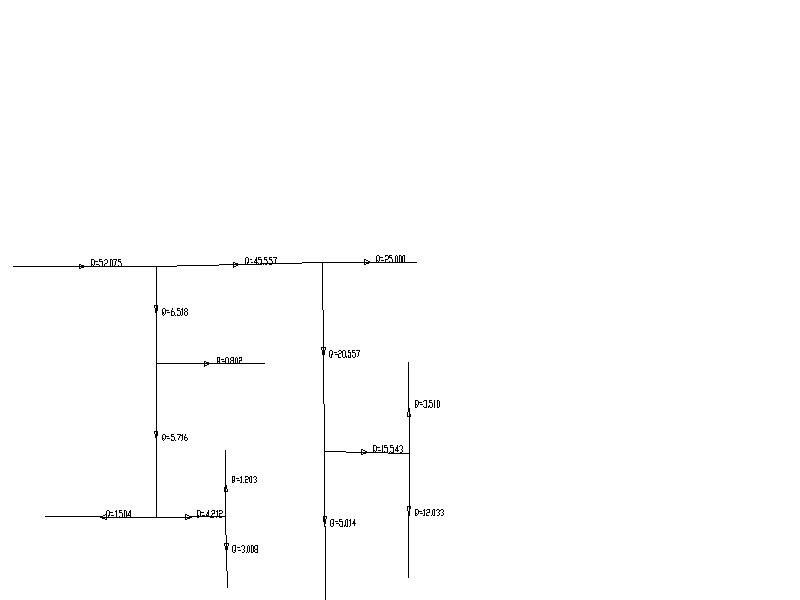

OUTPUT DEI RISULTATI SU FILE DXF LEGGIBILE
DA AUTOCAD
Gli strumenti di analisi messi a disposizione
comprendono:
- individuazione automatica di alcune discontinuità
in alcune tipologie di calcolo(reti gas)
- individuazione automatica delle dimensioni
di valvole e detentori
- le soluzioni piu diverse per il bilanciamento
- la determinazione della curva caratteristica
portata-prevalenza della rete
- la determinazione delle pressioni ai nodi
della rete
- un archivio di piu' di 600 tubazioni
completa capacità di analisi del progetto
[4] DOCUMENTAZIONE
Il programma ha una documentazione (TUTORIAL)
che descrive dettagliatamente tutte le fasi
di calcolo ed inoltre simula la realizzazione
dei progetti passo passo. Nel programma sono
preinseriti esempi dimostrativi per tutti
i tipi di calcolo.
Esempi di calcolo:
DOWNLOAD DEL PROGRAMMA
N.B. Questa versione è FREEWARE ma
limitata a 6 rami
versione senza installazione
manuale del programma in formato pdf
Istruzioni per installare il programma:
lanciare l'unico eseguibile:retiuno.exe
versione con installazione
REFERENZE: Ho risolto la mia rete di distribuzione di
gas (GPl) a media pressione in pochi click,il
programma è molto flessibile e potente allo
stesso modo.corvogiovanni@libero.it
per contattare l'autore: email:taraschi_nicola@libero.it
VAI AL SITO TERMOINRETE
ESEMPIO DI CALCOLO RETE CON PANNELLI RADIANTI
